Anschluss des Displays MS-DIS an den Metasys
Vorderseite
231
86
Die Schaltschranktür darf eine Stärke
von maximal 6,35 mm haben.
92
70,6
Öffnung für das
Display DIS1710
216,4
95
Lösen Sie die Rändelschrauben, um das Frontstück des Displays von der Gehäuse
platte zu trennen.
Befestigen Sie die Gehäuseplatte mit zwei Schrauben von innen an die Schalt
schranktür.
Ziehen Sie die Rändelschrauben nicht zu stark an, sonst wird die Gehäuseplatte zu
fest angedrückt.

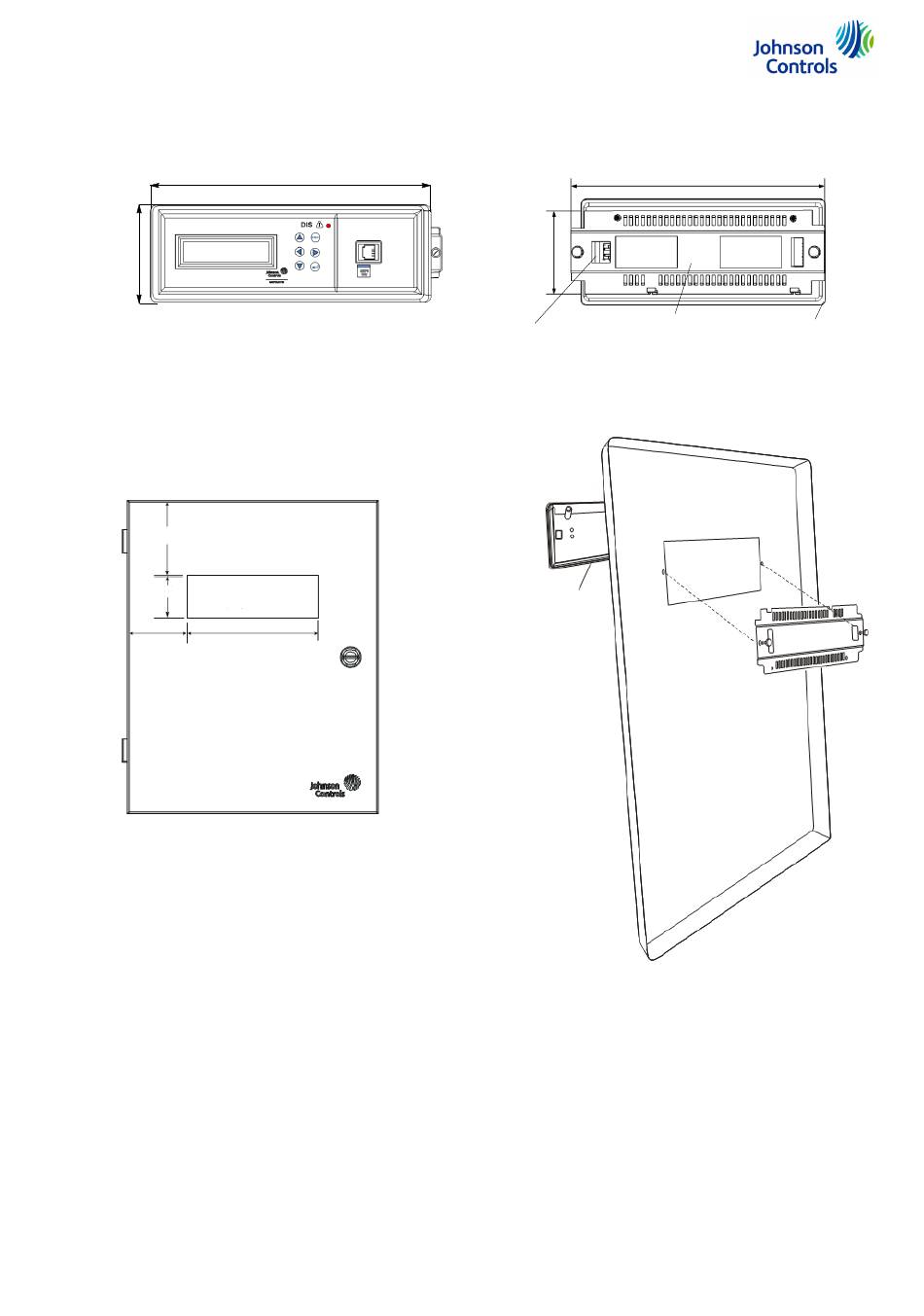

Abmessungen (mm) für die Montage des Lokalen Displays MS-DIS1710-0 in einer Schaltschranktür
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Tiefe 26
Abbildung 51:
Abmessungen (mm) Lokales Display DIS1710
Abbildung 52:
®
Anlagenregler FEC/FAC
64
Abnehmbare
Öffnung für den An
Gehäuseplatte
schluss des FEC/FAC
an das Display
Frontstück
Fügen Sie den O-Ring
in die Klemmrisse ein.
Fügen Sie die abnhembare
Gehäuseplatte in den Aus
schnitt der Schaltschranktür
ein.
Rückseite
238
Entfernbarer
O-Ring
Ausschnitt in der
Schaltschranktür
23
