Netzwerktopologie beim FAC4911
Die Anlagenregler FAC4911 können mit dem Gebäudenetzwerk auf zwei Arten verbunden
werden, entweder ringförmig miteinander verkettet in einer Daisy-Chain-Topologie oder als
Endgerät in einer Stern-Topologie.
In einer Daisy-Chain-Topologie werden die Anlagenregler mit einem Ethernet Kabel über die
Ports ETH1 und ETH2 hintereinander angeschlossen. Der Vorteil der Daisy-Chain-Topologie ist
der niedrige Verdrahtungsaufwand und weitere Geräte können einfach in das Netzwerk in
tegriert werden.
In einem Stern-Netzwerk werden die Anlagenregler FAC4911 direkt an einen zentralen Teil
nehmer angeschlossen. Diese Konfiguration reduziert die Möglichkeit eines Netzwerkausfalls,
erhöht aber den Verdrahtungsaufwand.
Jeder Regler im Netzwerk muss eine eindeutige Adresse haben.
So kann er für die Inbetriebnahme und Ladevorgänge eindeutig identifiziert
werden.
Sie können die eindeutige Adresse in die weißen Felder eintragen, sodass sie
auch aus der Entfernung leicht zu lesen sind.
In diesem Beispiel wurde die Adresse 425 eingestellt. Die Adresse muss mit der
Reglernummer in CCT (Hardware definieren > Netzwerkeinstellungen) überein
stimmen.

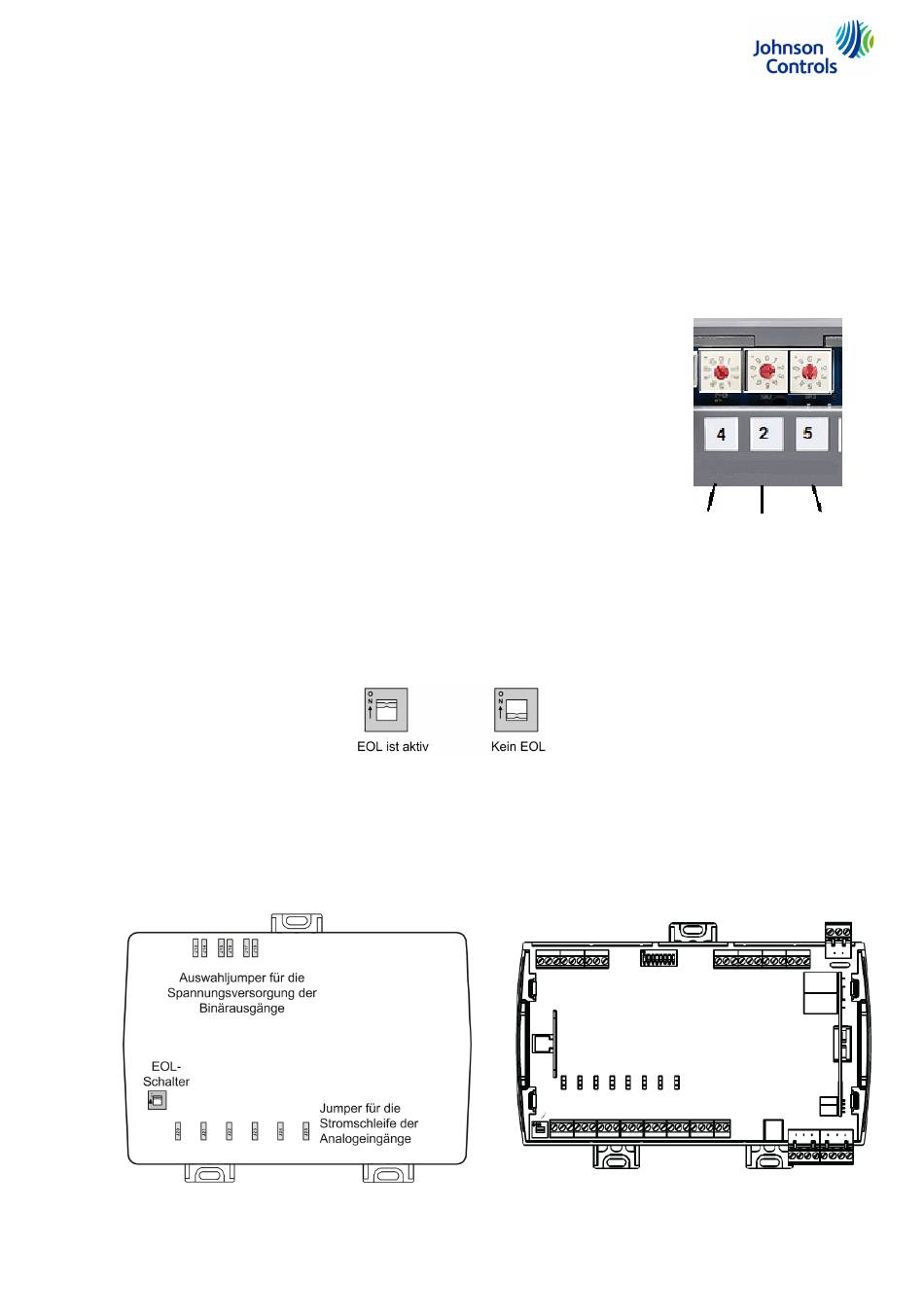

Netzwerktopologie und Einstellen der eindeutigen FAC-Moduladresse mit den Drehschaltern beim FAC4911
Beim FAC2612-1 und FAC2612-2 befindet sich der EOL-Schalter außen in der Abdeckung.
Beim FAC2611-0 befindet sich der EOL-Schalter unterhalb der Abdeckung (s. Abbildung 38).
Beim FAC3611 befindet sich der EOL-Schalter unterhalb der Abdeckung (s. Abbildung 39).
Der EOL-Schalter beendet die Versorgungsspannung für den SA-/FC-Bus.
Wenn der FAC der letzte Regler am Bus ist, muss der EOL-Schalter auf ON stehen.
Bei allen anderen Geräten muss der Schalter auf OFF stehen.
Wenn der EOL-Schalter auf ON steht und der FAC eingeschaltet wird, dann leuchtet die goldene EOL
LED am Gehäuse.
Einstellen des EOL-Schalters (End of Line) beim FAC2612, FAC2611 und FAC3611 (NICHT FAC4911)
Abbildung 38:
FAC2611 mit entfernter Abdeckung
Position des EOL-Schalters und der Jumper
