Metasys
Anlagenregler FEC

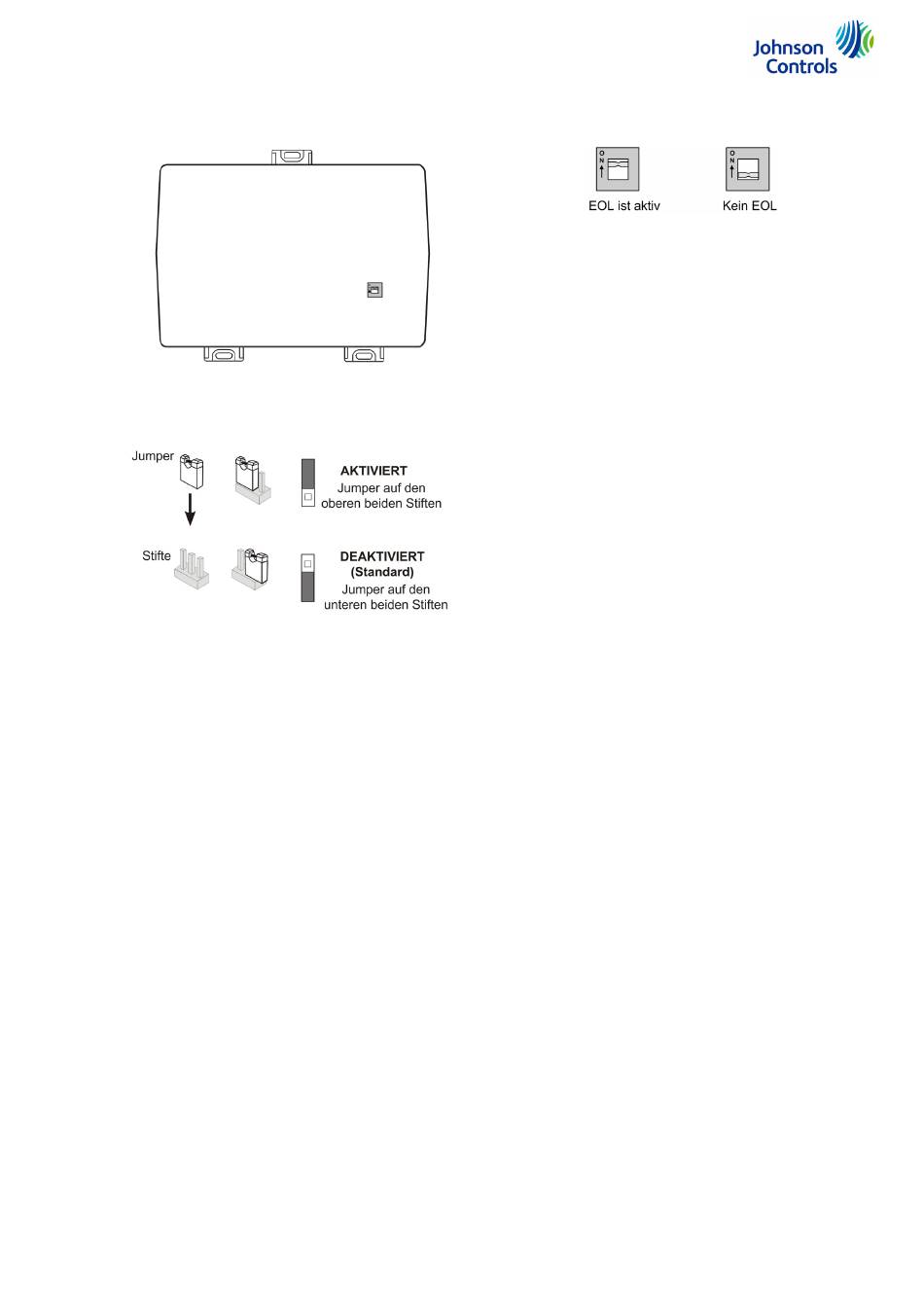

Abbildung 15:
FEC2511 mit entfernter Abdeckung
und Position des EOL-Schalters
Die Jumper für das Aktivieren/Deaktivieren des Lastwiderstands für einen Analogeingang befinden sind auf Leiterplatine in
der Abdeckung (s. Abbildung 13 für FEC16xx, bzw. Abbildung 14 für FEC26xx).
Diese Jumper können den internen 4...20 mA/10 Ohm Widerstand permanent an die Klemmen der Analogeingänge anschlie
ßen. Für jeden Universaleingang gibt es einen Jumper.
Die Softwarekomfiguration eines Universaleingangs bestimmt normalerweise, ob der Lastwiderstand aktiviert ist, oder nicht.
Wenn Sie den Jumper für einen UI in die Position Deaktiviert stecken (Voreinstellung), dann wird die 4...20 mA Stromschleife
geöffnet, wenn die Netzspannung zum FEC unterbrochen wird.
Wenn Sie den Jumper für einen UI in die Position Aktiviert stecken, dann wird ein interner 100 Ohm Widerstand mit der
UI-Klemme verbunden und eine 4...20 mA Stromschleife gehalten, auch wenn die Netzspannung zum FEC unterbrochen ist.
WICHTIG: Diese Jumper müssen in der Position Deaktiviert stecken (Voreinstellung) für alle Universaleingänge, die
keine 4...20 mA-Eingänge sind.
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
EOL-Schalter
Abbildung 17:
Aktivieren/Deaktivieren des Lastwiderstands für einen Universaleingang (UI),
der als Analogeingang 4...20 mA konfiguriert ist
(FEC16xx, FEC26xx)
Der EOL-Schalter beendet die Versorgungsspannung für den
FC-Bus. Wenn der FEC der letzte Regler am Bus ist, muss der
EOL-Schalter gesetzt (ON) sein.
Bei allen anderen Geräten muss der Schalter auf OFF stehen.
Wenn der EOL-Schalter auf ON steht und der FEC einge
schaltet wird, dann leuchtet die goldene EOL LED am Ge
häuse.
Abbildung 16:
Einstellen des EOL-Schalters (End of Line)
FEC16xx: 2 Jumper
UI-Bez.
Jumperbez.
IN1
J74
IN2
J73
FEC26xx: 6 Jumper
UI-Bez.
Jumperbez.
IN1
J20
IN2
J21
IN3
J22
IN4
J23
IN5
J24
IN6
J25
8
