Anschluss von SA- und FC-Bus am Metasys
FxC26yy
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.

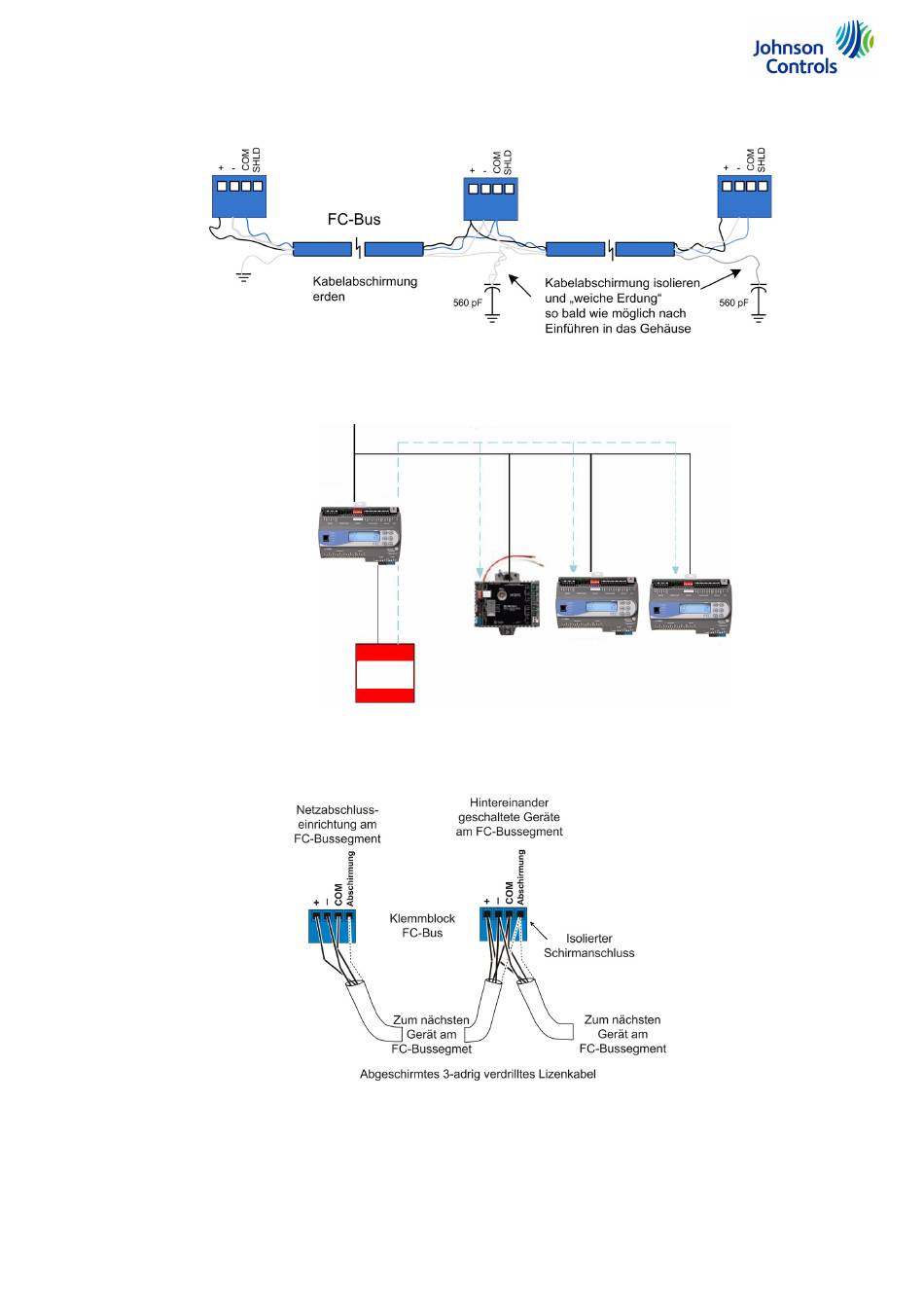

Abbildung 44:
FC-Bus Erdrung
FC-Bus
®
(BACnet MS/TP)
VMA
Außen-
Temp.
Abbildung 45:
®
FC-Bus (BACnet MS/TP)
entweder für FAC26yy oder FEC26yy
Abbildung 46:
Anschluss des FC-Busses an einen FEC/FAC
®
Anlagenregler FEC/FAC
FxC26yy
FxC26yy
