Anlagenregler

Werbung

®
Metasys
Anlagenregler FAC
Die Jumper für das Aktivieren/Deaktivieren des Lastwiderstands für einen Analogeingang befinden sind auf der Leiterplatine
unter der Abdeckung neben den Klemmen für die Universaleingänge UI.
WICHTIG: Für alle Universaleingänge, die keine 4...20 mA-Analogeingänge sind, müssen diese Jumper in der Position
Deaktiviert stecken (Voreinstellung) .
Wenn Sie den Jumper für einen UI in die Position Aktiviert stecken, dann wird ein interner 100 Ω Widerstand mit der UI-
Klemme verbunden und eine 4...20 mA Stromschleife gehalten, auch wenn die Netzspannung zum FAC unterbrochen ist.
Die Jumper für die Binärausgänge (OUT1 bis OUT3) geben an, ob der Binärausgang die interne Versorgungsspannung
an die Binärausgänge weitergibt (INT). In diesem Fall können beide Seiten der Last direkt an die Klemmen OUTx und
COMx angeschlossen werden.
Wenn die Jumper auf die Position EXT gesetzt werden, dann sind die Binärausgänge isoliert und es muss eine oder
mehrere externe Versorgungsspannungen angeschlossen sein. Schließen Sie in diesem Fall die Last nicht direkt an die
Klemmen OUTx und COMx an. Verdrahten Sie eine Seite der Last mit der Quelle und die andere Seite der Last mit der
Klemme OUTx. Verdrahten Sie dann die andere Seite der externen Versorgungsspannung mit der Klemme COMx.
WICHTIG: Setzen Sie diese Jumper nicht auf INT, wenn ein externer Transformator an den Binärausgängen an­
geschlossen ist. Dies führt zu Schäden im Regler.
Einstellen der Auswahljumper für die Versorgungsspannung der Binärausgänge
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Deaktiviert
(Standard)
Jumper auf den
oberen beiden Stiften
Aktiviert
Jumper auf den
unteren beiden Stiften

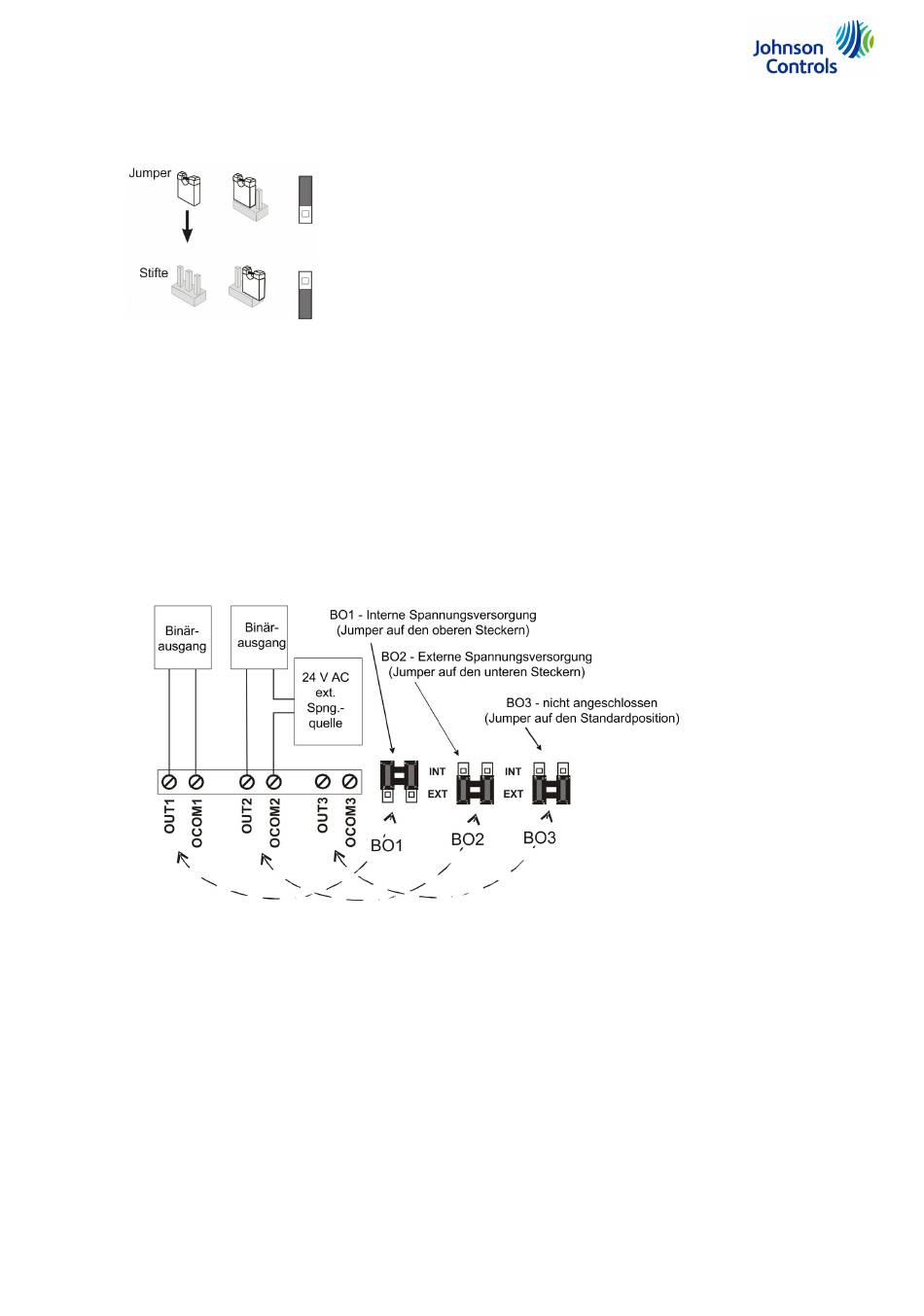

Abbildung 42:
Aktivieren/Deaktivieren des Lastwiderstands für einen Universaleingang (UI),
der als Analogeingang 4...20 mA konfiguriert ist
Abbildung 43:
Beispiel für Jumper OUT1 bis OUT 3 auf der Platine beim Binärausgang
FAC4911
UI-Bez. Jumperbez.
auf Platine
IN1
IN2
IN3
IN4
IN5
IN6
IN7
IN8
IN9
IN10
FAC4911
J5
J6
J7
J8
J9
J10
J11
J12
J14
J3
INT
Jumper auf den oberen bei­
den Stiften
EXT (Voreinstellung)
Jumper auf den unteren
beiden Stiften
19
