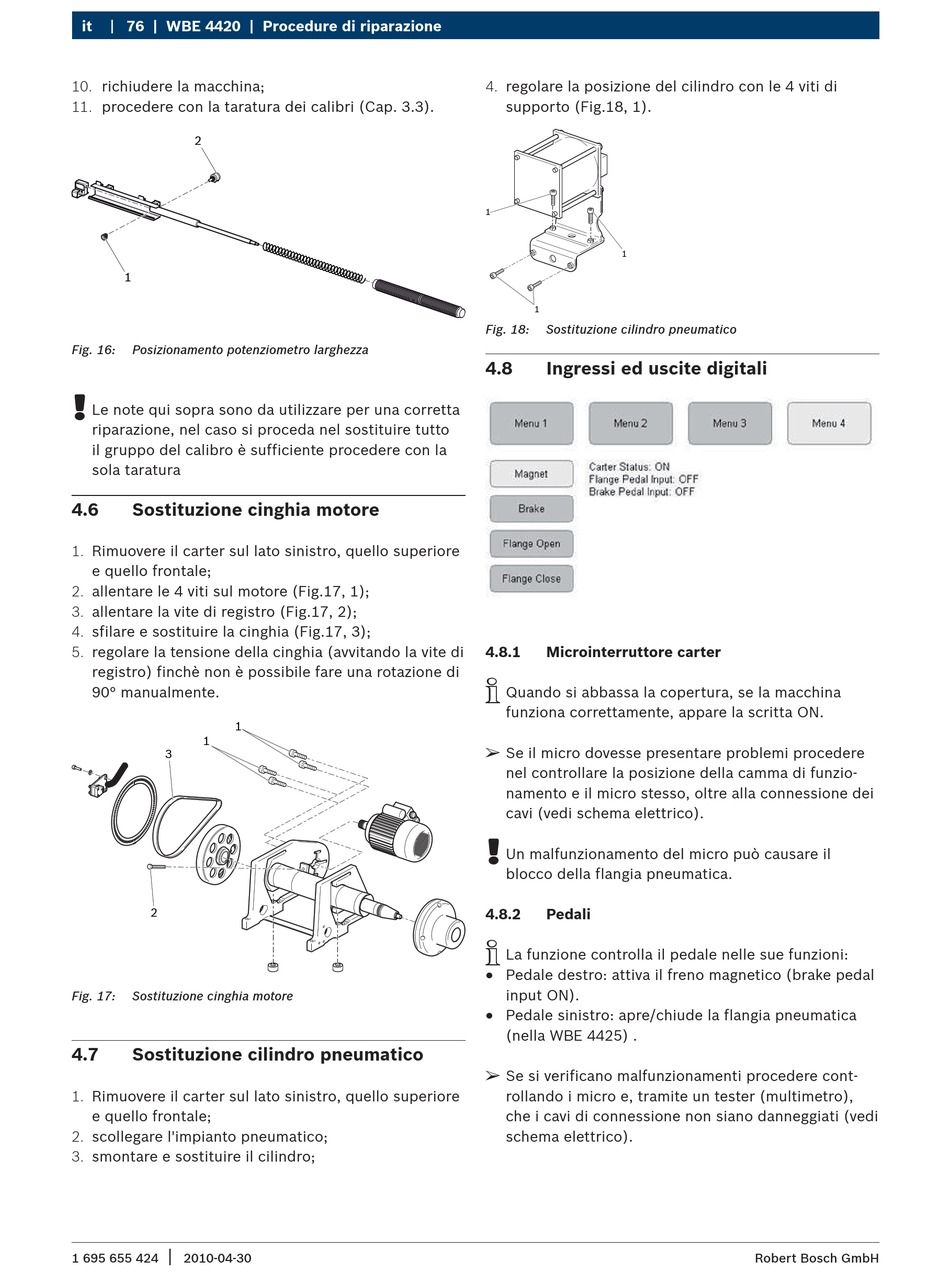

10. richiudere la macchina;
11. procedere con la taratura dei calibri (Cap. 3.3).
2
1
Fig. 16: Posizionamento potenziometro larghezza
!
Le note qui sopra sono da utilizzare per una corretta
riparazione, nel caso si proceda nel sostituire tutto
il gruppo del calibro è sufficiente procedere con la
sola taratura
4.6 Sostituzione cinghia motore
1. Rimuovere il carter sul lato sinistro, quello superiore
e quello frontale;
2. allentare le 4 viti sul motore (Fig.17, 1);
3. allentare la vite di registro (Fig.17, 2);
4. sfilare e sostituire la cinghia (Fig.17, 3);
5. regolare la tensione della cinghia (avvitando la vite di
registro) finchè non è possibile fare una rotazione di
90° manualmente.
1
1
3
2
Fig. 17: Sostituzione cinghia motore
4.7 Sostituzione cilindro pneumatico
1. Rimuovere il carter sul lato sinistro, quello superiore
e quello frontale;
2. scollegare l'impianto pneumatico;
3. smontare e sostituire il cilindro;
|
1 695 655 424 2010-04-30
4. regolare la posizione del cilindro con le 4 viti di
supporto (Fig.18, 1).
1
1
1
Fig. 18: Sostituzione cilindro pneumatico
4.8 Ingressi ed uscite digitali
4.8.1 Microinterruttore carter
i
Quando si abbassa la copertura, se la macchina
funziona correttamente, appare la scritta ON.
€
Se il micro dovesse presentare problemi procedere
nel controllare la posizione della camma di funzio-
namento e il micro stesso, oltre alla connessione dei
cavi (vedi schema elettrico).
!
Un malfunzionamento del micro può causare il
blocco della flangia pneumatica.
4.8.2 Pedali
i
La funzione controlla il pedale nelle sue funzioni:
+
Pedale destro: attiva il freno magnetico (brake pedal
input ON).
+
Pedale sinistro: apre/chiude la flangia pneumatica
(nella WBE 4425) .
€
Se si verificano malfunzionamenti procedere cont-
rollando i micro e, tramite un tester (multimetro),
che i cavi di connessione non siano danneggiati (vedi
schema elettrico).
