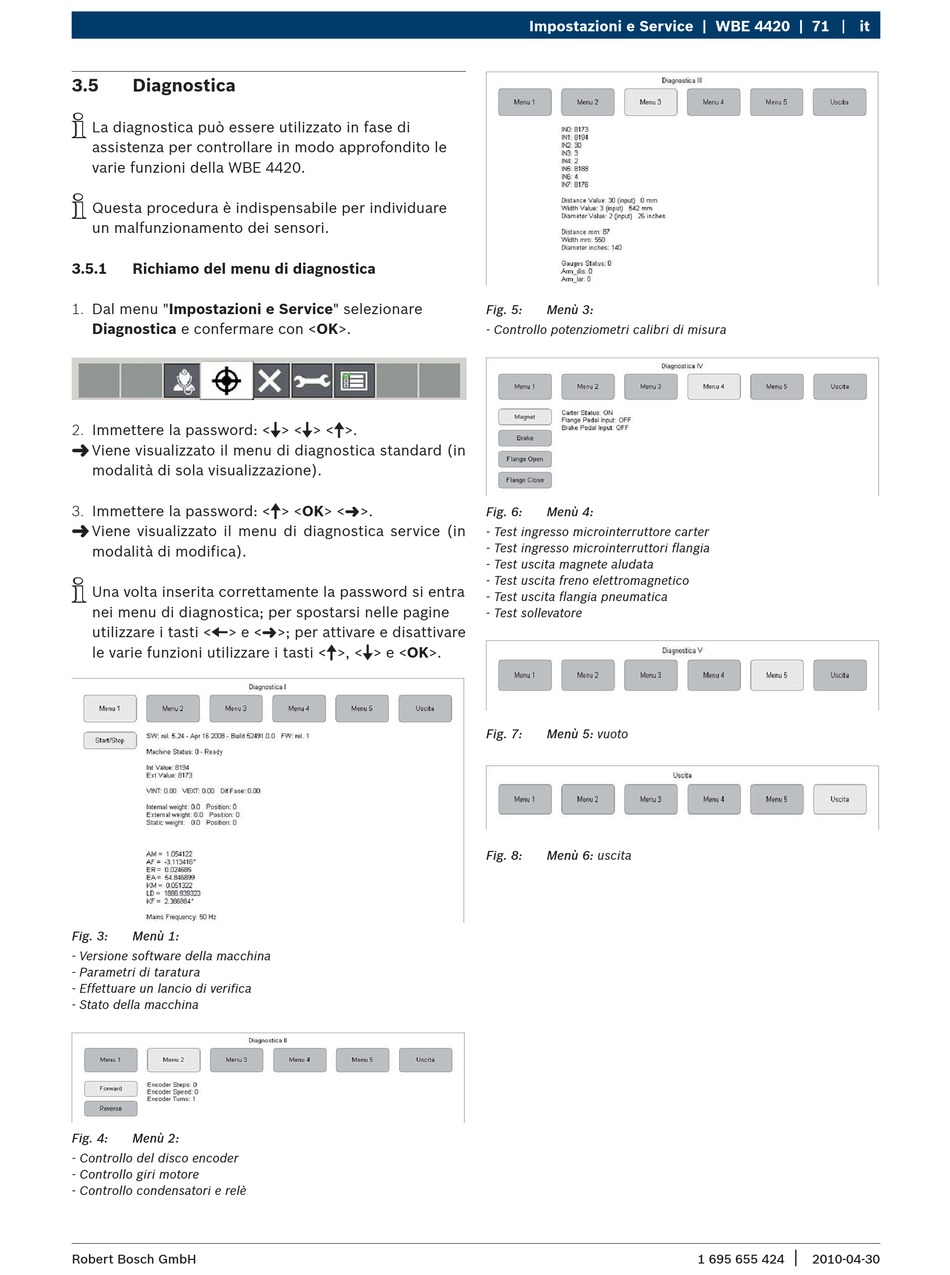

3.5 Diagnostica
i
La diagnostica può essere utilizzato in fase di
assistenza per controllare in modo approfondito le
varie funzioni della WBE 4420.
i
Questa procedura è indispensabile per individuare
un malfunzionamento dei sensori.
3.5.1 Richiamo del menu di diagnostica
1. Dal menu "Impostazioni e Service" selezionare
Diagnostica e confermare con <OK>.
2. Immettere la password: <u> <u> <o>.
"
Viene visualizzato il menu di diagnostica standard (in
modalità di sola visualizzazione).
3. Immettere la password: <o> <OK> <r>.
"
Viene visualizzato il menu di diagnostica service (in
modalità di modifica).
i
Una volta inserita correttamente la password si entra
nei menu di diagnostica; per spostarsi nelle pagine
utilizzare i tasti <z> e <r>; per attivare e disattivare
le varie funzioni utilizzare i tasti <o>, <u> e <OK>.
Fig. 3: Menù 1:
- Versione software della macchina
- Parametri di taratura
- Effettuare un lancio di verifi ca
- Stato della macchina
Fig. 4: Menù 2:
- Controllo del disco encoder
- Controllo giri motore
- Controllo condensatori e relè
Robert Bosch GmbH
Impostazioni e Service | WBE 4420 | 71
Fig. 5: Menù 3:
- Controllo potenziometri calibri di misura
Fig. 6: Menù 4:
- Test ingresso microinterruttore carter
- Test ingresso microinterruttori fl angia
- Test uscita magnete aludata
- Test uscita freno elettromagnetico
- Test uscita fl angia pneumatica
- Test sollevatore
Fig. 7: Menù 5: vuoto
Menù 6: uscita
Fig. 8:
it
|
1 695 655 424 2010-04-30
