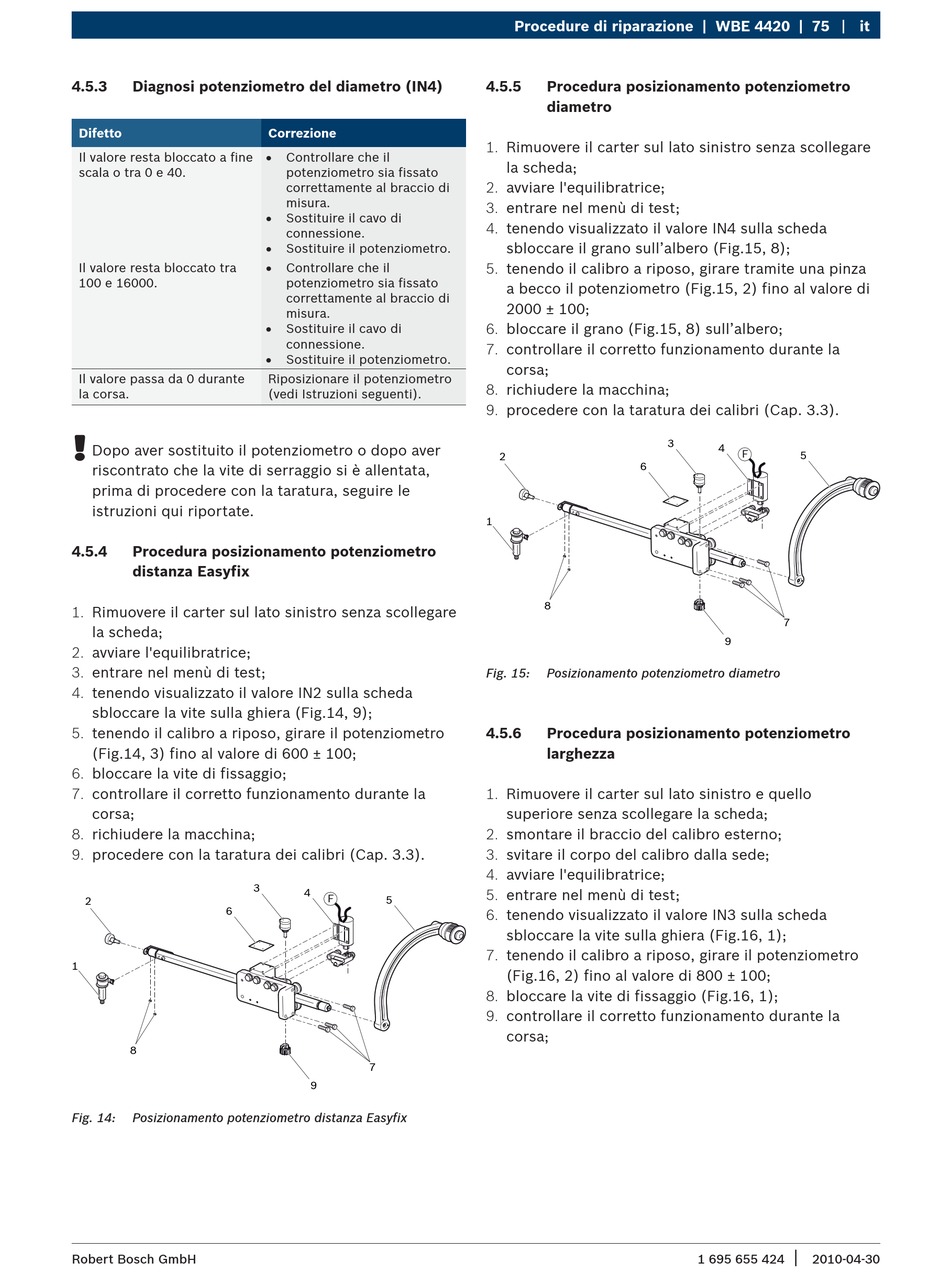

4.5.3 Diagnosi potenziometro del diametro (IN4)
Difetto
Il valore resta bloccato a fine
scala o tra 0 e 40.
Il valore resta bloccato tra
100 e 16000.
Il valore passa da 0 durante
la corsa.
!
Dopo aver sostituito il potenziometro o dopo aver
riscontrato che la vite di serraggio si è allentata,
prima di procedere con la taratura, seguire le
istruzioni qui riportate.
4.5.4 Procedura posizionamento potenziometro
distanza Easyfix
1. Rimuovere il carter sul lato sinistro senza scollegare
la scheda;
2. avviare l'equilibratrice;
3. entrare nel menù di test;
4. tenendo visualizzato il valore IN2 sulla scheda
sbloccare la vite sulla ghiera (Fig.14, 9);
5. tenendo il calibro a riposo, girare il potenziometro
(Fig.14, 3) fino al valore di 600 ± 100;
6. bloccare la vite di fissaggio;
7. controllare il corretto funzionamento durante la
corsa;
8. richiudere la macchina;
9. procedere con la taratura dei calibri (Cap. 3.3).
2
6
1
8
Fig. 14: Posizionamento potenziometro distanza Easyfix
Robert Bosch GmbH
Correzione
+ Controllare che il
potenziometro sia fissato
correttamente al braccio di
misura.
+ Sostituire il cavo di
connessione.
+ Sostituire il potenziometro.
Controllare che il
+
potenziometro sia fissato
correttamente al braccio di
misura.
+ Sostituire il cavo di
connessione.
+ Sostituire il potenziometro.
Riposizionare il potenziometro
(vedi Istruzioni seguenti).
3
4
F
5
7
9
Procedure di riparazione | WBE 4420 | 75
4.5.5 Procedura posizionamento potenziometro
diametro
1. Rimuovere il carter sul lato sinistro senza scollegare
la scheda;
2. avviare l'equilibratrice;
3. entrare nel menù di test;
4. tenendo visualizzato il valore IN4 sulla scheda
sbloccare il grano sull'albero (Fig.15, 8);
5. tenendo il calibro a riposo, girare tramite una pinza
a becco il potenziometro (Fig.15, 2) fino al valore di
2000 ± 100;
6. bloccare il grano (Fig.15, 8) sull'albero;
7. controllare il corretto funzionamento durante la
corsa;
8. richiudere la macchina;
9. procedere con la taratura dei calibri (Cap. 3.3).
2
6
1
8
Fig. 15: Posizionamento potenziometro diametro
4.5.6 Procedura posizionamento potenziometro
larghezza
1. Rimuovere il carter sul lato sinistro e quello
superiore senza scollegare la scheda;
2. smontare il braccio del calibro esterno;
3. svitare il corpo del calibro dalla sede;
4. avviare l'equilibratrice;
5. entrare nel menù di test;
6. tenendo visualizzato il valore IN3 sulla scheda
sbloccare la vite sulla ghiera (Fig.16, 1);
7. tenendo il calibro a riposo, girare il potenziometro
(Fig.16, 2) fino al valore di 800 ± 100;
8. bloccare la vite di fissaggio (Fig.16, 1);
9. controllare il corretto funzionamento durante la
corsa;
3
4
F
5
7
9
|
