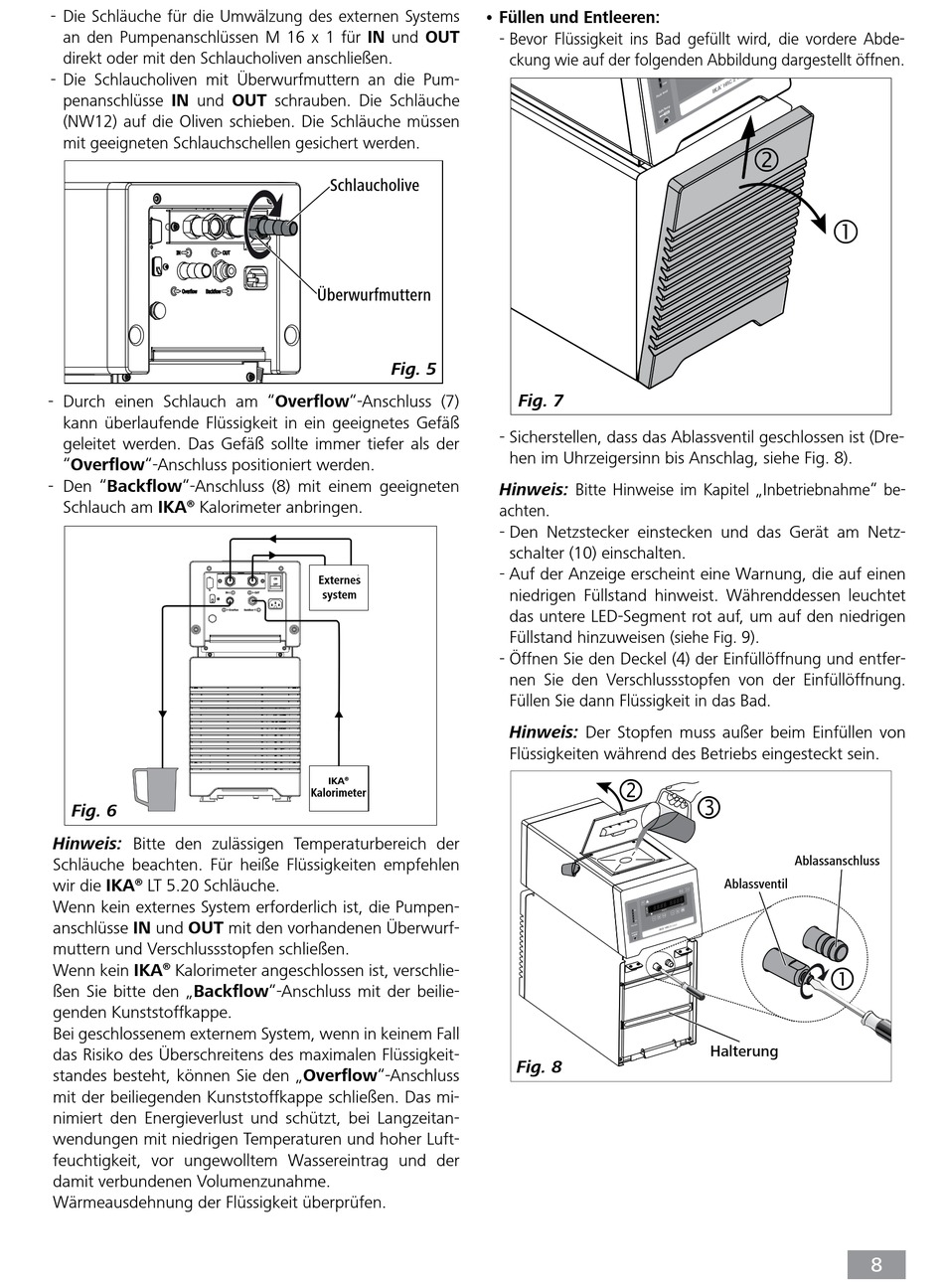

- Die Schläuche für die Umwälzung des externen Systems
an den Pumpenanschlüssen M 16 x 1 für IN und OUT
direkt oder mit den Schlaucholiven anschließen�
- Die Schlaucholiven mit Überwurfmuttern an die Pum-
penanschlüsse IN und OUT schrauben� Die Schläuche
(NW12) auf die Oliven schieben� Die Schläuche müssen
mit geeigneten Schlauchschellen gesichert werden�
- Durch einen Schlauch am "Overflow"-Anschluss (7)
kann überlaufende Flüssigkeit in ein geeignetes Gefäß
geleitet werden� Das Gefäß sollte immer tiefer als der
"Overflow"-Anschluss positioniert werden�
- Den "Backflow"-Anschluss (8) mit einem geeigneten
Schlauch am IKA
Kalorimeter anbringen�
®
Fig. 6
Hinweis: Bitte den zulässigen Temperaturbereich der
Schläuche beachten� Für heiße Flüssigkeiten empfehlen
wir die IKA
LT 5�20 Schläuche�
®
Wenn kein externes System erforderlich ist, die Pumpen-
anschlüsse IN und OUT mit den vorhandenen Überwurf-
muttern und Verschlussstopfen schließen�
Wenn kein IKA
Kalorimeter angeschlossen ist, verschlie-
®
ßen Sie bitte den „Backflow"-Anschluss mit der beilie-
genden Kunststoffkappe�
Bei geschlossenem externem System, wenn in keinem Fall
das Risiko des Überschreitens des maximalen Flüssigkeit-
standes besteht, können Sie den „Overflow"-Anschluss
mit der beiliegenden Kunststoffkappe schließen� Das mi-
nimiert den Energieverlust und schützt, bei Langzeitan-
wendungen mit niedrigen Temperaturen und hoher Luft-
feuchtigkeit, vor ungewolltem Wassereintrag und der
damit verbundenen Volumenzunahme�
Wärmeausdehnung der Flüssigkeit überprüfen�
• Füllen und Entleeren:
Schlaucholive
Überwurfmuttern
Fig. 5
External
Externes
system
system
IKA
®
Kalorimeter
Calorimeter
- Bevor Flüssigkeit ins Bad gefüllt wird, die vordere Abde-
ckung wie auf der folgenden Abbildung dargestellt öffnen�
Fig. 7
- Sicherstellen, dass das Ablassventil geschlossen ist (Dre-
hen im Uhrzeigersinn bis Anschlag, siehe Fig� 8)�
Hinweis: Bitte Hinweise im Kapitel „Inbetriebnahme" be-
achten�
- Den Netzstecker einstecken und das Gerät am Netz-
schalter (10) einschalten�
- Auf der Anzeige erscheint eine Warnung, die auf einen
niedrigen Füllstand hinweist� Währenddessen leuchtet
das untere LED-Segment rot auf, um auf den niedrigen
Füllstand hinzuweisen (siehe Fig� 9)�
- Öffnen Sie den Deckel (4) der Einfüllöffnung und entfer-
nen Sie den Verschlussstopfen von der Einfüllöffnung�
Füllen Sie dann Flüssigkeit in das Bad�
Hinweis: Der Stopfen muss außer beim Einfüllen von
Flüssigkeiten während des Betriebs eingesteckt sein�
Fig. 8
Ablassanschluss
Ablassventil
Halterung
8
