Anschluss Der Rohrleitungen/Schläuche; Füllen Und Entleeren - IKA IC control Betriebsanleitung

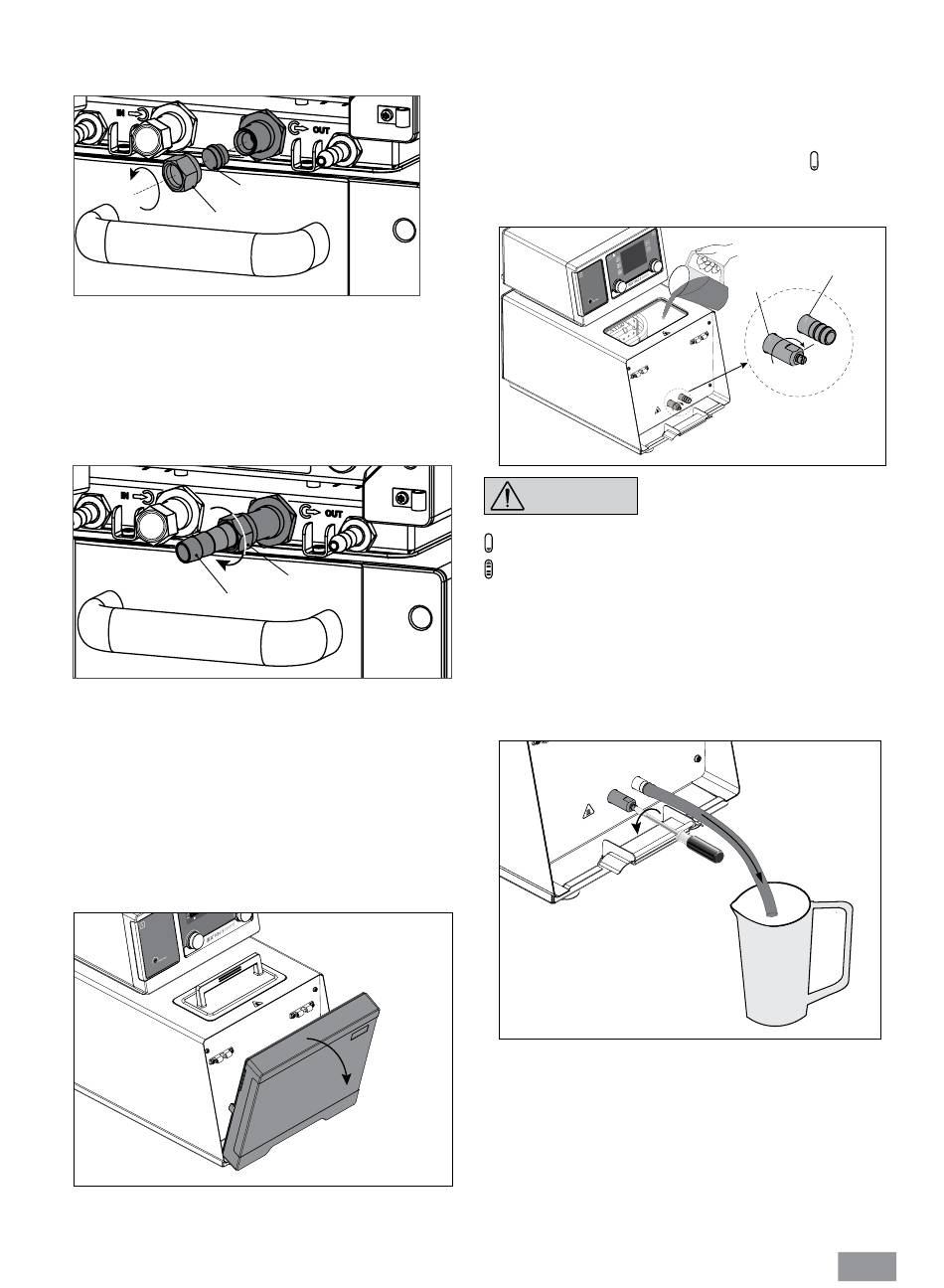

• Anschluss der Rohrleitungen/Schläuche:
- Die Überwurfmuttern und Verschlussstopfen mit einem
Schraubenschlüssel von den Pumpenanschlüssen IN (7)
und OUT (8) entfernen.
Verschlussstopfen
Überwurfmuttern
Fig. 8
- Die Schläuche für die Umwälzung des externen Sys-
tems an den Pumpenanschlüssen M 16 x 1 für IN und
OUT direkt oder mit den Schlaucholiven anschließen.
- Die Schlaucholiven mit Überwurfmuttern an die Pum-
penanschlüsse IN und OUT schrauben. Die Schläuche
(NW12) auf die Oliven schieben. Die Schläuche müssen
mit geeigneten Schlauchschellen gesichert werden.
Schlaucholive
Fig. 9
Hinweis: Bitte den zulässigen Temperaturbereich der
Schläuche beachten. Für heiße Flüssigkeiten empfehlen
wir die IKA LT 5.20 Schläuche. Wenn kein externes Sys-
tem erforderlich ist, die Pumpenanschlüsse IN und OUT
mit den vorhandenen Überwurfmuttern und Verschluss-
stopfen schließen.
• Füllen und Entleeren:
- Bevor Flüssigkeit ins Bad gefüllt wird, die vordere Abde-
ckung wie auf der folgenden Abbildung dargestellt öffnen.
Fig. 10
Überwurfmuttern
- Sicherstellen, dass das Ablassventil geschlossen ist (Endlage
im Uhrzeigersinn, siehe Fig. 11).
Hinweise: Bitte Hinweise im Kapitel "Inbetriebnahme"
beachten.
- Den Netzstecker einstecken und das Gerät am Netzschalter
(2) einschalten.
- Das Symbol für einen niedrigen Füllstand (
auf der Anzeige des Wireless Controllers (WiCo).
- Den Deckel (15) öffnen und Flüssigkeit in das Bad füllen.
Fig. 11
Hinweis: Die Informationen über den
HINWEIS
Füllstand auf der Anzeige beachten:
— Niedriger Füllstand
— Hoher Füllstand
(Siehe "Flüssigkeitsstand" im Abschnitt "Arbeiten mit
dem Wireless Controller (WiCo)").
- Um die Flüssigkeit aus dem Bad abzulassen, einen
Schlauch an den Ablassanschluss anschließen und das
Ablassventil mit einem Schlitzschraubendreher im Ge-
genuhrzeigersinn drehen.
Fig. 12
) erscheint
Ablassanschluss
Ablassventil
Endlage
9
