Menüstruktur:
•
Betriebsart (MODE)
Max� Temperatur (HI T)
Min� Temperatur (LO T)
Max� Pumpendrehzahl (HI R)
Min� Pumpendrehzahl (LO R)
Flüssigkeitstyp (FLUI)
Menu
Art der PID-Regelungsarithmetik für die Temperatur (AUTO)
(Heizung)
Alarm- und Tastenton (BEEP)
Kalibrierung (CALI)
• Allgemeine Informationen zur Einstellung der
Menüoptionen:
F Die Taste "Menu" (F) drücken, um das Menü zu öffnen�
F Zum Ändern der Menüoptionen die "Temp (+)"-Taste
(M) oder "Temp (-)" -Taste (N) drücken�
F Zum Ändern der Einstellung des Menüwertes die "Pump
(+)"-Taste (J) oder die "Pump (-)"-Taste (K) drücken�
F Die Menüeinstellungen durch Drücken der "OK/Pump"-
Taste (I) bestätigen�
• Betriebsart (MODE)
Betriebsart A: Nach Einschalten/Netzunterbrechung
kein automatischer Neustart der Funktionen�
Betriebsart B: Nach Einschalten/Netzunterbrechung au-
tomatischer Neustart der Funktionen, abhängig von vor-
herigen Einstellungen�
Betriebsart C: Sollwerte (eingestellt in A oder B) können
nicht geändert werden�
Nach Einschalten/Netzunterbrechung automatischer Neustart
der Funktionen, abhängig von vorherigen Einstellungen�

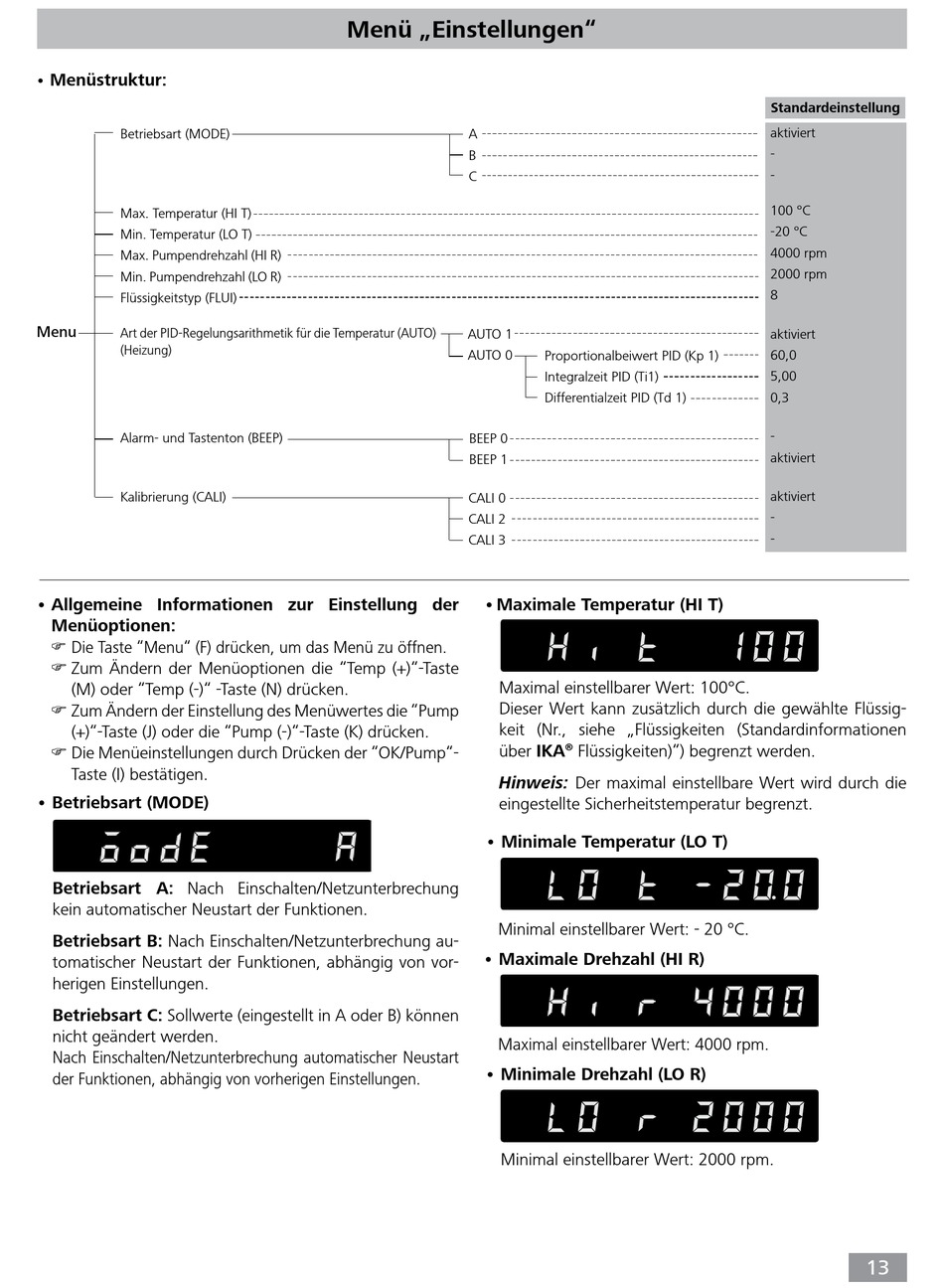

Menü „Einstellungen"
A
B
C
AUTO 1
AUTO 0
BEEP 0
BEEP 1
CALI 0
CALI 2
CALI 3
• Maximale Temperatur (HI T)
Maximal einstellbarer Wert: 100°C�
Dieser Wert kann zusätzlich durch die gewählte Flüssig-
keit (Nr�, siehe „Flüssigkeiten (Standardinformationen
über IKA
Hinweis: Der maximal einstellbare Wert wird durch die
eingestellte Sicherheitstemperatur begrenzt�
• Minimale Temperatur (LO T)
Minimal einstellbarer Wert: - 20 °C�
• Maximale Drehzahl (HI R)
Maximal einstellbarer Wert: 4000 rpm�
• Minimale Drehzahl (LO R)
Minimal einstellbarer Wert: 2000 rpm�
Proportionalbeiwert PID (Kp 1)
Integralzeit PID (Ti1)
Differentialzeit PID (Td 1)
Flüssigkeiten)") begrenzt werden�
®
Standardeinstellung
aktiviert
-
-
100 °C
-20 °C
4000 rpm
2000 rpm
8
aktiviert
60,0
5,00
0,3
-
aktiviert
aktiviert
-
-
13
