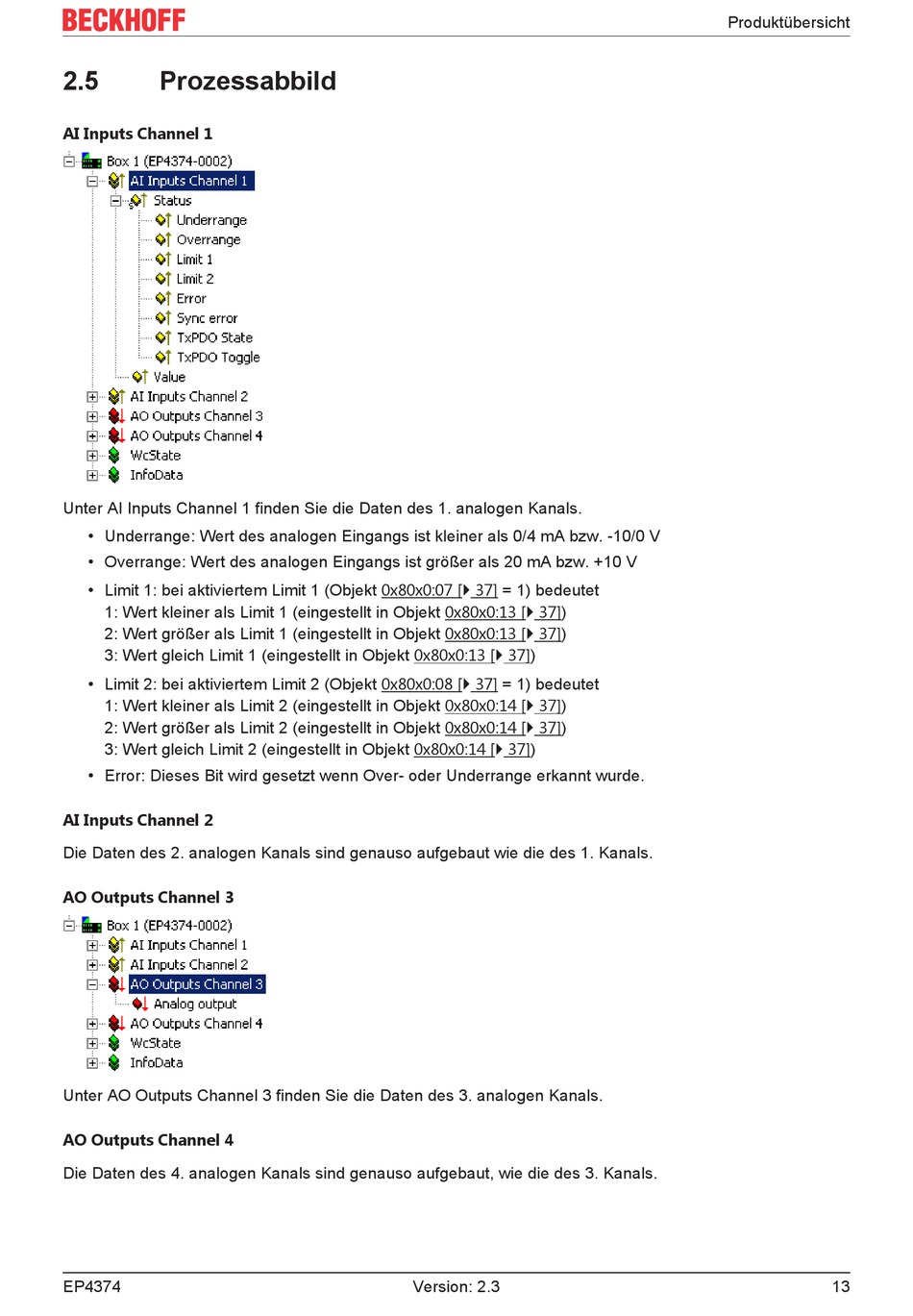

2.5

Prozessabbild

AI Inputs Channel 1
Unter AI Inputs Channel 1 finden Sie die Daten des 1. analogen Kanals.
• Underrange: Wert des analogen Eingangs ist kleiner als 0/4 mA bzw. -10/0 V
• Overrange: Wert des analogen Eingangs ist größer als 20 mA bzw. +10 V
• Limit 1: bei aktiviertem Limit 1 (Objekt 0x80x0:07 [} 37] = 1) bedeutet
1: Wert kleiner als Limit 1 (eingestellt in Objekt 0x80x0:13 [} 37])
2: Wert größer als Limit 1 (eingestellt in Objekt 0x80x0:13 [} 37])
3: Wert gleich Limit 1 (eingestellt in Objekt 0x80x0:13 [} 37])
• Limit 2: bei aktiviertem Limit 2 (Objekt 0x80x0:08 [} 37] = 1) bedeutet
1: Wert kleiner als Limit 2 (eingestellt in Objekt 0x80x0:14 [} 37])
2: Wert größer als Limit 2 (eingestellt in Objekt 0x80x0:14 [} 37])
3: Wert gleich Limit 2 (eingestellt in Objekt 0x80x0:14 [} 37])
• Error: Dieses Bit wird gesetzt wenn Over- oder Underrange erkannt wurde.
AI Inputs Channel 2
Die Daten des 2. analogen Kanals sind genauso aufgebaut wie die des 1. Kanals.
AO Outputs Channel 3
Unter AO Outputs Channel 3 finden Sie die Daten des 3. analogen Kanals.
AO Outputs Channel 4
Die Daten des 4. analogen Kanals sind genauso aufgebaut, wie die des 3. Kanals.
