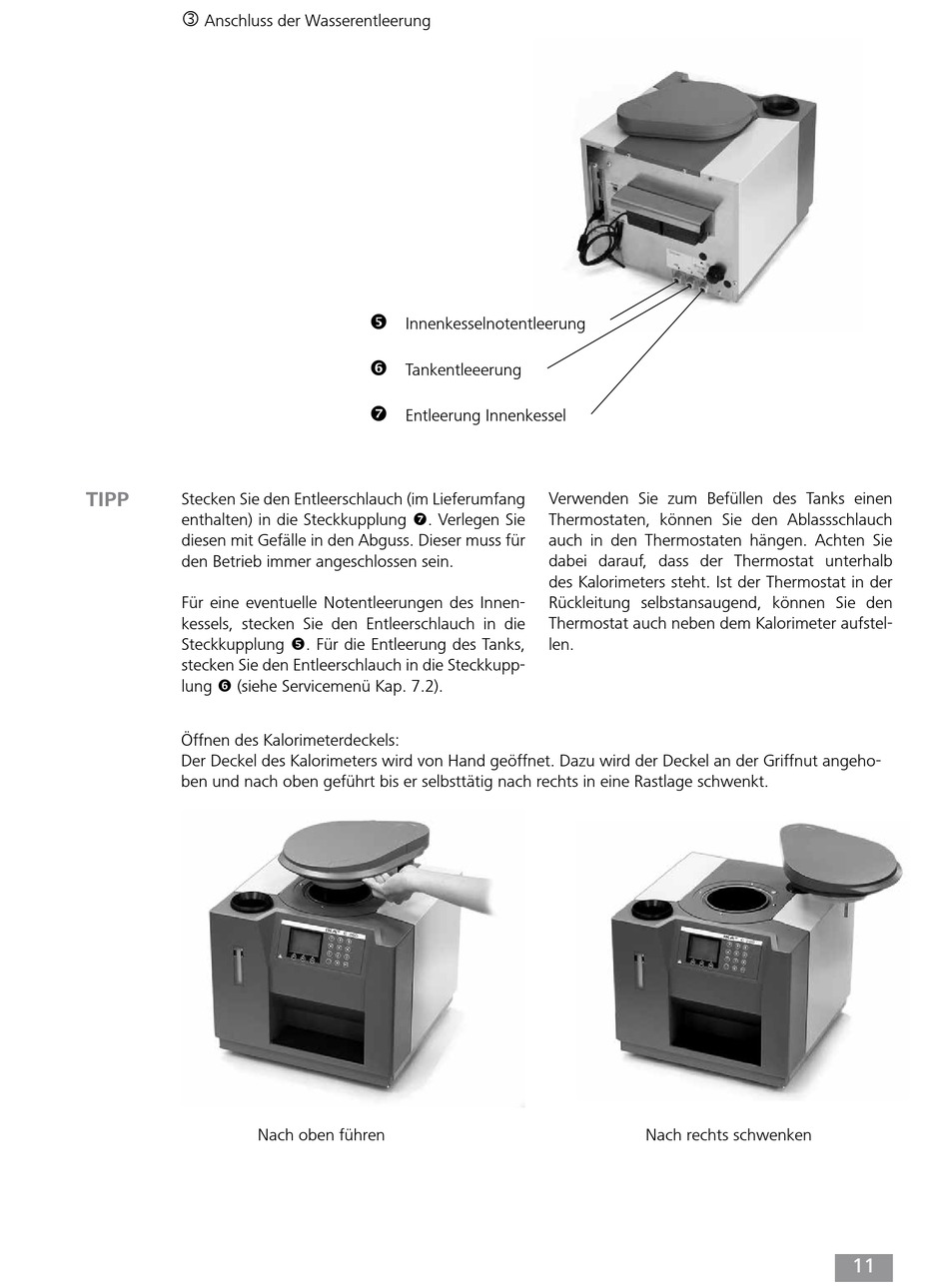

Anschluss der Wasserentleerung
TIPP
Stecken Sie den Entleerschlauch (im Lieferumfang
enthalten) in die Steckkupplung . Verlegen Sie
diesen mit Gefälle in den Abguss. Dieser muss für
den Betrieb immer angeschlossen sein.
Für eine eventuelle Notentleerungen des Innen-
kessels, stecken Sie den Entleerschlauch in die
Steckkupplung . Für die Entleerung des Tanks,
stecken Sie den Entleerschlauch in die Steckkupp-
lung (siehe Servicemenü Kap. 7.2).
Öffnen des Kalorimeterdeckels:
Der Deckel des Kalorimeters wird von Hand geöffnet. Dazu wird der Deckel an der Griffnut angeho-
ben und nach oben geführt bis er selbsttätig nach rechts in eine Rastlage schwenkt.
Nach oben führen
Innenkesselnotentleerung
Tankentleeerung
Entleerung Innenkessel
Verwenden Sie zum Befüllen des Tanks einen
Thermostaten, können Sie den Ablassschlauch
auch in den Thermostaten hängen. Achten Sie
dabei darauf, dass der Thermostat unterhalb
des Kalorimeters steht. Ist der Thermostat in der
Rückleitung selbstansaugend, können Sie den
Thermostat auch neben dem Kalorimeter aufstel-
len.
Nach rechts schwenken
11
