Instruktion

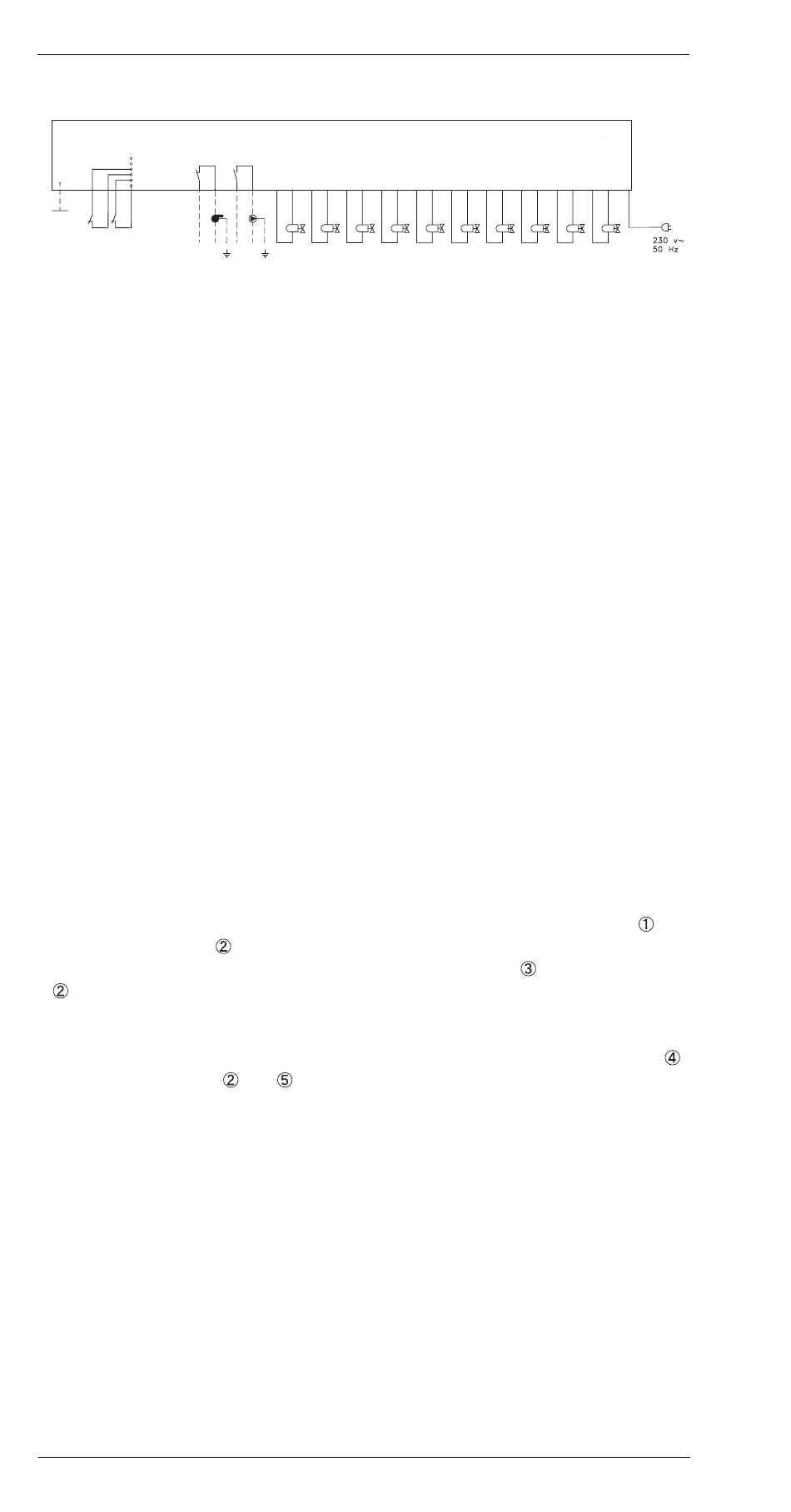

5.5 Verkabelung
Eingang
PT1000
Standby-Betrieb
Heizen/Kühlen
Externe
Antenne
5.6 Spannungsversorgung
Wenn alle Stellantriebe, Regelungen für Pumpen und Kessel und weiteren Eingänge
installiert sind, schließen Sie den Spannungsversorgungsstecker des Hauptreglers an
eine 230-V-Spannungsversorgung an (Abb. 17).
Hinweis: Wenn der Spannungsversorgungsstecker während der Installation vom Span-
nungsversorgungskabel entfernt wird, stellen Sie sicher, dass der Anschluss
gemäß geltenden Vorschriften/Gesetzen erfolgt.
5.7 Externe Antenne (CF-EA)
Die externe Antenne wird verwendet, wenn eine Funkübertragung durch große
Gebäude, dicke Wände mit Armierungen oder Metallsperren nicht möglich ist, z. B.
wenn sich der Hauptregler in einem Verteilerschrank aus Metall befindet.
• Entfernen Sie die Kunststoffabdeckung vom Antennenanschluss am Hauptregler
(Abb. 18).
• Schließen Sie die externe Antenne an (Abb. 19).
• Bringen Sie die externe Antenne auf der anderen Seite des Übertragungshinder-
nisses weg vom Hauptregler an.
5.8 Weitere Hauptregler (zwei bis drei)
Hauptregler 1 sollte der Regler sein, der an die örtliche Versorgungspumpe ange-
schlossen ist.
• In einem System können bis zu 3 Hauptregler angeschlossen werden.
• Wenn es zwei oder drei Hauptregler gibt, schließen Sie diese in einem solchen
Abstand von Hauptregler 1 an eine 230-V-Spannungsversorgung an, dass alle
Hauptregler gleichzeitig bedient werden können.
Aktivieren Sie den Installationsmodus am Hauptregler 1 (Abb. 20):
• Verwenden Sie zur Auswahl des Installationsmodus die Menü-Auswahltaste
Die Installations-LED
• Aktivieren Sie den Installationsmodus durch Drücken auf OK . Installations-LED
geht AN.
Starten Sie den Installationsmodus auf Hauptregler 2 oder 3 (Abb. 20/22):
• Aktivieren Sie den Installationsmodus auf Hauptregler 1 durch Drücken von OK .
• Die Installations-LEDs
AUS, wenn die Installation beendet ist.
• Installieren Sie Hauptregler 2 und/oder 3 ggf. an einem anderen Ort. Die Verbin-
dungsprüfung erfolgt automatisch bei erneutem Anschluss an die 230-V-Span-
nungsversorgung.
• Wenn Hauptregler 2 und/oder 3 über eine eigene Pumpe verfügen, müssen die
Relais für Pumpe und Kessel entsprechend konfiguriert werden (siehe Kapitel 6.4).
Hinweis: Hauptregler 2 und 3 können später nur durch Zurücksetzen von Hauptregler 1
von diesem entfernt werden (siehe Kapitel 7.2).
5.9 Weitere Systemkomponenten
Die Installation weiterer Systemkomponenten am Hauptregler (Raumthermostaten,
Fernbedienungen und Signalverstärker, siehe Kapitel 2) wird in den beigefügten
Anleistungen für diese Systemkomponenten erläutert. Die jeweiligen Installations-
verfahren finden Sie in diesen Anleitungen.
6
Danfoss Heating Solutions
CF-MC-Hauptregler
Relais
1
2
L N L N
blinkt.
und
flackern während der Kommunikation und gehen
VIUHK703
Stellantriebausgänge
3
4
5
6
7
8
9
10
.
© Danfoss 03/2011
