Bedienung

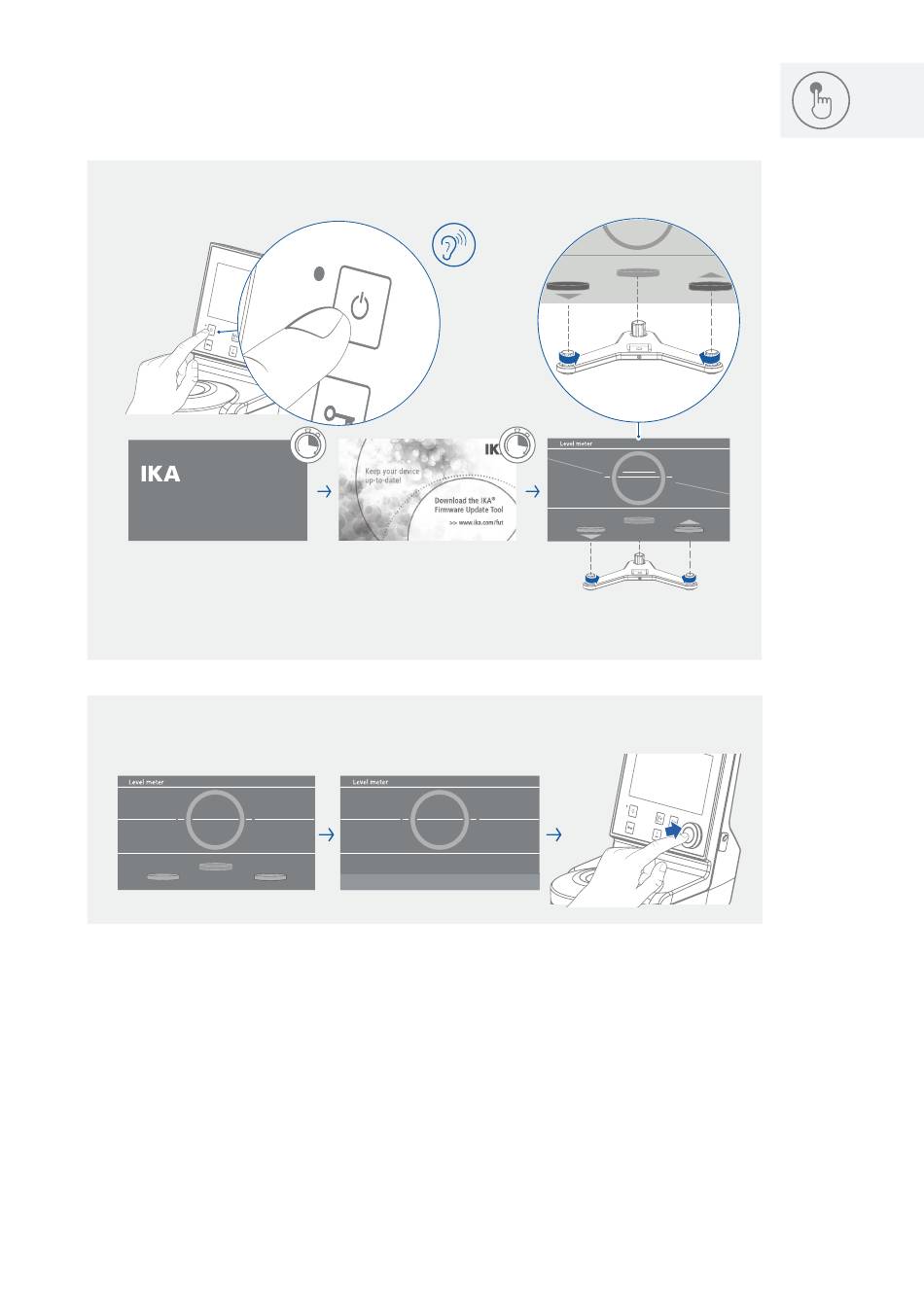

/// Einschalten und Nivellieren:
1
ON
O
O
O N
O
O
O
N
N
N
N
Rotavisc
xx-vi
Version x.x.xxx/x.xx
2
Hinweis: Die kurze horizontale weiße Linie innerhalb des Kreises bewegt sich vertikal und
repräsentiert die Drehung um die y-Achse� Wenn sie mit der weißen Linie fluchtet, ist das
Gerät in der y-Achse ausgerichtet� Die Farbe der Linie wechselt von Weiß nach Grün�
Die drei Schaltflächen repräsentieren die drei Nivellierer� Die Pfeile geben an, in welcher Rich-
tung sie verstellt werden müssen (grün = nach oben; rot = nach unten)�
Die beiden anderen sich bewegenden Linien:
Die rote um den Mittelpunkt des Kreises schwenkende schräge Linie repräsentiert die Drehung
des Geräts um die x-Achse� Wenn die Linie horizontal ist (mit der weißen Linie fluchtet), ist das
Gerät in der x-Achse ausgerichtet� Die Farbe der Linie wechselt von Rot nach Grün�
1x
O
O
O
O N
O
O
ON
N
N
N
N
OK
17
