Bedienung
/// Inbetriebnahme
Beachten Sie die in den „Technischen Daten" angegebenen Umgebungsbedingungen (Tempe-
�
ratur; Feuchte)�
Das Gerät ist nach Einstecken des Netzsteckers betriebsbereit�
�
Ermitteln Sie vor Inbetriebnahme die Füllmenge des Temperiermediums aufgrund der verwen-
�
deten Verdampferkolbengröße (bei Verwendung eines Standard 1 l Verdampferkolbens ca� 2,5
l Temperiermedium)�
Schalten Sie das Gerät am Hauptschalter ein�
�
12
Fig. 3
Fig. 4
Fig. 6
Fig. 7
Fig. 9
Fig. 10
Fig. 12

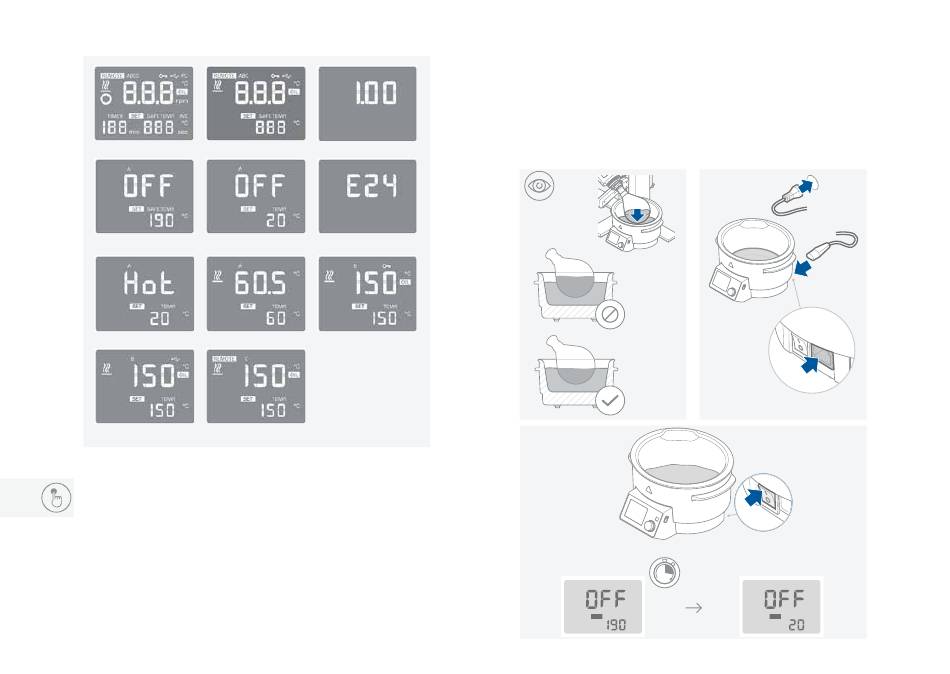

Bei jedem Start zeigt das Display alle Displaysegmente (Fig� 2) und die Softwareversion (Fig� 4) an�
�
Hinweis: In Funktionen für das aktuelle Gerät sind nur die in Fig� 3 dargestellten Displaysegmen-
te verfügbar�
Der eingestellte Modus (A/B/C) wird oben auf dem Display (Fig� 5) angezeigt�
�
Die Heizbadtemperatur wird vom Regelkreis des Gerätes konstant gehalten, zusätzlich vom Si-
�
cherheitskreis überwacht�
Bei einem Fehlerfall im Regelkreis wird das Heizbad vom Sicherheitskreis bleibend ausgeschaltet�
Ein Fehler im Regel- oder Sicherheitskreis wird auf dem Display angezeigt�
Die Funktion Heizen läßt sich nicht mehr starten�
Ist beim Ausschalten der Heizfunktion die Mediumstemperatur höher als 50 °C, erscheint auf der
�
Anzeige OFF und HOT im Wechsel (Fig� 6, Fig� 8)�
5
s
A
SET
SAFE
TEMP .
°C
2.
1.
A
SET
TEMP .
°C
13
