Siemens SIMATIC NET SCALANCE W786C series Betriebsanleitung Seite 41

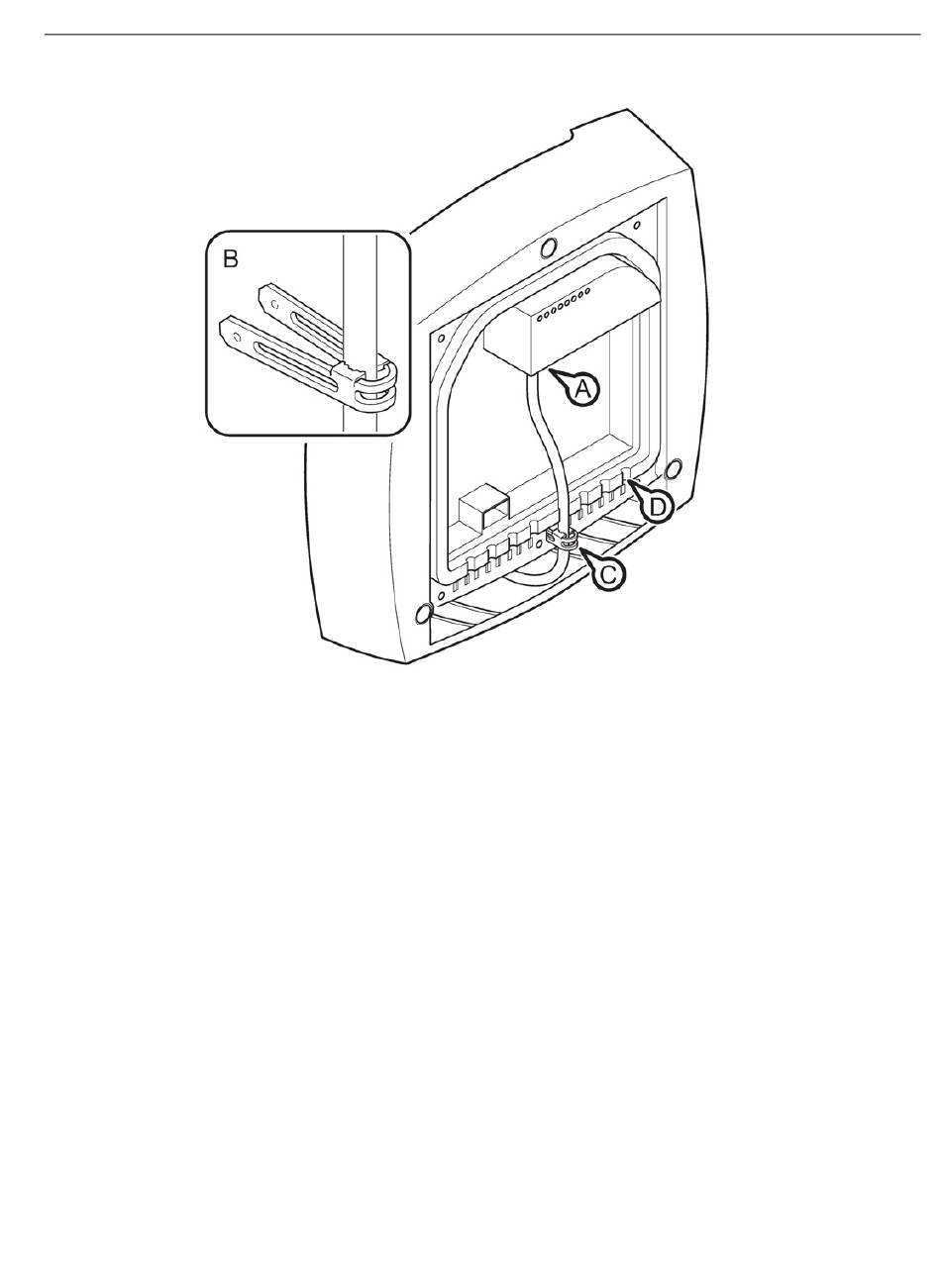

Bild 6-1
Führen Sie folgende Schritte durch, um Leitungen mit dem SCALANCE W786 zu verbinden:
1. Schließen Sie die Leitungen an den entsprechenden Kontakten an. (Position A in der
vorangegangenen Abbildung) Es gibt folgende Möglichkeiten:
– Leitungen, die bereits mit einem Stecker konfektioniert sind (Ethernet, Antennen),
– Spannungsversorgung mit DC 24 V. Verwenden Sie den mit dem SCALANCE W786
– Spannungsversorgung mit DC 12 - 24 V oder mit AC 100 - 240 V. In diesen Fällen
2. Setzen Sie eine Zugentlastungsklammer auf das angeschlossene Kabel. Der verzahnte
Teil der Klammer muss dabei das Kabel vollständig umschließen (wie in Position B der
vorangegangenen Abbildung dargestellt).
SCALANCE W786C
Betriebsanleitung, 11/2014, A5E03692138-06
Anschließen einer Leitung und Anbringen der Zugentlastungsklammer
schließen Sie durch Einstecken in die entsprechende Buchse an. Antennenleitungen
sichern Sie zusätzlich, indem Sie die Überwurfmutter des Steckers anziehen
(Gabelschlüssel SW8). Weitere Informationen dazu finden Sie in den Kapiteln
"Anschluss für Industrial Ethernet" und "Anschlüsse für externe Antennen".
gelieferten Stecker. Detailinformationen zur Klemmenbelegung finden Sie im Kapitel
"Anschlüsse für die Spannungsversorgung".
müssen Sie einen Stromversorgungsadapter verwenden (nicht im Lieferumfang des
SCALANCE W786 enthalten). Weitere Informationen dazu finden Sie im Kapitel
"Anschluss eines Stromversorgungsadapters".
Anschließen
6.3 Anschließen der Leitungen
41
