5.5.5

Mastmontage des Halteblechs

Vorgehensweise

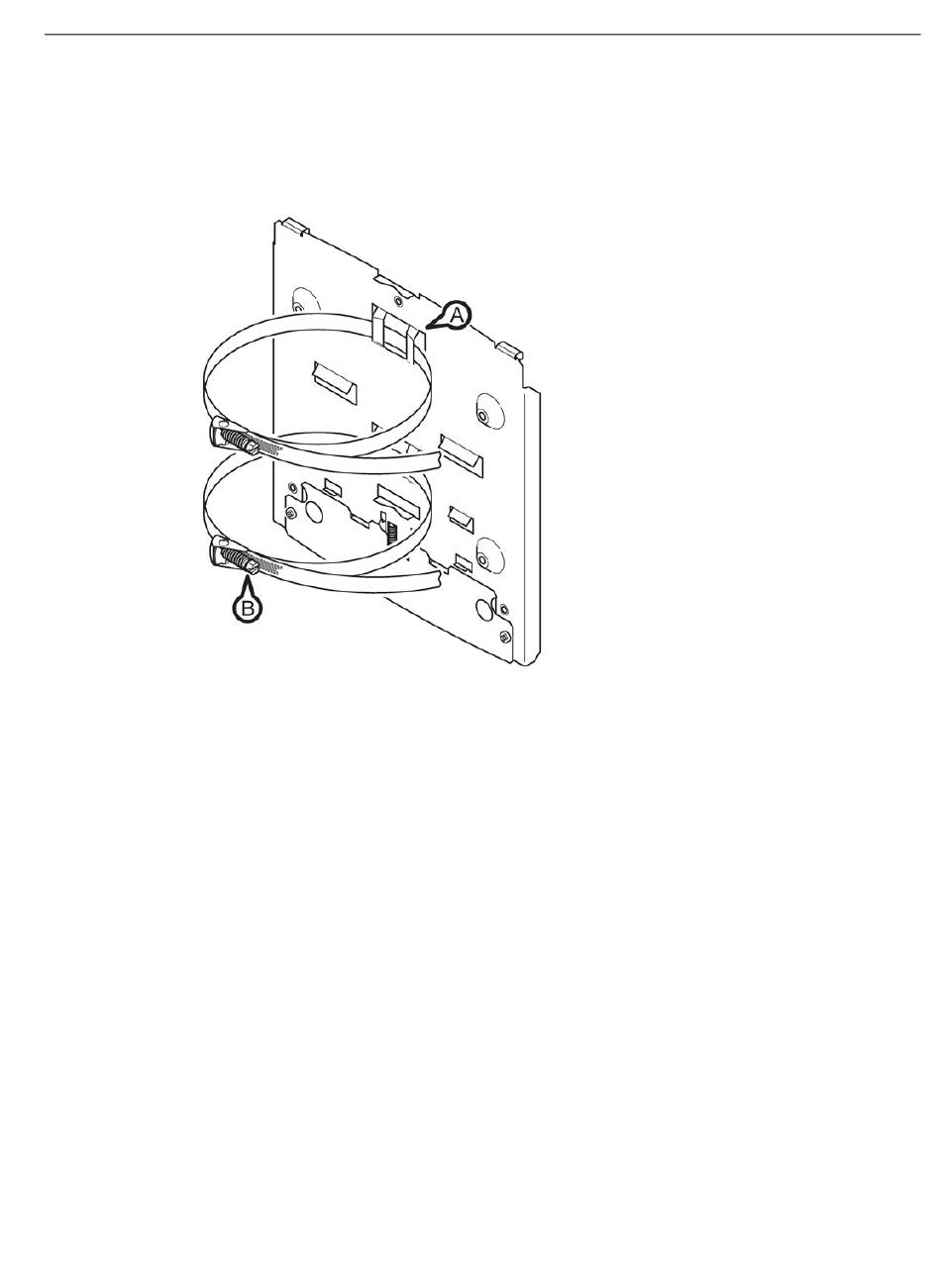

Bild 5-11
Führen Sie folgende Schritte durch, um das Halteblech an einem Mast zu montieren:
1. Führen Sie die Befestigungsbänder durch die Aufnahmen des Halteblechs (Position A in
der vorangegangenen Abbildung).
2. Legen Sie die Befestigungsbänder an der gewünschten Position um den Mast.
3. Führen Sie das freie Ende eines Befestigungsbandes durch den Schnellverschluss. Sie
können die Spannschraube (Position B in der vorangegangenen Abbildung) zur Seite
schwenken, um den Durchmesser eines Befestigungsbandes an den Mastdurchmesser
anzupassen.
4. Drücken Sie die Spannschraube gegen das Befestigungsband und ziehen Sie die
Spannschraube an, Anzugsmoment 4,5 Nm.
SCALANCE W786C
Betriebsanleitung, 11/2014, A5E03692138-06
Halteblech mit Befestigungselementen für die Mastmontage
Montage
5.5 Montage mit Halteblech
29
