Siemens SIMATIC NET SCALANCE W786C series Betriebsanleitung Seite 21

Vorgehensweise

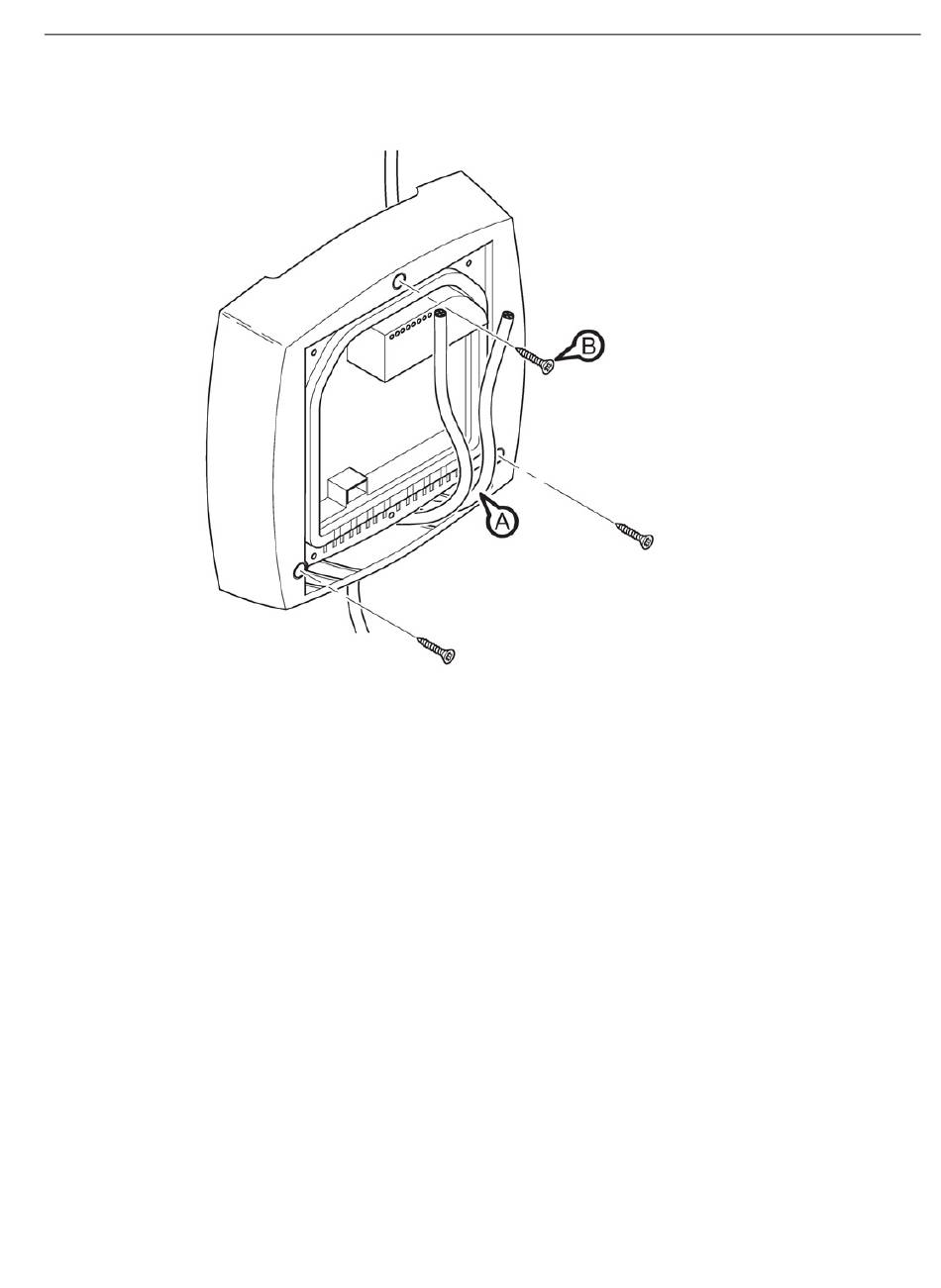

Bild 5-5
Führen Sie folgende Schritte durch, um einen SCALANCE W786 auf eine Wand
aufzuschrauben:
1. Führen Sie die Leitungen in das Gehäuse des SCALANCE W786 ein (Position A in der
vorangegangenen Abbildung). Beachten Sie dabei die Informationen im Kapitel
"Verlegung der Leitungen".
2. Befestigen Sie den SCALANCE W786 mit drei Schrauben auf der Wand (Position B in
der vorangegangenen Abbildung). Die Schrauben sind nicht im Lieferumfang enthalten.
Art und Länge der Schrauben hängen von der Beschaffenheit der Wand ab.
Art der Schrauben:
– für Holzwände: Holzschraube 4 x 30 mm
– für Betonwände: 4 x 50mm mit 5 mm Betondübel
– für Metallwände: M4 x 25 mm mit Maschinengewinde in der Wand
SCALANCE W786C
Betriebsanleitung, 11/2014, A5E03692138-06
Wandmontage eines SCALANCE W786
5.4 Montage ohne Adapter (Nur Wandmontage)
Montage
21
