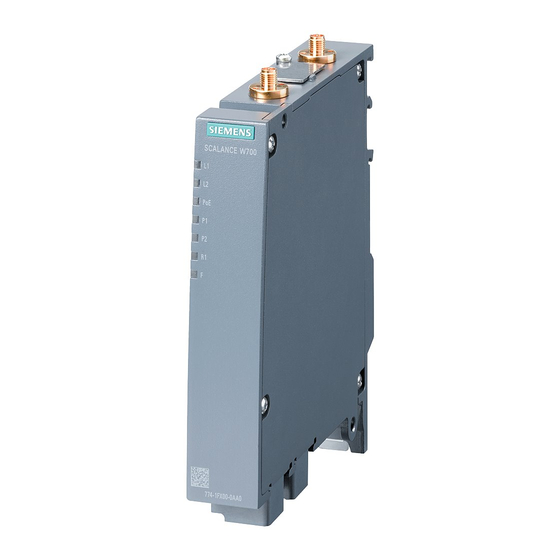

Seite 1 ___________________ SCALANCE W770/W730 nach IEEE Einleitung 802.11n Command Line Interface ___________________ Beschreibung ___________________ SIMATIC NET Konfiguration SCALANCE spezifische ___________________ Funktionen Industrial Wireless LAN SCALANCE W770/W730 nach ___________________ IEEE 802.11n Command Line Systemzeit Interface ___________________ Netzstrukturen Projektierungshandbuch ___________________ Netzwerk-Protokolle ___________________ Lastkontrolle ___________________ Layer 3-Funktionen ___________________...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung .............................. 17 Informationen zum Projektierungshandbuch ................17 Beschreibung ............................21 Mit Command Line Interface (CLI) arbeiten................22 CLI-Modi ..........................23 Die CLI-Eingabeaufforderung (Der Prompt) ................25 Symbolik der CLI Befehle ....................... 26 Schnittstellenbezeichnungen und Adressen ................27 2.5.1 Bezeichnung von Schnittstellen ....................
Seite 4 Inhaltsverzeichnis 3.1.5 disable ............................ 51 3.1.6 enable ............................ 51 3.1.7 logout ............................. 52 3.1.8 ping ............................52 3.1.9 Befehle im globalen Konfigurationsmodus ................54 3.1.9.1 coordinates height ........................54 3.1.9.2 coordinates latitude ........................ 55 3.1.9.3 coordinates longitude ......................55 3.1.9.4 ethernetip ..........................
Seite 5 Inhaltsverzeichnis 3.4.3.2 no auto-save ........................... 91 SINEMA ..........................92 3.5.1 Die "show"-Befehle ......................... 92 3.5.1.1 show sinema ........................... 92 3.5.2 Befehle im globalen Konfigurationsmodus ................93 3.5.2.1 sinema ............................ 93 3.5.2.2 no sinema ..........................93 SCALANCE spezifische Funktionen ...................... 95 PLUG ............................
Seite 6 Inhaltsverzeichnis AeroScout ..........................123 4.6.1 Die "show"-Befehle ......................123 4.6.1.1 show wlan aeroscout ......................123 4.6.2 WLAN Interface Konfigurationsmodus ................. 125 4.6.2.1 wlan aeroscout ........................125 4.6.2.2 no wlan aeroscout ........................ 125 Spektrumanalysator ......................126 4.7.1 Die "show"-Befehle ......................126 4.7.1.1 show wlan spectrumanalyzer (Access Point) ..............
Seite 7 Inhaltsverzeichnis 6.1.1.2 show wlan allowed channels ....................150 6.1.1.3 show wlan antennas ......................151 6.1.1.4 show wlan ap (Access Point) ....................152 6.1.1.5 show wlan advanced-11n ..................... 153 6.1.1.6 show wlan available-ap-list (Client) ..................153 6.1.1.7 show wlan basic ........................154 6.1.1.8 show wlan client (Client) .......................
Seite 8 Inhaltsverzeichnis 6.1.5.25 wlan client mac address (Client) ..................194 6.1.5.26 wlan data rates-11abg selected only (Access Point) ............195 6.1.5.27 no wlan data rates-11abg selected only (Access Point) ............196 6.1.5.28 wlan data rates-11n selected only (Access Point) ............... 197 6.1.5.29 no wlan data rates-11n selected only (Access Point) ............
Seite 9 Inhaltsverzeichnis 6.2.1.6 show vlan device info ......................239 6.2.1.7 show vlan learning params ....................240 6.2.1.8 show vlan port config ......................240 6.2.2 Befehle im globalen Konfigurationsmodus ................241 6.2.2.1 mac-address-table aging ...................... 241 6.2.2.2 no mac-address-table aging ....................242 6.2.2.3 vlan............................
Seite 10 Inhaltsverzeichnis 6.3.3.15 no spanning-tree priority ...................... 278 6.3.3.16 Zeiteinstellungen für das Spanning Tree-Protokoll .............. 279 6.3.4 Befehle im Interface Konfigurationsmodus ................281 6.3.4.1 spanning-tree ........................282 6.3.4.2 no spanning-tree ........................284 6.3.4.3 spanning-tree auto-edge ...................... 285 6.3.4.4 no spanning-tree auto-edge ....................286 6.3.4.5 spanning-tree bdpufilter .......................
Seite 11 Inhaltsverzeichnis DHCP Client .......................... 317 7.2.1 Die "show"-Befehle ....................... 317 7.2.1.1 show ip dhcp client stats ....................... 317 7.2.1.2 show ip dhcp client ........................ 318 7.2.2 renew dhcp ........................... 318 7.2.3 Befehle im globalen Konfigurationsmodus ................319 7.2.3.1 ip dhcp config-file-request ..................... 320 7.2.3.2 no ip dhcp config-file-request ....................
Seite 12 Inhaltsverzeichnis 7.4.2.5 no snmp access ........................350 7.4.2.6 snmp community index ......................351 7.4.2.7 no snmp community index ....................352 7.4.2.8 snmp filterprofile ........................352 7.4.2.9 no snmp filterprofile ......................354 7.4.2.10 snmp group .......................... 354 7.4.2.11 no snmp group ........................355 7.4.2.12 snmp notify ...........................
Seite 13 Inhaltsverzeichnis Lastkontrolle ............................387 Dynamic MAC Aging ......................387 8.1.1 Die "show"-Befehle ....................... 387 8.1.1.1 show mac-address-table aging-time ..................387 8.1.1.2 show mac-address-table aging-status .................. 388 8.1.2 Befehle im globalen Konfigurationsmodus ................388 8.1.2.1 mac-address-table aging-time ....................389 Layer 3-Funktionen ..........................391 NAT ............................
Seite 14 Inhaltsverzeichnis 10.2.2.11 wlan security context (Client) ....................422 10.2.2.12 no wlan security context (Client) ..................423 10.2.2.13 vap inter-ap-blocking refresh time..................424 10.2.3 Befehle im WLAN Interface Konfigurationsmodus ............... 425 10.2.3.1 wlan security edit key ......................425 10.2.3.2 wlan security ssid ......................... 426 10.2.4 Befehle im Security-Kontext Konfigurationsmodus ..............
Seite 15 Inhaltsverzeichnis 11.1.1.3 show events severity......................467 11.1.1.4 show events faults config ...................... 467 11.1.1.5 show events faults status ...................... 468 11.1.1.6 show fault counter ......................... 469 11.1.1.7 show logbook ........................469 11.1.1.8 show power-line-state ......................470 11.1.1.9 show rmon ..........................471 11.1.2 clear authlog .........................
Seite 16 Inhaltsverzeichnis SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface Projektierungshandbuch, 10/2015, C79000-G8900-C324-05...
Seite 17: Einleitung
Einleitung Informationen zum Projektierungshandbuch Gültigkeitsbereich des Projektierungshandbuchs Dieses Projektierungshandbuch behandelt die folgenden Produkte: ● SCALANCE W774-1 RJ45 ● SCALANCE W734-1 RJ45 Das Projektierungshandbuch gilt für folgende Software-Version: ● SCALANCE W700 Firmware ab Version V 5.2 Zweck dieses Projektierungshandbuchs Dieses Projektierungshandbuch enthält die CLI-Befehle, die von SCALANCE W700-Geräten unterstützt werden.
Seite 18: Weiterführende Dokumentation
Sortiment an koaxialen Zubehörteilen angeboten. Das Systemhandbuch umfasst sowohl Anschlussleitungen als auch diverse Steckverbinder, Blitzschutzelemente, einen Power Splitter und ein Dämpfungsglied. SIMATIC NET-Handbücher Die SIMATIC NET-Handbücher finden Sie auf den Internetseiten des Siemens Industry Online Support: ● über die Suchfunktion: support.automation.siemens.com (http://support.automation.siemens.com/WW/llisapi.dll?func=cslib.csinfo2&aktprim=99&la...
Seite 19 Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
Seite 20 Einleitung 1.1 Informationen zum Projektierungshandbuch SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface Projektierungshandbuch, 10/2015, C79000-G8900-C324-05...
Seite 21: Beschreibung
Beschreibung Hinweis Unterbrechung der WLAN-Kommunikation Die WLAN-Kommunikation kann durch entsprechend hochfrequente Störsignale beeinflusst und vollständig unterbrochen werden. Beachten Sie dies und treffen Sie entsprechende Vorkehrungen. SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface Projektierungshandbuch, 10/2015, C79000-G8900-C324-05...
Seite 22: Mit Command Line Interface (Cli) Arbeiten
Beschreibung 2.1 Mit Command Line Interface (CLI) arbeiten Mit Command Line Interface (CLI) arbeiten Einleitung Mit dem Command Line Interface (CLI) können alle Konfigurationseinstellungen für das Gerät festgelegt werden. Das CLI bietet die gleichen Möglichkeiten wie das Web Based Management (WBM). Beachten Sie deshalb auch die ausführlichen Erklärungen zu den Parametern im entsprechenden Projektierungshandbuch "Web Based Management".
Seite 23: Cli-Modi
Beschreibung 2.2 CLI-Modi CLI-Modi Gliederung der Befehle in verschiedenen Modi Die Befehle des Command Line Interface sind verschiedene Modi gegliedert. Von wenigen Ausnahmen abgesehen (help, exit) können Befehle nur in dem Modus aufgerufen werden, dem sie zugeordnet sind. Diese Unterteilung ermöglicht abgestufte Zugriffsrechte für die einzelnen Gruppen von Befehlen.
Seite 24 Beschreibung 2.2 CLI-Modi Privileged EXEC Mode In diesem Modus können Sie sich die Konfigurationsdaten anzeigen lassen und verändern. Wenn Sie sich mit dem Benutzer "admin" anmelden, gelangen Sie direkt den Privileged EXEC Modus. Um vom User EXEC Modus in den Privileged Exec Modus zu wechseln, geben Sie den Befehl ein.
Seite 25: Die Cli-Eingabeaufforderung (Der Prompt)
Beschreibung 2.3 Die CLI-Eingabeaufforderung (Der Prompt) Die CLI-Eingabeaufforderung (Der Prompt) Übersicht Die Eingabeaufforderung des Command Line Interface zeigt folgende Informationen an: ● den Modus, in dem sich das CLI aktuell befindet. Die meisten Befehle können Sie nur in einem bestimmten Modus aufrufen. Überprüfen Sie deshalb den Modus, in dem sich das CLI befindet, an der Eingabeaufforderung.
Seite 26: Symbolik Der Cli Befehle
Beschreibung 2.4 Symbolik der CLI Befehle Symbolik der CLI Befehle Symbolik für die Darstellung der CLI-Befehle Bei der Parametrierung von CLI-Befehlen werden folgende Zeichen verwendet: Zeichen Bedeutung < ... > notwendiger Parameter Sie müssen an der Stelle des Klammerausdrucks einen Wert eingeben.
Seite 27: Schnittstellenbezeichnungen Und Adressen
Beschreibung 2.5 Schnittstellenbezeichnungen und Adressen Schnittstellenbezeichnungen und Adressen 2.5.1 Bezeichnung von Schnittstellen Schnittstellen ansprechen Das Gerät verfügt über mehrere Arten von Schnittstellen, die in unterschiedlicher Weise angesprochen werden: Physikalische Schnittstellen ansprechen Diese Schreibweise gilt entsprechend für andere Befehle, die eine Schnittstelle adressieren. ●...
Seite 28 Beschreibung 2.5 Schnittstellenbezeichnungen und Adressen Logische Schnittstellen ansprechen Diese Schreibweise gilt entsprechend für andere Befehle, die eine logische Schnittstelle adressieren. ● VAP / WDS – Geben Sie den Befehl interface – Geben Sie den Schnittstellentyp an, <interface-type> – Geben Sie nach einem Leerzeichen die Schnittstellenbezeichnung an, <interface- id>...
Seite 29 Beschreibung 2.5 Schnittstellenbezeichnungen und Adressen Verfügbare logische Schnittstellen ● VLAN Das Gerät unterstützt bis zu 24 virtuelle Netze. Um ein VLAN nutzen zu können, legen Sie es mit dem Befehl vlan ● VAP / WDS Die WLAN-Schnittstelle unterstützt bis zu 4 virtuelle Access Points (VAP) und bis zu 4 WDS-Schnittstellen Gerät interface-type...
Seite 30: Adresstypen, Adressbereiche Und Adressmasken
Beschreibung 2.5 Schnittstellenbezeichnungen und Adressen 2.5.2 Adresstypen, Adressbereiche und Adressmasken Übersicht Da die verschiedenen Arten von Adressen jeweils in unterschiedlichen Schreibweisen dargestellt werden können, sind im Folgenden die Notierungen angegeben, die im Command Line Interface verwendet werden: ● IPv4-Adressen Adressen für das Internet Protokoll Version 4 werden in der dezimalen Schreibweise von vier Zahlen aus dem Bereich von 0 bis 255, getrennt durch jeweils einen Punkt, angegeben.
Seite 31: Allgemeine Cli Befehle
Beschreibung 2.6 Allgemeine CLI Befehle Allgemeine CLI Befehle In diesem Kapitel werden Befehle beschrieben, die Sie in jedem Modus aufrufen können. 2.6.1 clear screen Beschreibung Mit diesem Befehl leeren Sie den Bildschirm. Die Eingabeaufforderung wird angezeigt. Syntax Rufen Sie den Befehl ohne Parameter auf: clear screen Ergebnis Der Bildschirm ist geleert.
Seite 32: End
Beschreibung 2.6 Allgemeine CLI Befehle 2.6.3 Beschreibung Mit diesem Befehl verlassen Sie den Konfigurationsmodus und befinden sich dann im Privileged EXEC Modus. Voraussetzung Sie befinden sich in einem Konfigurationsmodus. Syntax Rufen Sie den Befehl ohne Parameter auf: Ergebnis Sie befinden sich im Privileged EXEC Modus. Die Eingabeaufforderung lautet: cli# 2.6.4...
Seite 33: Hilfefunktionen Und Unterstützte Eingabe
Beschreibung 2.6 Allgemeine CLI Befehle 2.6.5 Hilfefunktionen und unterstützte Eingabe Das Command Line Interface stellt verschiedene Funktionen zur Verfügung, die bei der Eingabe über die Kommandozeile hilfreich sind: ● help ● ? ● Befehlsergänzung mit der Tabulatortaste ● automatische Ergänzung unvollständiger Befehle ●...
Seite 34: Der Befehl
Beschreibung 2.6 Allgemeine CLI Befehle Ergebnis Es werden die Modus-spezifischen und die globalen Befehle angezeigt. Hinweis Unvollständiger Befehlsnamen Wenn Sie beim Aufruf der Hilfe einen unvollständigen Befehl angeben, wird eine Liste aller Befehle erstellt, die mit dem eingegebenen Begriff beginnen. 2.6.5.2 Der Befehl "?"...
Seite 35: Ergänzung Von Befehlseingaben
Beschreibung 2.6 Allgemeine CLI Befehle 2.6.5.3 Ergänzung von Befehlseingaben Beschreibung Der Befehls-Interpreter des Command Line Interface unterstützt Sie bei der Befehlseingabe. Sobald die ersten Zeichen eines Befehls in der Eingabezeile stehen, kann das System die Eingabe ergänzen, soweit die Zeichenfolge eindeutig ist. Der Vorgang kann nach der Eingabe weiterer Zeichen wiederholt werden.
Seite 36: Wiederverwenden Der Zuletzt Verwendeten Befehle
Beschreibung 2.6 Allgemeine CLI Befehle 2.6.5.5 Wiederverwenden der zuletzt verwendeten Befehle Beschreibung Das Command Line Interface speichert die 14 zuletzt verwendeten Befehle in einer Liste, die dem jeweiligen Modus zugeordnet ist. Diese ist dann auch nur in dem betreffenden Modus abrufbar.
Seite 37: Show History
Beschreibung 2.6 Allgemeine CLI Befehle show history Beschreibung Dieser Befehl zeigt die 14 zuletzt eingegebenen Befehle an. Die Befehle werden in der Reihenfolge ihres Aufrufs aufgelistet. Der Befehl show history wird als zuletzt eingegebener Befehl aufgelistet. Die Liste ist abhängig vom Modus. Im globalen Konfigurationsmodus werden die 14 Befehle angezeigt, die zuletzt in diesem Modus eingegeben wurden.
Seite 38 Beschreibung 2.6 Allgemeine CLI Befehle SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface Projektierungshandbuch, 10/2015, C79000-G8900-C324-05...
Seite 39: Konfiguration
Konfiguration In diesem Kapitel wird Folgendes beschrieben: ● Systemeinstellungen ● Speichern und Laden von Konfigurationen und Firmware System In diesem Kapitel werden Befehle beschrieben, mit denen allgemeine Systemeigenschaften angezeigt und konfiguriert werden können. 3.1.1 show-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen.
Seite 40: Show Coordinates
Konfiguration 3.1 System Ergebnis Die Konfiguration für den Timeout wird angezeigt. 3.1.1.2 show coordinates Beschreibung Dieser Befehl zeigt die Systemkoordinaten an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show coordinates...
Seite 41: Show Ethernetip
Konfiguration 3.1 System Ergebnis Folgende Informationen über das Gerät werden angezeigt: ● MAC-Adresse des Geräts ● Serial Number ● System Up Time ● System Name ● System Contact ● System Location ● Device Type ● Restart Counter ● Config Save Mode ●...
Seite 42: Show Im
Konfiguration 3.1 System 3.1.1.5 show im Beschreibung Dieser Befehl zeigt Informationen zu gerätespezifischen Hersteller- und Wartungsdaten wie Artikelnummer, Seriennummer, Versionsnummern etc. an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf:...
Seite 43: Show Interfaces
Konfiguration 3.1 System {vlan<vlan-id(1-4094)>} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Typ bzw. Geschwindigkeit der Schnittstelle Geben Sie eine gültige interface-type Schnittstellen an. Modul-Nr. und Port-Nr. der Schnittstelle interface-id zeigt die Beschreibung der Schnittstelle an description zeigt den Status der Schnittstelle an status Schlüsselwort für eine VLAN Verbindung vlan...
Seite 44: Show Interface Mtu
Konfiguration 3.1 System Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Typ bzw. Geschwindigkeit der Schnitt- Geben Sie eine gültige Schnitt- interface-type stelle stelle an. Modul-Nr. und Port-Nr. der Schnittstel- interface-id Schlüsselwort für eine VLAN- vlan Verbindung Nummer des angesprochenen VLAN 1 ...
Seite 45: Show Ip Interface
Konfiguration 3.1 System Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)". Wenn Sie keinen Parameter angeben, werden die Einstellungen für alle Schnittstellen angezeigt. Ergebnis Die Einstellungen werden angezeigt. 3.1.1.9 show ip interface Beschreibung Dieser Befehl zeigt die Konfiguration einer, mehrerer oder aller IP Schnittstellen an.
Seite 46: Show Pnio
Konfiguration 3.1 System 3.1.1.10 show pnio Beschreibung Dieser Befehl zeigt die aktuelle PROFINET IO Konfiguration an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show pnio Ergebnis Die aktuelle PROFINET IO Konfiguration wird angezeigt.
Seite 47: Show Lldp Status
Konfiguration 3.1 System 3.1.1.12 show lldp status Beschreibung Dieser Befehl zeigt pro Port an, ob LLDP-Telegramme gesendet oder empfangen werden. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show lldp status[{port <interface-type>...
Seite 48: Clear Counters
Konfiguration 3.1 System Syntax Rufen Sie den Befehl ohne Parameter auf: show versions Ergebnis Die folgenden Einstellungen werden angezeigt: ● Basic Device ● Name ● Revision ● Order ID ● Firmware ● Bootloader ● Description ● Version ● Date 3.1.2 clear counters Beschreibung Mit diesem Befehl setzen Sie die Zähler einer Schnittstelle zurück.
Seite 49: Configure Terminal
Konfiguration 3.1 System Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)". Wenn Sie keinen Parameter angeben, werden die Zähler für alle Schnittstellen zurückgesetzt. Ergebnis Die Zähler der Schnittstelle sind zurückgesetzt. Weitere Hinweise Sie zeigen die statistischen Informationen der Schnittstellen mit dem Befehl show interfaces - counters 3.1.3...
Seite 50: Clear Line Vty
Konfiguration 3.1 System 3.1.4 clear line vty Beschreibung Mit diesem Befehl beenden Sie eine Konsolensitzung auf dem Gerät. Mit der Option beenden Sie eine Session, die nicht reagiert. forceful-clear Voraussetzung Sie befinden sich im Privileged EXEC Modus. Die Eingabeaufforderung lautet: cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 51: Disable
Konfiguration 3.1 System 3.1.5 disable Beschreibung Mit diesem Befehl schließen Sie den Privileged EXEC Modus. Sie befinden sich dann im User EXEC Modus. Voraussetzung Sie befinden sich im Privileged EXEC Modus. Die Eingabeaufforderung lautet: cli# Syntax Rufen Sie den Befehl ohne Parameter auf: disable Ergebnis Sie befinden sich jetzt im User EXEC Modus.
Seite 52: Logout
Konfiguration 3.1 System 3.1.7 logout Beschreibung Mit diesem Befehl verlassen Sie das Command Line Interface. Wenn Sie mit dem Gerät über Telnet verbunden sind, wird die Sitzung geschlossen. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 53 Konfiguration 3.1 System Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: ping [ip]<destination-address> [size<byte(0-2080)>] [count<packet_count(1-10)>] [timeout<seconds(1-100)>] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Verwendet eine IP-Adresse Adresse des gerufenen Teilnehmers gGeben Sie eine gültige IP-Adresse destination- address oder einen gültigen Hostnamen an.
Seite 54: Befehle Im Globalen Konfigurationsmodus
Konfiguration 3.1 System 3.1.9 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 55: Coordinates Latitude
Konfiguration 3.1 System 3.1.9.2 coordinates latitude Beschreibung Mit diesem Befehl geben Sie eine Breitenkoordinate an. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: coordinates latitude <latitude> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 56: Ethernetip
Konfiguration 3.1 System Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Eingabefeld für die Längenkoordinate max. 32 Zeichen longitude Um Leerzeichen in der Eingabe zu verwenden, geben Sie die Längenkoordinate mit Anfüh- rungszeichen ein: coordinates longitude "123 456" Ergebnis Die Längenkoordinate ist angelegt.
Seite 57: Interface
Konfiguration 3.1 System 3.1.9.5 interface Beschreibung Mit diesem Befehl wechseln Sie in den Interface Konfigurationsmodus. Dort bearbeiten Sie die Einstellungen für jeweils eine Schnittstelle. Sie wählen die Schnittstelle durch die Parametrierung dieses Befehls aus. Wenn Sie eine logische Schnittstelle angeben, die nicht existiert, wird diese angelegt. Die Bezeichnung der ausgewählten Schnittstelle wird in der Eingabeaufforderung angezeigt.
Seite 58: No Interface
Konfiguration 3.1 System Die Wertebereiche für die logische Schnittstelle VLAN entnehmen Sie der oberen Tabelle. Sie können nur Schnittstellen aufrufen, die Sie mit dem Befehl angelegt haben. vlan Die Wertebereiche für die physikalischen Schnittstellen sind von der Hardwareausstattung abhängig. Weitere Hinweise Sie verlassen den Interface Konfigurationsmodus mit dem Befehl oder exit...
Seite 59: Cli-Console-Timeout
Konfiguration 3.1 System 3.1.9.7 cli-console-timeout Beschreibung Mit diesem Befehl aktivieren Sie das automatische Ausloggen und Sie konfigurieren die Timeout-Einstellung für das CLI. Hinweis Keine automatische Abmeldung vom CLI Wenn die Verbindung nach der eingestellten Zeit nicht beendet wird, prüfen Sie am Telnet- Client die Einstellung der "Keep alive"-Funktion.
Seite 60: No Cli-Console-Timeout
Konfiguration 3.1 System 3.1.9.8 no cli-console-timeout Beschreibung Mit diesem Befehl deaktivieren Sie das automatische Ausloggen. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: no cli-console-timeout Ergebnis Das automatische Ausloggen ist deaktiviert. Weitere Hinweise Sie aktivieren das automatische Ausloggen mit dem Befehl cli-console-timeout...
Seite 61: System Contact
Konfiguration 3.1 System Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: pnio {off|on} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung PNIO ist deaktiviert. Wenn eine PROFINET-Verbindung aufge- baut ist, d. h. der PNIO AR-Status "Online" ist, können Sie PNIO nicht deaktivieren. PNIO ist aktiviert.
Seite 62: System Location
Konfiguration 3.1 System Ergebnis Die Kontaktinformationen sind im System angelegt. 3.1.9.11 system location Beschreibung Mit diesem Befehl geben Sie Standortinformationen für das System ein. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: system location <string>...
Seite 63: Befehle Im Interface-Konfigurationsmodus
Konfiguration 3.1 System Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: system name <string> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Eingabefeld für den Namen max. 255 Zeichen string Ergebnis Der Name ist im System angelegt. 3.1.10 Befehle im Interface-Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Interface Konfigurationsmodus aufrufen können.
Seite 64: No Alias
Konfiguration 3.1 System Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: alias <interface-name> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name der Schnittstelle max. 63 Zeichen interface-name Ergebnis Der Schnittstelle wurde ein Name zugewiesen. Weitere Hinweise Sie löschen den Namen der Schnittstelle mit Befehl no alias 3.1.10.2 no alias...
Seite 65: Duplex
Konfiguration 3.1 System 3.1.10.3 duplex Beschreibung Elektrische Schnittstellen können im Voll-Duplex-Modus oder im Halb-Duplex-Modus betrieben werden. Die Möglichkeit dazu hängt vom jeweils angeschlossenen Gerät ab. Optische Verbindungen werden immer im Voll-Duplex-Modus betrieben, da sie jeweils eine Faser für jede Übertragungsrichtung haben. Mit diesem Befehl konfigurieren Sie den Duplex-Modus einer Schnittstelle.
Seite 66: No Duplex
Konfiguration 3.1 System 3.1.10.4 no duplex Beschreibung Mit diesem Befehl setzen Sie den Duplex-Modus einer Schnittstelle auf den voreingestellten Wert zurück. Der voreingestellte Wert ist full Voraussetzung Sie befinden sich im Interface Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-if-$$$)# Syntax Rufen Sie den Befehl ohne Parameter auf: no duplex Ergebnis Der Duplex-Modus der Schnittstelle ist auf den voreingestellten Wert zurückgestellt.
Seite 67: No Lldp
Konfiguration 3.1 System Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: lldp{transmit|receive} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung das Senden von LLDP Pakete wird aktiviert transmit das Empfangen von LLDP Pakete wird aktiviert receive Bei Systemstart bzw. bei Verwendung des Befehls mit der Option oder restart...
Seite 68: Mtu
Konfiguration 3.1 System Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no lldp{transmit|receive} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung das Senden von LLDP Pakete wird deaktiviert transmit das Empfangen von LLDP Pakete wird deaktiviert receive Hinweis Beide Optionen deaktivieren Sie können bei einem Aufruf des Befehls nur eine Option auswählen.
Seite 69: Shutdown Complete
Konfiguration 3.1 System Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: mtu <frame-size(64-1514)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Größe der MTU in Byte 64 ... 1514 frame-size Bei Systemstart bzw. bei Verwendung des Befehls mit der Option oder restart memory...
Seite 70: No Shutdown
Konfiguration 3.1 System Ergebnis Die Schnittstelle ist abgeschaltet. Hinweis Wenn Sie diesen Befehl im Interface Konfigurationsmodus für ein VLAN (Eingabeaufforderung ) anwenden, ist ein Managementzugriff auf CLI(config-if-vlan-$)# das Gerät nicht mehr möglich. Dies betrifft die Konfiguration über CLI, WBM und SNMP. Ein Zugriff ist erst wieder nach dem Zurücksetzen des Geräts auf Werkseinstellungen mit dem Reset-Taster möglich.
Seite 71: Load And Save
Konfiguration 3.2 Load and Save Load and Save In diesem Kapitel werden Befehle zum Anzeigen, Kopieren, Speichern und Laden von Dateien für das Gerät beschrieben. Hinweis Beachten Sie bei der Installation einer Vorgängerversion kann es zu Verlust der Konfigurationsdaten kommen. In diesem Fall startet das Gerät nach der Installation der Firmware mit den werkseitigen Konfigurationseinstellungen.
Seite 72 Konfiguration 3.2 Load and Save Dateityp Beschreibung Laden Speichern Löschen WLANSer- Serverzertifikat. vCert (Nur im Client- Modus) WLANSig- Die Zip-Datei enthält Folgendes: csv-Datei mit den Messwerten des Signalrekor- • (Nur im ders Client- pdf-Datei mit den Messwerten und einer zusätz- •...
Seite 73 Detaillierte Konfigurationsinformationen z. B. Start- konfiguration, Benutzer, Zertifikate CountryList Die Zip-Datei enthält die Länderliste als csv- und als pdf-Datei. Debug Diese Datei beinhaltet Informationen für den Siemens Support. Electronic Data Sheet (EDS) Elektronische Datenblätter zur Beschreibung von Geräten im EtherNet/IP-Betrieb Firmware...
Seite 74: Die "Show"-Befehle
Konfiguration 3.2 Load and Save 3.2.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen. Dabei ersetzen Sie durch den "show"-Befehl, den Sie ausführen wollen. [Befehl] Beispiel do show cli-console-timeout...
Seite 75: Save Filetype
Konfiguration 3.2 Load and Save 3.2.2 save filetype Beschreibung Mit diesem Befehl speichern Sie Dateien auf einem TFTP-Server. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: save filetype <filetype>...
Seite 76: Load Tftp
Konfiguration 3.2 Load and Save 3.2.3 load tftp Beschreibung Mit diesem Befehl laden Sie Dateien von einem TFTP-Server. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: load tftp {ipv4 <ucast_addr>...
Seite 77: Befehle Im Globalen Konfigurationsmodus
Konfiguration 3.2 Load and Save 3.2.4 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 78: Delete
Konfiguration 3.2 Load and Save Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in diesen Modus loadsave zu wechseln. Die gültigen Dateitypen für die Befehle im LOADSAVE Konfigurationsmodus zeigen Sie mit dem globalen Befehl show loadsave tftp ● Wenn Sie den LOADSAVE Konfigurationsmodus mit dem Befehl verlassen, dann exit befinden Sie sich wieder im globalen Konfigurationsmodus.
Seite 79: Tftp Filename
Konfiguration 3.2 Load and Save 3.2.5.2 tftp filename Beschreibung Mit diesem Befehl weisen Sie einem Dateityp einen Namen zu. Der Dateityp bestimmt den Typ, der durch eine oder Aktion betroffen ist. tftp load tftp save Der Name bestimmt die Datei, die zum oder vom TFTP-Server kopiert wird. Voraussetzung Sie befinden sich im LOADSAVE Konfigurationsmodus.
Seite 80: Tftp Save
Konfiguration 3.2 Load and Save Voraussetzung ● Der Name der Datei ist festgelegt ● Sie befinden sich im LOADSAVE Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-loadsave)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: tftp load{showfiles|filetype<filetype>} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 81: Tftp Server
Konfiguration 3.2 Load and Save Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: tftp save {showfiles|filetype<filetype>} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung zeigt die verfügbaren Dateien an showfiles Schlüsselwort für einen Dateityp, der filetype geladen wird Name des Dateityps max.
Seite 82: Password
Konfiguration 3.2 Load and Save Parameter Beschreibung Wertebereich/Anmerkung Domainname (Fully Qualified Domain Maximal 100 Zeichen FQDN Name) Schlüsselwort für den Port des Ser- port vers, über den die TFTP-Verbindung läuft Nummer des Ports 1 … 65535 tcp port Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 83: Weitere Hinweise
Konfiguration 3.2 Load and Save Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: password {showfiles | filetype <filetype> [pw <password>]} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebe- reich/Anmerkung zeigt die verfügbaren Dateien an showfiles zeigt an, dass der Dateityp folgt, der geladen wird filetype Name des Dateityps max.
Seite 84 Konfiguration 3.2 Load and Save Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no password {showfiles | filetype <filetype>} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebe- reich/Anmerkung zeigt die verfügbaren Dateien an showfiles zeigt an, dass der Dateityp folgt, der geladen wird filetype Name des Dateityps max.
Seite 85: Reset And Defaults
Konfiguration 3.3 Reset and Defaults Reset and Defaults In diesem Kapitel werden Befehle zum Neustart des Geräts und zum Wiederherstellen der Ursprungskonfiguration beschrieben. 3.3.1 restart Beschreibung Mit diesem Befehl starten Sie das Gerät neu. Wählen Sie eine der folgenden Konfigurationseinstellungen: ●...
Seite 86 Konfiguration 3.3 Reset and Defaults Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: restart[{memory|factory}] Dabei haben die Parameter folgende Bedeutung: ● ohne Angabe von Parametern: startet das System mit der aktuellen Konfiguration neu Parameter Beschreibung Setzt das System auf die werkseitigen Konfigurationseinstellungen zurück und memory startet das System neu.
Seite 87: Configuration Save & Restore
Konfiguration 3.4 Configuration Save & Restore Configuration Save & Restore In diesem Kapitel werden Befehle zum Anzeigen, Speichern und Wiederherstellen von Konfigurationseinstellungen beschrieben. 3.4.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 88 Konfiguration 3.4 Configuration Save & Restore Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung zeigt die Konfigurationseinstellungen der Syslog syslog Funktion an zeigt die Konfigurationseinstellungen des Dy- dhcp namic Host Configuration Protocol an zeigt die Konfigurationseinstellungen von Qos (Quality of Service) an zeigt die Konfigurationseinstellungen des Spanning Tree Protocol an Schlüsselwort für eine VLAN Verbindung...
Seite 89: Write Startup-Config
Konfiguration 3.4 Configuration Save & Restore Wenn Sie den Befehl ohne Parameter aufrufen, werden nur die aktiven Betriebseinstellungen aller Module in allen Schnittstellen angezeigt, die nicht den voreingestellten Werten entsprechen. Ergebnis Die ausgewählten Konfigurationseinstellungen des Geräts werden angezeigt. 3.4.2 write startup-config Beschreibung Mit diesem Befehl speichern Sie die Änderungen an der Konfiguration in der Konfigurationsdatei.
Seite 90: Befehle Im Globalen Konfigurationsmodus
Konfiguration 3.4 Configuration Save & Restore 3.4.3 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 91: No Auto-Save
Konfiguration 3.4 Configuration Save & Restore 3.4.3.2 no auto-save Beschreibung Mit diesem Befehl deaktivieren Sie die Auto-Save-Funktion. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: no auto-save Ergebnis Die Auto-Save-Funktion ist deaktiviert. Der Trial-Modus ist eingeschaltet. Weitere Hinweise Sie aktivieren die Funktion mit dem Befehl auto-save...
Seite 92: Sinema
Konfiguration 3.5 SINEMA SINEMA 3.5.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen. Dabei ersetzen Sie durch den "show"-Befehl, den Sie ausführen wollen. [Befehl] Beispiel do show cli-console-timeout...
Seite 93: Befehle Im Globalen Konfigurationsmodus
Konfiguration 3.5 SINEMA 3.5.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 94 Konfiguration 3.5 SINEMA Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parametrierung auf: no sinema Ergebnis Die SINEMA-Konfigurationsschnittstelle ist deaktiviert. Weitere Hinweise Sie aktivieren die SINEMA-Konfigurationsschnittstelle mit dem Befehl sinema Sie zeigen die Einstellung, ob die SINEMA-Konfigurationsschnittstelle aktiviert oder deaktiviert ist, mit dem Befehl show sinema SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface...
Seite 95: Scalance Spezifische Funktionen
SCALANCE spezifische Funktionen In diesem Abschnitt finden Sie die Kapitel, die SCALANCE spezifische Funktionen beschreiben. PLUG Der C-PLUG bzw. KEY-PLUG speichert die Konfiguration eines Geräts und kann somit im Fall eines Geräteaustausches die Konfiguration des alten Geräts auf das neue Gerät übertragen.
Seite 96: Befehle Im Globalen Konfigurationsmodus
SCALANCE spezifische Funktionen 4.1 PLUG Syntax Rufen Sie den Befehl ohne Parameter auf: show plug Ergebnis Die aktuellen Informationen des C-PLUG bzw. KEY-PLUGs werden angezeigt. 4.1.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können.
Seite 97: Befehle Im Plug Konfigurationsmodus
SCALANCE spezifische Funktionen 4.1 PLUG 4.1.3 Befehle im Plug Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Plug Konfigurationsmodus aufrufen können. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in diesen Modus zu plug wechseln. ● Wenn Sie den Plug Konfigurationsmodus mit dem Befehl verlassen, dann befinden exit Sie sich wieder im globalen Konfigurationsmodus.
Seite 98: Write
SCALANCE spezifische Funktionen 4.1 PLUG 4.1.3.2 write Beschreibung Mit diesem Befehl formatieren Sie den C-PLUG bzw. KEY-PLUG und kopieren die aktuelle Gerätekonfiguration darauf. Voraussetzung ● Der C-PLUG bzw. KEY-PLUG ist formatiert. ● Sie befinden sich im Plug Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-plug)# Syntax Rufen Sie den Befehl ohne Parametrierung auf:...
Seite 99: Wbm
SCALANCE spezifische Funktionen 4.2 WBM Sie können auf dem Gerät den Zugriff über das Web Based Management zeitlich beschränken. Wenn eine bestimmte Zeit keine Eingabe erfolgt, wird die WBM-Sitzung beendet. In diesem Kapitel werden Befehle beschrieben, die für die Konfiguration dieser Eigenschaft relevant sind.
Seite 100: Befehle Im Globalen Konfigurationsmodus
SCALANCE spezifische Funktionen 4.2 WBM 4.2.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 101: No Web-Session-Timeout
SCALANCE spezifische Funktionen 4.2 WBM 4.2.2.2 no web-session-timeout Beschreibung Mit diesem Befehl deaktivieren Sie das automatischen Ausloggen. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: no web-session-timeout Ergebnis Das automatische Ausloggen ist deaktiviert. Weitere Hinweise Sie aktivieren das automatische Ausloggen mit dem Befehl web-session-timeout...
Seite 102: Signalrekorder
SCALANCE spezifische Funktionen 4.3 Signalrekorder Signalrekorder In diesem Kapitel werden Befehle beschrieben, die für das Arbeiten mit dem Signalrekorder relevant sind. 4.3.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 103: Wlan Signal-Recorder Start (Client)
SCALANCE spezifische Funktionen 4.3 Signalrekorder Ergebnis Der Status des Signalrekorders und der Aufzeichnung werden angezeigt. ● Wenn die Aufzeichnung gestartet ist, wird das konfigurierte Zeitintervall und die aktuelle Anzahl der aufgezeichneten Messwerte angezeigt. ● Wenn die Aufzeichnung gestoppt ist, wird das konfigurierte Zeitintervall und die Anzahl der aufgezeichneten Messwerte angezeigt.
Seite 104: Wlan Signal-Recorder Stop (Client)
SCALANCE spezifische Funktionen 4.3 Signalrekorder Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle wlan 0/X Zeitintervall in Millisekunden (ms), 1 - 60000 welches zwischen der Erfassung zweier Messwerte liegt Dieser Parameter gibt an, wie viele 1 - 20000 sample_number Messwerte aufgezeichnet werden.
Seite 105: Wlan Signal-Recorder Display (Client)
SCALANCE spezifische Funktionen 4.3 Signalrekorder Syntax ● Die WLAN-Schnittstelle ist aktiviert. Rufen Sie den Befehl mit folgender Parametrierung auf: wlan signal-recorder <wlan 0/X> stop Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle wlan 0/X Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 106 SCALANCE spezifische Funktionen 4.3 Signalrekorder Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan signal-recorder <wlan 0/X> <ms (100 - 60000)> display Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle wlan 0/X Zeitintervall in Millisekunden (ms), 100 - 60000 welches zwischen der Erfassung...
Seite 107: Wlan Signal-Recorder Display Sample_Number (Client)
SCALANCE spezifische Funktionen 4.3 Signalrekorder 4.3.5 wlan signal-recorder display sample_number (Client) Beschreibung Mit diesem Befehl konfigurieren und starten Sie die Aufzeichnung mit dem Signalrekorder. Die Messwerte werden im CLI ausgegeben und in Dateien protokolliert. Die Dateien können Sie nach dem Beenden der Aufzeichnung über http oder tftp als zip-Datei herunterladen. Die Werte werden alle 10 Minuten gespeichert.
Seite 108 SCALANCE spezifische Funktionen 4.3 Signalrekorder Ergebnis Die Aufzeichnung ist konfiguriert und wird gestartet. Die Messwerte werden im CLI ausgegeben und in Dateien protokolliert. Sind diese Dateien bereits vorhanden, werden diese überschrieben. Wenn die eingestellte Gesamtzahl der Messwerte erreicht ist, wird die Aufzeichnung automatisch gestoppt.
Seite 109: Ipcf
SCALANCE spezifische Funktionen 4.4 iPCF iPCF In diesem Kapitel werden Befehle beschrieben, die für das Arbeiten mit iPCF (industrial Point Coordination Function) relevant sind. Hinweis Die Befehle sind nur mit den folgenden KEY-PLUGs verfügbar: • W780 iFeatures (MLFB 6GK5 907-8PA00) •...
Seite 110: Wlan Interface Konfigurationsmodus
SCALANCE spezifische Funktionen 4.4 iPCF Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan ipcf <wlan 0/X> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle an. wlan 0/X Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 111: No Wlan Ipcf
SCALANCE spezifische Funktionen 4.4 iPCF Syntax Rufen Sie den Befehl ohne Parameter auf: wlan ipcf Ergebnis Der iPCF-Modus ist aktiviert. Weitere Hinweise Sie deaktivieren den iPCF-Modus mit dem Befehl no wlan ipcf Sie zeigen die Einstellung mit dem Befehl show wlan ipcf 4.4.2.2 no wlan ipcf Hinweis...
Seite 112: Wlan Ipcf Pnio-Support (Access Point)
SCALANCE spezifische Funktionen 4.4 iPCF 4.4.2.3 wlan ipcf pnio-support (Access Point) Hinweis Der Befehl ist nur mit dem folgenden KEY-PLUG verfügbar: • W740 iFeatures (MLFB 6GK5 907-4PA00) Beschreibung Mit diesem Befehl aktivieren Sie die optimierte Unterstützung von PNIO. Voraussetzung Das SCALANCE W700-Gerät ist im Access Point Modus. Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle.
Seite 113: Wlan Ipcf Cycle-Time (Access Point)
SCALANCE spezifische Funktionen 4.4 iPCF Voraussetzung Das SCALANCE W700-Gerät ist im Access Point Modus Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl ohne Parameter auf: no wlan ipcf pnio-support Ergebnis Die optimierte Unterstützung von PNIO ist aktiviert.
Seite 114: Wlan Ipcf Scan-Mode (Access Point)
SCALANCE spezifische Funktionen 4.4 iPCF Voraussetzung Das SCALANCE W700-Gerät ist im Access Point Modus. Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan ipcf cycle-time <ms (4-512)> Dabei hat der Parameter folgende Bedeutung Parameter Beschreibung...
Seite 115: Wlan Ipcf Signal-Quality-Threshold (Access Point)
SCALANCE spezifische Funktionen 4.4 iPCF Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan ipcf scan-mode {all-channels|next channel} Dabei haben die Parameter folgende Bedeutung Parameter Beschreibung Der Client scannt alle erlaubten Kanäle und wählt den Access Points mit der all channels besten Signalstärke aus und verbindet sich mit diesem.
Seite 116 SCALANCE spezifische Funktionen 4.4 iPCF Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan ipcf signal-quality-threshold <1-5> Dabei hat der Parameter folgende Bedeutung Parameter Beschreibung Wertebereich/Anmerkung Schwellenwerte Signalqualität in für Signalstärke RSSI Level Ergebnis Die Signalstärke für den Client ist vorgegeben. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan ipcf...
Seite 117: Ipcf-Mc
SCALANCE spezifische Funktionen 4.5 iPCF-MC iPCF-MC In diesem Kapitel werden Befehle beschrieben, die für das Arbeiten mit iPCF-MC (industrial Point Coordination Function - Management Channel) relevant sind. Hinweis Die Befehle sind nur verfügbar, wenn das SCALANCE W700-Gerät iPCF-MC unterstützt oder die Funktion entsprechend freigeschaltet werden kann. •...
Seite 118: Befehle Im Wlan Konfigurationsmodus
SCALANCE spezifische Funktionen 4.5 iPCF-MC Syntax Rufen Sie den Befehl ohne Parametrierung auf: show wlan ipcf-mc Ergebnis Die iPCF-MC-Einstellungen werden angezeigt. 4.5.2 Befehle im WLAN Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Konfigurationsmodus WLAN aufrufen können. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in diesen Modus zu wlan wechseln.
Seite 119 SCALANCE spezifische Funktionen 4.5 iPCF-MC Voraussetzung ● Sie befinden sich im WLAN Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-wlan)# ● Der Access Point verfügt über zwei WLAN-Schnittstellen (Dual AP). ● Access Point-Modus: Nur Dual APs mit KEY-PLUG W780 iFeatures (MLFB 6GK5 907- 8PA00) ●...
Seite 120: No Wlan Ipcf-Mc
SCALANCE spezifische Funktionen 4.5 iPCF-MC 4.5.2.2 no wlan ipcf-mc Hinweis Der Befehl ist nur verfügbar, wenn das SCALANCE W700-Gerät iPCF-MC unterstützt oder die Funktion entsprechend freigeschaltet werden kann. • iPCF-MC wird mit Hilfe der folgenden KEY-PLUGs freigeschaltet: – W780 iFeatures (MLFB 6GK5 907-8PA00) –...
Seite 121: Wlan Ipcf-Mc Cycle-Time (Access Point)
SCALANCE spezifische Funktionen 4.5 iPCF-MC 4.5.2.3 wlan ipcf-mc cycle-time (Access Point) Hinweis Der Befehl ist nur verfügbar, wenn das SCALANCE W700-Gerät iPCF-MC unterstützt oder die Funktion entsprechend freigeschaltet werden kann. • iPCF-MC wird mit Hilfe der folgenden KEY-PLUGs freigeschaltet: – W780 iFeatures (MLFB 6GK5 907-8PA00) –...
Seite 122: Wlan Ipcf-Mc Mgmt-Scan-Period (Client)
SCALANCE spezifische Funktionen 4.5 iPCF-MC 4.5.2.4 wlan ipcf-mc mgmt-scan-period (Client) Hinweis Der Befehl ist nur verfügbar, wenn das SCALANCE W700-Gerät iPCF-MC unterstützt oder die Funktion entsprechend freigeschaltet werden kann. • iPCF-MC wird mit Hilfe der folgenden KEY-PLUGs freigeschaltet: – W780 iFeatures (MLFB 6GK5 907-8PA00) –...
Seite 123: Aeroscout
SCALANCE spezifische Funktionen 4.6 AeroScout AeroScout SCALANCE W Access Points unterstützen Tags der Firma AeroScout. Tags sind batteriebetriebene RFID-Sensoren, die zyklisch ihre Daten als Mutlicast-Frames versenden. Sie liefern Informationen über Temperatur und Bewegung und ermöglichen es dem Benutzer, Benachrichtigungen zu senden. Hinweis Dieser Befehl ist nur verfügbar, wenn folgende Bedingungen erfüllt sind: •...
Seite 124 SCALANCE spezifische Funktionen 4.6 AeroScout Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan aeroscout <wlan 0/X> Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle wlan 0/X Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 125: Wlan Interface Konfigurationsmodus
SCALANCE spezifische Funktionen 4.6 AeroScout 4.6.2 WLAN Interface Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Interface Konfigurationsmodus WLAN aufrufen können. Abhängig von der eingestellten Schnittstelle sind verschiedene Befehlssätze verfügbar. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in interface wlan 0/X diesen Modus zu wechseln.
Seite 126: Spektrumanalysator
SCALANCE spezifische Funktionen 4.7 Spektrumanalysator cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl ohne Parameter auf: wlan no aeroscout Ergebnis AeroScout ist deaktiviert. Spektrumanalysator In diesem Kapitel werden Befehle beschrieben, die für das Arbeiten mit dem Spektrumanalysator relevant sind. Mit dem Spektrumanalysator können Sie elektromagnetische Signale eines Frequenzbereichs erkennen und darstellen.
Seite 127: Wlan Interface Konfigurationsmodus
SCALANCE spezifische Funktionen 4.7 Spektrumanalysator Syntax Rufen Sie den Befehl ohne Parametrierung auf: show wlan spectrumanalyzer Ergebnis Die Einstellungen des Spektrumanalysators werden angezeigt. 4.7.2 WLAN Interface Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Interface Konfigurationsmodus WLAN aufrufen können. Abhängig von der eingestellten Schnittstelle sind verschiedene Befehlssätze verfügbar.
Seite 128 SCALANCE spezifische Funktionen 4.7 Spektrumanalysator Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan spectrumanalyzer centerfrequency { show-frequencies | frequency} Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Zeigt eine Liste der einstellbaren Wie viele Kanäle angezeigt werden, show-frequencies Mittenfrequenzen.
Seite 129: Wlan Spectrumanalyzer Start (Access Point)
SCALANCE spezifische Funktionen 4.7 Spektrumanalysator 4.7.2.2 wlan spectrumanalyzer start (Access Point) Beschreibung Mit diesem Befehl starten Sie die Messung mit dem Spektrumanalysator. Wenn Sie eine neue Messung starten, wird die vorherige Messung überschrieben. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Hinweis Wenn der Spektrumanalysator gestartet ist, werden auf beiden WLAN-Schnittstellen alle WLAN-Verbindungen getrennt.
Seite 130: Wlan Spectrumanalyzer Stop (Access Point)
SCALANCE spezifische Funktionen 4.7 Spektrumanalysator 4.7.2.3 wlan spectrumanalyzer stop (Access Point) Beschreibung Mit diesem Befehl beenden Sie die Aufzeichnung mit dem Spektrumanalysator. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung ● Die WLAN-Schnittstelle ist aktiviert. ● Eine Aufzeichnung wurde gestartet. ●...
Seite 131: Systemzeit
Systemzeit In diesem Abschnitt finden Sie die Kapitel, die den Bezug und die Einstellung der Systemuhrzeit beschreiben. System Time Setting In diesem Kapitel werden Befehle beschrieben, die für die Konfiguration der Systemuhrzeit relevant sind. 5.1.1.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen.
Seite 132: Show Dst Info
Systemzeit 5.1 System Time Setting 5.1.1.3 show dst info Beschreibung Dieser Befehl zeigt die im Gerät gespeicherten Einträge für die Sommerzeit an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf:...
Seite 133: Time
Systemzeit 5.1 System Time Setting 5.1.2.1 time Beschreibung Mit diesem Befehl konfigurieren Sie den Bezug der Systemuhrzeit. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: time{manual|ntp|sntp|SINEC} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung die Systemuhrzeit wird vom Anwender eingegeben...
Seite 134: Time Set
Systemzeit 5.1 System Time Setting 5.1.2.2 time set Beschreibung Mit diesem Befehl stellen Sie die Systemuhr. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: time set hh:mm:ss <day (1-31)> {january|february|march|april|may|june|july|august|september|october|november|decembe <year (2000 - 2035)>...
Seite 135: Time Dst Date
Systemzeit 5.1 System Time Setting 5.1.2.3 time dst date Beschreibung Mit diesem Befehl konfigurieren Sie den Beginn und das Ende der Sommerzeit. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: time dst date <name(16>...
Seite 136: Time Dst Recurring
Systemzeit 5.1 System Time Setting 5.1.2.4 time dst recurring Beschreibung Mit diesem Befehl konfigurieren Sie den Beginn und das Ende der Sommerzeit durch eine generische Beschreibung. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: time dst recurring <name(16)>...
Seite 137: No Time Dst
Systemzeit 5.2 NTP Client 5.1.2.5 no time dst Beschreibung Mit diesem Befehl löschen Sie den Eintrag für Beginn und Ende der Sommerzeit mit dem angegebenen Namen. Wenn Sie keinen Namen als Parameter angeben, werden alle Einträge gelöscht. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax...
Seite 138: Show Ntp Info
Systemzeit 5.2 NTP Client 5.2.1.1 show ntp info Beschreibung Dieser Befehl zeigt die aktuellen Einstellungen für das Network Time Protocol (NTP) an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf:...
Seite 139: Befehle Im Ntp Konfigurationsmodus
Systemzeit 5.2 NTP Client Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: Ergebnis Sie befinden sich jetzt im NTP Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-ntp)# Weitere Hinweise Sie verlassen den NTP Konfigurationsmodus mit dem Befehl oder exit 5.2.3...
Seite 140: No Ntp Server
Systemzeit 5.2 NTP Client Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: ntp server{ipv4 <ip_addr> | fqdn-name <FQDN>}[port<123,1025-36564>][poll<seconds(64- 1024)>] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Schlüsselwort für eine IPv4-Adresse ipv4 Wert für die IPv4-Adresse des Zeitser- Geben Sie eine gültige IPv4- ip_addr vers...
Seite 141: Ntp Time Diff
Systemzeit 5.2 NTP Client Syntax Rufen Sie den Befehl ohne Parametrierung auf: no ntp server Ergebnis Die Verbindung zu einem Server ist auf dem NTP-Client gelöscht. Weitere Hinweise Sie konfigurieren die Verbindung zu einem Server mit dem Befehl ntp server Siehe auch Schnittstellenbezeichnungen und Adressen (Seite 27) 5.2.3.3...
Seite 142: Sntp Client
Systemzeit 5.3 SNTP Client SNTP Client In diesem Kapitel werden Befehle beschrieben, die für die Konfiguration des SNTP-Client relevant sind. 5.3.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 143: Show Sntp Unicast-Mode Status
Systemzeit 5.3 SNTP Client Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show sntp status Ergebnis Die Einstellungen des SNTP werden angezeigt. 5.3.1.3 show sntp unicast-mode status Beschreibung...
Seite 144: Befehle Im Globalen Konfigurationsmodus
Systemzeit 5.3 SNTP Client 5.3.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 145: Befehle Im Sntp Konfigurationsmodus
Systemzeit 5.3 SNTP Client 5.3.3 Befehle im SNTP Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im SNTP Konfigurationsmodus aufrufen können. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in diesen Modus zu sntp wechseln. ● Wenn Sie den SNTP Konfigurationsmodus mit dem Befehl verlassen, dann befinden exit Sie sich wieder im globalen Konfigurationsmodus.
Seite 146: Sntp Unicast-Server
Systemzeit 5.3 SNTP Client Ergebnis Die Zeitzone der Systemuhrzeit ist konfiguriert. Weitere Hinweise Sie zeigen die Einstellungen dieser Funktion und weitere Informationen mit dem Befehl show sntp status 5.3.3.2 sntp unicast-server Beschreibung Mit diesem Befehl konfigurieren Sie einen SNTP-Unicast-Server. Voraussetzung ●...
Seite 147: No Sntp Unicast-Server
Systemzeit 5.3 SNTP Client Weitere Hinweise Sie setzen die Einstellung mit dem Befehl auf den voreingestellten no sntp unicast-server Wert zurück. Sie zeigen diese Einstellung und weitere Informationen mit dem Befehl show sntp unicast– mode status 5.3.3.3 no sntp unicast-server Beschreibung Mit diesem Befehl löschen Sie die Attribute für einen SNTP-Unicast-Server und setzen die Adresse zurück.
Seite 148: Sntp Client Addressing-Mode
Systemzeit 5.3 SNTP Client 5.3.3.4 sntp client addressing-mode Beschreibung Mit diesem Befehl konfigurieren Sie den Adressierungsmodus des SNTP-Clients als Unicast oder Broadcast. Voraussetzung ● Der SNTP-Client ist aktiviert. ● Sie befinden sich im SNTP Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-sntp)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: sntp client addressing-mode{unicast|broadcast} Dabei haben die Parameter folgende Bedeutung:...
Seite 149: Netzstrukturen
Netzstrukturen WLAN In diesem Kapitel werden Befehle zum Konfigurieren und Kontrollieren des Wireless LANs (WLANs) beschrieben. Einige Befehle sind nur in der Betriebsart "Access Point" oder in der Betriebsart "Client" verfügbar. In diesen Fällen wurden die Überschriften durch den Begriff Access Point oder Client ergänzt.
Seite 150: Show Wlan Allowed Channels
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan advanced <wlan 0/X> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle an. wlan 0/X Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 151: Show Wlan Antennas
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan allowed channels <wlan 0/X> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle an. wlan 0/X Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 152: Show Wlan Ap (Access Point)
Netzstrukturen 6.1 WLAN 6.1.1.4 show wlan ap (Access Point) Beschreibung Der Befehl zeigt die Konfigurationsparameter des Access Points an. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 153: Show Wlan Advanced-11N
Netzstrukturen 6.1 WLAN 6.1.1.5 show wlan advanced-11n Beschreibung Der Befehl zeigt die 802.11n-Konfiguration an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan advanced-11n <wlan 0/X>...
Seite 154: Show Wlan Basic
Netzstrukturen 6.1 WLAN Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan available-ap-list <wlan 0/X> [connected] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 155: Show Wlan Client (Client)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan basic <wlan 0/X> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle an. wlan 0/X Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 156: Show Wlan Client-List (Access Point)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan client <wlan 0/X> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle an. wlan 0/X Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 157: Show Wlan Client-List-Vap (Access Point)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan client-list [wlan 0/X [{mac <macaddr> | sys <sysname> | AID}]] Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebe- reich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige wlan 0/X Schnittstelle an.
Seite 158: Show Wlan Data Rates (Access Point)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan client-list-vap vapX 0/Y [AID] Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung VAP-Schnittstelle Geben Sie eine gültige Schnittstelle an. vapX 0/Y Verbindungs-ID des Clients. Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 159: Show Wlan Device
Netzstrukturen 6.1 WLAN Ergebnis Die konfigurierten Datenübertragungsgeschwindigkeiten für die entsprechende WLAN- Schnittstelle werden in tabellarischer Form angezeigt. Die Anzeige der Tabellen ist abhängig vom gewählten Frequenzband und dem Übertragungstandard. 6.1.1.12 show wlan device Beschreibung Dieser Befehl zeigt die WLAN-Grundkonfiguration für das SCALANCE W700-Gerät an, z. B. die Betriebsart (Access Point oder Client).
Seite 160: Show Wlan Overlap-Ap-List (Access Point)
Netzstrukturen 6.1 WLAN 6.1.1.13 show wlan overlap-ap-list (Access Point) Beschreibung Dieser Befehl zeigt alle Access Points, die auf dem eingestellten oder auf benachbarten Kanälen (bei 2,4 GHz) sichtbar sind. Wenn hier Einträge vorhanden sind, ist der maximale Datendurchsatz des Access Points beeinträchtigt. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar.
Seite 161 Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl ohne Parametrierung auf: show wlan overview Ergebnis Die Konfiguration des SCALANCE W700-Geräts wird angezeigt. Der Inhalt ist abhängig von der eingestellten Betriebsart. ● Access Point: – Radio – WLAN mode – Configured Channel –...
Seite 162: Show Wlan Statistics
Netzstrukturen 6.1 WLAN 6.1.1.15 show wlan statistics Beschreibung Dieser Befehl zeigt folgende Statistiken an: ● wie viele fehlerhafte Telegramme pro WLAN-Schnittstelle empfangen bzw. gesendet wurden. ● wie viele Telegramme pro VAP-Schnittstelle gesendet wurden. ● wie viele Telegramme pro VAP-Schnittstelle empfangen wurden Im Access Point-Modus sind zusätzlich folgende Statistiken verfügbar: ●...
Seite 163: Show Wlan Ssid-Table (Client)
Netzstrukturen 6.1 WLAN 6.1.1.16 show wlan ssid-table (Client) Beschreibung Dieser Befehl zeigt in einer Tabelle die SSIDs der Access Points an, zu denen das Client- Gerät eine Funkverbindung aufbauen kann. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 164: Show Wlan Vap (Access Point)
Netzstrukturen 6.1 WLAN 6.1.1.17 show wlan vap (Access Point) Beschreibung Dieser Befehl zeigt die Konfiguration der VAP-Schnittstelle an. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 165: Show Wlan Wds (Access Point)
Netzstrukturen 6.1 WLAN 6.1.1.18 show wlan wds (Access Point) Beschreibung Dieser Befehl zeigt die Konfiguration der WDS-Schnittstelle an. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 166: Show Wlan Wds-List (Access Point)
Netzstrukturen 6.1 WLAN 6.1.1.19 show wlan wds-list (Access Point) Beschreibung Dieser Befehl zeigt die WDS-Partner an, die mit der WLAN-Schnittstelle verbunden sind. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 167: Clear Wlan Statistics
Netzstrukturen 6.1 WLAN Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show wlan ip-mapping Ergebnis Die IP-Mapping-Tabelle wird angezeigt. 6.1.2 clear wlan statistics Beschreibung Mit diesem Befehl setzen Sie die WLAN-Statistiken zurück.
Seite 168: Befehle Im Globalen Konfigurationsmodus
Netzstrukturen 6.1 WLAN 6.1.3 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 169: Befehle Im Wlan Konfigurationsmodus
Netzstrukturen 6.1 WLAN 6.1.4 Befehle im WLAN Konfigurationsmodus. In diesem Kapitel werden Befehle beschrieben, die Sie im Konfigurationsmodus WLAN aufrufen können. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in diesen Modus zu wlan wechseln. Befehle zu anderen Themen, die im Konfigurationsmodus WLAN aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 170: Commit Mode
Netzstrukturen 6.1 WLAN Ergebnis Die Betriebsart des SCALANCE W700-Geräts ist festgelegt. Hinweis Wenn Sie die Betriebsart ändern, ist ein Neustart des SCALANCE W700-Geräts erforderlich. Bevor das Gerät neu startet, wird eine Sicherheitsabfrage angezeigt. Wenn Sie die Sicherheitsabfrage bestätigen, startet das SCALANCE W700-Gerät automatisch mit der neuen Betriebsart.
Seite 171: Commit Wlan-Settings
Netzstrukturen 6.1 WLAN Ergebnis Die Übermittlungsart ist festgelegt. Weitere Hinweise Sie zeigen die Einstellungen für die Übermittlungsart mit dem Befehl show wlan device Siehe auch show wlan device (Seite 159) commit wlan-settings (Seite 171) 6.1.4.3 commit wlan-settings Beschreibung Mit diesem Befehl bestätigen Sie geänderten WLAN-Einstellungen. Danach sind die geänderten WLAN-Einstellungen auf dem SCALANCE W700-Gerät wirksam.
Seite 172: Country
Netzstrukturen 6.1 WLAN 6.1.4.4 country Beschreibung Mit diesem Befehl legen Sie das Land fest, in dem das SCALANCE W700-Gerät eingesetzt wird. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: country { show-countries | code <iso code>...
Seite 173: Befehle Im Wlan Interface-Konfigurationsmodus
Netzstrukturen 6.1 WLAN 6.1.5 Befehle im WLAN Interface-Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Interface Konfigurationsmodus WLAN aufrufen können. Abhängig von der eingestellten Schnittstelle sind verschiedene Befehlssätze verfügbar. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in interface wlan 0/X diesen Modus zu wechseln.
Seite 174 Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan allowed channels{ all | none | {[add][del]} [ 2.4 | 4 | 5 ] <channels> } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Alle erlaubten Kanäle werden in die Liste übernommen. none Access Point: •...
Seite 175: Wlan Allowed Channels Only
Netzstrukturen 6.1 WLAN 6.1.5.2 wlan allowed channels only Beschreibung Mit diesem Befehl aktivieren Sie die Funktion " ". Nur die Kanäle Use Allowed Channels only werden verwendet, die Sie mit dem Befehl festgelegt haben. wlan allowed channels list Voraussetzung Sie befinden sich im Interface-Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax...
Seite 176: Wlan Alternative Channel (Access Point)
Netzstrukturen 6.1 WLAN cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl ohne Parametrierung auf: no wlan allowed channels only Ergebnis Die Funktion ist deaktiviert. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan allowed channels <wlan 0/X> Sie aktivieren die Funktion mit Befehl wlan allowed channels only Siehe auch wlan allowed channels only (Seite 175)
Seite 177: Wlan Ampdu
Netzstrukturen 6.1 WLAN Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Listet alle verfügbaren Kanäle auf. show-channels Nummer des alternativen Kanals Default-Wert: 0 (AUTO) number Wenn sich der Access Point selbst einen freien Kanal suchen soll, ver- wenden Sie "0". Ergebnis Der alternative Kanal ist eingestellt.
Seite 178: No Wlan Ampdu
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan advanced-11n <wlan 0/X> Sie deaktivieren die Funktion mit Befehl no wlan ampdu Siehe auch no wlan ampdu (Seite 178) 6.1.5.6 no wlan ampdu Beschreibung Mit diesem Befehl deaktivieren Sie das Senden von AMPDU-Datenpaketen. Wenn die Funktion deaktiviert ist, können nur noch AMPDU-Datenpakete empfangen werden.
Seite 179: Wlan Ampdu Bytes-Limit
Netzstrukturen 6.1 WLAN 6.1.5.7 wlan ampdu bytes-limit Beschreibung Mit diesem Befehl legen Sie die Größe für das AMPDU-Datenpaket in Bytes fest, die es maximal erreichen darf. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung ● Der Übertragungsstandard IEEE 802.11n ist aktiviert. Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle.
Seite 180: Wlan Amsdu
Netzstrukturen 6.1 WLAN Voraussetzung ● Der Übertragungsstandard IEEE 802.11n ist aktiviert. Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan ampdu frames-limit <frames(2-64)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 181: No Wlan Amsdu
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan advanced-11n <wlan 0/X> Sie deaktivieren die Funktion mit Befehl no wlan amsdu 6.1.5.10 no wlan amsdu Beschreibung Mit diesem Befehl deaktivieren Sie das Senden von A-MSDU-Datenpaketen. Wenn die Funktion deaktiviert ist, können nur noch A-MSDU-Datenpakete empfangen werden.
Seite 182: Wlan Antenna Additional-Attenuation
Netzstrukturen 6.1 WLAN Voraussetzung ● Der Übertragungsstandard IEEE 802.11n ist aktiviert. ● Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan amsdu packet-size <size (50-200)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Werte bzw.
Seite 183: Wlan Antenna Cable-Length
Netzstrukturen 6.1 WLAN Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Antennenanschluss X = 1 index Dämpfung in Dezibel [dB] 0...70 Default: 0 Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)". Ergebnis Die zusätzliche Dämpfung ist festgelegt.
Seite 184: Wlan Antenna Gain-2-4Ghz
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die eingestellte Kabellänge mit dem Befehl show wlan antennas <wlan 0/X> 6.1.5.14 wlan antenna gain-2-4GHz Beschreibung Mit diesem Befehl legen Sie fest, welchen Antennengewinn die Antenne vom Typ "User defined" im Frequenzband 2.4 GHz hat. Prüfen Sie mit dem Befehl , ob mit show wlan basic der Einstellung die maximal zugelassene Sendeleistung überschritten wird.
Seite 185: Wlan Antenna Type
Netzstrukturen 6.1 WLAN Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan antenna gain-5GHz <index(1-3)> <dBi (0-30)> Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Antennenanschluss 1...3...
Seite 186: Wlan Antenna Mode
Netzstrukturen 6.1 WLAN Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Zeigt eine Liste der unterstützten show-types Antennen mit zugehörigem Antennen- Index an. Antennenanschluss 1...3 index Antennen-Index geben Sie den gewünschten Antennen- antenna-index Index ein. Eine Übersicht über die im SCALANCE W700-Gerät verfügbaren Antennen- Indizes erhalten Sie mit dem Befehl wlan...
Seite 187: Wlan Any Ssid (Client)
Netzstrukturen 6.1 WLAN Ergebnis Die Verwendung der Antenne ist festgelegt. Die folgende Tabelle zeigt, welche Kombinationen möglich sind: Index 1 Index 2 Rx\Tx Rx\Tx Rx\Tx Rx\Tx Rx\Tx Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan antennas <wlan 0/X> 6.1.5.18 wlan any ssid (Client) Beschreibung...
Seite 188: No Wlan Any Ssid (Client)
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan client <wlan 0/X> Sie deaktivieren die Funktion mit Befehl no wlan any ssid. Siehe auch no wlan any ssid (Client) (Seite 188) vap broadcast ssid (Access Point) (Seite 227) 6.1.5.19 no wlan any ssid (Client) Beschreibung...
Seite 189: Wlan Background Scan Interval (Client)
Netzstrukturen 6.1 WLAN Siehe auch wlan any ssid (Client) (Seite 187) 6.1.5.20 wlan background scan interval (Client) Beschreibung Mit diesem Befehl legen Sie das Intervall fest, in dem der Client nach weiteren Access Points sucht. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle.
Seite 190: Wlan Background Scan Mode (Client)
Netzstrukturen 6.1 WLAN 6.1.5.21 wlan background scan mode (Client) Beschreibung Mit diesem Befehl konfigurieren Sie, wie der Client nach weiteren Access Points sucht. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax...
Seite 191: Wlan Beacon Interval (Access Point)
Netzstrukturen 6.1 WLAN 6.1.5.22 wlan beacon interval (Access Point) Beschreibung Mit diesem Befehl legen Sie das Intervall fest, mit der das SCALANCE W700-Gerät Beacons sendet. Beacons sind zyklisch versendete Pakete, mit denen ein Access Point die Clients über seine Existenz informiert. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar.
Seite 192: Wlan Channel (Access Point)
Netzstrukturen 6.1 WLAN 6.1.5.23 wlan channel (Access Point) Beschreibung Mit diesem Befehl legen Sie den Kanal fest, über den der Access Point mit dem Client kommuniziert. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax...
Seite 193: Wlan Client Mac Mode (Client)
Netzstrukturen 6.1 WLAN 6.1.5.24 wlan client mac mode (Client) Beschreibung Mit diesem Befehl legen Sie fest, wie dem Client die MAC-Adresse zugeordnet wird. Diese MAC-Adresse wird vom Client zur Kommunikation mit dem Access Point verwendet. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle.
Seite 194: Wlan Client Mac Address (Client)
Netzstrukturen 6.1 WLAN 6.1.5.25 wlan client mac address (Client) Beschreibung Mit diesem Befehl legen Sie die MAC-Adresse des Clients fest. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung ● Die MAC-Adresse wird dem Client manuell zugeordent. Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax...
Seite 195: Wlan Data Rates-11Abg Selected Only (Access Point)
Netzstrukturen 6.1 WLAN 6.1.5.26 wlan data rates-11abg selected only (Access Point) Beschreibung Mit diesem Befehl aktivieren Sie die Funktion "Use selected data rates only". Nur die Datenübertragungsgeschwindigkeiten werden verwendet, die Sie mit dem Befehl wlan data festgelegt haben. rate-11abg Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar.
Seite 196: No Wlan Data Rates-11Abg Selected Only (Access Point)
Netzstrukturen 6.1 WLAN 6.1.5.27 no wlan data rates-11abg selected only (Access Point) Beschreibung Mit diesem Befehl aktivieren Sie die automatische Auswahl der Datenübertragungsgeschwindigkeit. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface-Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# ●...
Seite 197: Wlan Data Rates-11N Selected Only (Access Point)
Netzstrukturen 6.1 WLAN 6.1.5.28 wlan data rates-11n selected only (Access Point) Beschreibung Mit diesem Befehl aktivieren Sie die Funktion "Use selected data rates only". Nur die Datenübertragungsgeschwindigkeiten werden verwendet, die Sie mit dem Befehl wlan data festgelegt haben. rate-11n Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar.
Seite 198: No Wlan Data Rates-11N Selected Only (Access Point)
Netzstrukturen 6.1 WLAN 6.1.5.29 no wlan data rates-11n selected only (Access Point) Beschreibung Mit diesem Befehl aktivieren Sie die automatische Auswahl der Datenübertragungsgeschwindigkeit. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface-Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# ●...
Seite 199: Wlan Data Rate-11Abg (Access Point)
Netzstrukturen 6.1 WLAN 6.1.5.30 wlan data rate-11abg (Access Point) Beschreibung Mit diesem Befehl weisen Sie die Datenübertragungsgeschwindigkeiten der gewünschten WLAN-Schnittstelle zu. Ausschließlich die gewählten Datenübertragungsgeschwindigkeiten werden dann vom Access Point zur Kommunikation mit den Clients verwendet. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface-Konfigurationsmodus der WLAN-Schnittstelle.
Seite 200: Wlan Data Rate-11N (Access Point)
Netzstrukturen 6.1 WLAN Hinweis Sie müssen mindestens eine Datenübertragungsgeschwindigkeit und ein " " der WLAN- Basic Schnittstelle zuweisen. Ergebnis Die Datenübertragungsgeschwindigkeiten sind der WLAN-Schnittstelle zugewiesen. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan data rates Sie aktivieren die Funktion mit Befehl wlan data rates-11abg selected only Sie konfigurieren den Übertragungsstandard mit dem Befehl wlan mode...
Seite 201: Wlan Data Rate-11Abg Defaults (Access Point)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan data rate-11n { show-MCS-indexes | {add | del} <index> | all | none } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Zeigt eine Liste der verfügbaren Datenübertragungsgeschwindigkeiten show-MCS-indexes (MCS-Indizes).
Seite 202: Wlan Data Rate-11N Defaults (Access Point)
Netzstrukturen 6.1 WLAN Voraussetzung Sie befinden sich im Interface-Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# ● Der Übertragungsstandard IEEE 802.11a/b/g/n ist eingestellt. ● Die Funktion "Use selected data rates only" ist aktiviert. Syntax Rufen Sie den Befehl ohne Parametrierung auf: wlan data rate-11abg defaults Ergebnis Die Auswahl wurde auf die Standardeinstellung zurückgesetzt.
Seite 203: Wlan Dfs
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl ohne Parametrierung auf: wlan data rate-11n defaults Ergebnis Die Auswahl wurde auf die Standardeinstellung zurückgesetzt. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan data rates Sie deaktivieren die Funktion mit Befehl no wlan data rates-11n selected only Sie konfigurieren die Datenübertragungsgeschwindigkeiten mit dem Befehl wlan data rate-...
Seite 204: No Wlan Dfs
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan basic <wlan 0/X> Sie deaktivieren die Funktion mit Befehl (Default-Einstellung). no wlan dfs Siehe auch no wlan dfs (Seite 204) 6.1.5.35 no wlan dfs Beschreibung Mit diesem Befehl deaktivieren Sie die Funktion "DFS". Diese Einstellung ist standardmäßig aktiviert.
Seite 205: Wlan Dfs Prefer-Configured-Channel
Netzstrukturen 6.1 WLAN 6.1.5.36 wlan dfs prefer-configured-channel Beschreibung Wenn der konfigurierte Kanal einer WLAN-Schnittstelle durch Radarerkennung gesperrt wurde und nach 30 Minuten wieder frei wird, wechselt der Access Point automatisch wieder zu dem konfigurierten Kanal. Bevor der Access Point die Kommunikation auf dem konfigurierten Kanal startet, sucht er 60 Sekunden nach Primärnutzern auf dem Kanal.
Seite 206: No Wlan Dfs Prefer-Configured-Channel
Netzstrukturen 6.1 WLAN 6.1.5.37 no wlan dfs prefer-configured-channel Beschreibung Mit diesem Befehl deaktivieren Sie, dass der Access Point automatisch wieder zu dem konfigurierten Kanal wechselt, nachdem der Kanal nach einer Sperrung wieder freigegeben wird. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax...
Seite 207: No Wlan Dfs Multi-Radar-Detection
Netzstrukturen 6.1 WLAN Voraussetzung ● DFS ist aktiv. ● Sie haben eine Anlagen mit mehreren Access Points. ● Die Access Points sind über ein Ethernet-Netzwerk miteinander verbunden. ● Die Access Points senden auf dem gleichen Kanal. ● Der Access Point wählt den Kanal nicht automatisch. ●...
Seite 208: Wlan Dtim (Access Point)
Netzstrukturen 6.1 WLAN Ergebnis Die Funktion ist deaktiviert. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan advanced <wlan 0/X> Sie aktivieren die Funktion mit Befehl wlan dfs multi-radar-detection 6.1.5.40 wlan dtim (Access Point) Beschreibung Mit diesem Befehl konfigurieren Sie das DTIM-Intervall. Das DTIM-Intervall (1-15) legt die Anzahl der Beacons fest, die versendet werden, bevor der Access Point die Pakete (Broadcast/Unicast/Multicast) an den Client sendet.
Seite 209: Wlan Ssid-Table Edit (Client)
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan advanced <wlan 0/X> 6.1.5.41 wlan ssid-table edit (Client) Beschreibung Mit diesem Befehl ändern oder löschen Sie einen Eintrag in der SSID-Liste. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle.
Seite 210: Wlan Force Roaming Eth-Down (Access Point)
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die Liste mit dem Befehl show wlan ssid-table <wlan 0/X> Sie löschen einen SSID-Eintrag mit dem Befehl wlan ssid-table edit <index (1-8)> delete Siehe auch show wlan ssid-table (Client) (Seite 163) 6.1.5.42 wlan force roaming eth-down (Access Point) Beschreibung Wenn die drahtgebundene Ethernet-Schnittstelle nicht mehr zur Verfügung steht (Kabelbruch, Stecker gezogen), erhält ein über das Funknetz angebundener Client davon...
Seite 211: No Wlan Force Roaming Eth-Down (Access Point)
Netzstrukturen 6.1 WLAN 6.1.5.43 no wlan force roaming eth-down (Access Point) Beschreibung Mit diesem Befehl deaktivieren Sie das Roaming bei Verbindungsabbruch auf der Ethernet- Schnittstelle. Diese Einstellung ist standardmäßig aktiviert. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle.
Seite 212: Wlan Frequency Band (Access Point)
Netzstrukturen 6.1 WLAN Voraussetzung ● Der Übertragungsstandard 802.11g oder 802.11a ist eingestellt. ● Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan fragmentation threshold <bytes(256-2346)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 213: Wlan Frequency Band (Client)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan frequency band { 2.4 | 5 } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Frequenzband 2.4 GHz Default-Einstellung: WLAN1: 2.4 GHz Default-Einstellung: WLAN2: 5 GHz Frequenzband 5,2 (4,9;...
Seite 214: Wlan Guard Interval (Access Point)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan frequency band { all | 2.4 | 5 } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Beide Frequenzbänder werden benutzt.. Default-Einstellungen: WLAN1: 2.4 Frequenzband 2.4 GHz Frequenzband 5,2 (4,9;...
Seite 215: Wlan Ht Channel Width (Access Point)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan guard interval { GI400 | GI800 } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Sendepause beträgt 400 ns (Default-Einstellung) GI400 Sendepause beträgt 800 ns GI800 Ergebnis Die Funktion ist aktiviert und die Sendepause eingestellt.
Seite 216: Wlan Hw-Retries
Netzstrukturen 6.1 WLAN Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung HT-20 Kanalbandbreite 20 MHz HT-40-UP Kanalbandbreite 40 MHz. Der konfigurierte Kanal und der darüberlie- gende benachbarte Kanal werden verwendet. (Default-Einstellung) HT-40-DOWN Kanalbandbreite 40 MHz Der konfigurierte Kanal und der darunterlie- gende benachbarte Kanal werden verwendet.
Seite 217: Wlan Max Tx-Power
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan hw-retries <1-60> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Anzahl der Wiederholungen 1 ... 60 1-60 Default: 16 Ergebnis Die Anzahl der Wiederholungen ist festgelegt. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan advanced <wlan 0/X>...
Seite 218: Wlan Mode (Access Point)
Netzstrukturen 6.1 WLAN wlan max tx-power <dBm(5-20)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Sendeleistung in Dezibel Milliwatt (dBm) 5...20 Default: 20 Ergebnis Die Sendeleistung ist festgelegt. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan basic <wlan 0/X> 6.1.5.51 wlan mode (Access Point) Beschreibung...
Seite 219: Wlan Mode (Client)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan mode { show-modes |<mode>} Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Listet die Übertragungsstan- show-modes dards auf. Wert, der einem bestimmten mode • Übertragungsstandard ent- IEEE 802.11a (5 GHz) spricht.
Seite 220 Netzstrukturen 6.1 WLAN Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan mode { show-modes | [2.4 | 5] <mode>} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 221: Wlan Outdoor
Netzstrukturen 6.1 WLAN Ergebnis Der Übertragungsstandard ist festgelegt. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan basic <wlan 0/X> 6.1.5.53 wlan outdoor Beschreibung Mit diesem Befehl aktivieren Sie den Outdoor-Modus. Im Outdoor-Modus ist die Auswahl der landesspezifisch verfügbaren Kanäle und Sendeleistung für den Betrieb im Freien eingeschränkt.
Seite 222: No Wlan Outdoor
Netzstrukturen 6.1 WLAN 6.1.5.54 no wlan outdoor Beschreibung Mit diesem Befehl deaktivieren Sie den Outdoor-Modus bzw. aktivieren den Indoor-Modus. Diese Einstellung ist standardmäßig aktiviert. Im Indoor-Modus stehen alle landesabhängig zugelassenen Kanäle und Sendeleistungen für den Betrieb in einem Gebäude zur Verfügung. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle.
Seite 223: Wlan Roaming Threshold (Client)
Netzstrukturen 6.1 WLAN Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wlan-0-X)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan overlap-ap aging <min(1-7200)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Zeitangabe in Minuten (min) 1...7200 Default: 120 Ergebnis...
Seite 224: Wlan Rts-Cts Threshold
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan roaming threshold { low | medium | high } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wechselt schon bei gering höherer Feldstärke zum AP mit dem stärkerem Sig- Wechselt bei mäßig höherer Feldstärke zum AP mit dem stärkerem Signal.
Seite 225: Befehle Im Vap Interface-Konfigurationsmodus
Netzstrukturen 6.1 WLAN Ergebnis Die Paketgröße ist festgelegt. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan advanced <wlan 0/X> 6.1.6 Befehle im VAP Interface-Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Interface Konfigurationsmodus VAP aufrufen können. Abhängig von der eingestellten Schnittstelle sind verschiedene Befehlssätze verfügbar.
Seite 226: Vap Ssid (Access Point)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: vap wds-id <wds id> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung WDS ID wds id Die WDS ID kann maximal 32 Zeichen lang sein. Ergebnis Die WDS ID für die VAP-Schnittstelle ist gesetzt. Hinweis WDS IDs, die länger als 32 Zeichen sind werden bei 32 Zeichen abgeschnitten.
Seite 227: Vap Broadcast Ssid (Access Point)
Netzstrukturen 6.1 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: vap ssid <ssid> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung SSID der VAP-Schnittstelle Geben Sie die SSID ein. ssid Die Länge der Zeichenkette für SSID beträgt 1 bis 32 Zeichen.
Seite 228: No Vap Broadcast Ssid (Access Point)
Netzstrukturen 6.1 WLAN Ergebnis Die Funktion ist aktiviert. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan vap <vap X 0/Y> Sie deaktivieren die Funktion mit Befehl no vap broadcast ssid Siehe auch no vap broadcast ssid (Access Point) (Seite 228) 6.1.6.4 no vap broadcast ssid (Access Point) Beschreibung...
Seite 229: Vap Wds Only (Access Point)
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan vap <vap X 0/Y> Sie aktivieren die Funktion mit Befehl (Default-Einstellung). vap broadcast ssid Siehe auch vap broadcast ssid (Access Point) (Seite 227) 6.1.6.5 vap wds only (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, dass der Access Point nur die Kommunikation über WDS unterstützt.
Seite 230: No Vap Wds Only (Access Point)
Netzstrukturen 6.1 WLAN 6.1.6.6 no vap wds only (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, das der Access Point nicht nur die Kommunikation über WDS unterstützt. Diese Einstellung ist standardmäßig aktiviert. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle.
Seite 231: Befehle Im Wds Interface-Konfigurationsmodus
Netzstrukturen 6.1 WLAN 6.1.7 Befehle im WDS Interface-Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Interface Konfigurationsmodus WDS aufrufen können. Abhängig von der eingestellten Schnittstelle sind verschiedene Befehlssätze verfügbar. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in interface wdsX 0/Y diesen Modus zu wechseln.
Seite 232: Wds Partner Mac (Access Point)
Netzstrukturen 6.1 WLAN Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show wlan wds <wdsX 0/Y> Siehe auch wds partner mac (Access Point) (Seite 232) wds partner wds-id (Access Point) (Seite 233) 6.1.7.2 wds partner mac (Access Point) Beschreibung Mit diesem Befehl geben Sie die MAC-Adresse des WDS-Partners ein.
Seite 233: Wds Partner Wds-Id (Access Point)
Netzstrukturen 6.1 WLAN 6.1.7.3 wds partner wds-id (Access Point) Beschreibung Mit diesem Befehl geben Sie die WDS ID des WDS-Partners ein. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus für die WDS-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wdsX-0-Y)# Syntax...
Seite 234: Wds Connection Over (Access Point)
Netzstrukturen 6.1 WLAN 6.1.7.4 wds connection over (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, über welche VAP-Schnittstelle die WDS-Verbindung hergestellt wird. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus für die WDS-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-wdsX-0-Y)# Syntax...
Seite 235: Vlan
Netzstrukturen 6.2 VLAN VLAN In diesem Kapitel werden Befehle zum Konfigurieren und Kontrollieren von virtuellen Netzen (VLANs) beschrieben. 6.2.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 236: Show Mac-Address-Table
Netzstrukturen 6.2 VLAN 6.2.1.2 show mac-address-table Beschreibung Dieser Befehl zeigt die Tabelle mit den statischen und den dynamischen Unicast-MAC- Adressen und Multicast-MAC-Adressen an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 237: Show Mac-Address-Table Dynamic Unicast
Netzstrukturen 6.2 VLAN 6.2.1.3 show mac-address-table dynamic unicast Beschreibung Dieser Befehl zeigt die MAC-Adressen der dynamischen Unicast-Konfiguration an.. Voraussetzung ● Bei "base bridge-mode" ist der Modus für das Gerät als "transparent" eingestellt. Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 238: Show Mac-Address-Table Count
Netzstrukturen 6.2 VLAN 6.2.1.4 show mac-address-table count Beschreibung Mit diesem Befehl zeigen Sie die Anzahl der MAC-Adressen für alle oder ein ausgewähltes VLAN an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 239: Show Vlan Device Info
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show vlan[brief|id<vlan-range>|summary] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung zeigt eine kurze Information über alle brief VLANs an Schlüsselwort für ein VLAN oder einen VLAN-Bereich Nummer des angesprochenen VLAN 1 ...
Seite 240: Show Vlan Learning Params
Netzstrukturen 6.2 VLAN 6.2.1.7 show vlan learning params Beschreibung Dieser Befehl zeigt die Parameter für das automatische Lernen von Adressen für ausgewählte oder alle VLANs (aktive und inaktive VLANs) an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 241: Befehle Im Globalen Konfigurationsmodus
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show vlan port config[{port<interface-type><interface-id>}] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Schlüsselwort für einen Port port Typ der Schnittstelle Geben Sie eine gültige Schnitt- interface-type stelle an. Modul-Nr.
Seite 242: No Mac-Address-Table Aging
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl ohne Parameter auf: mac-address-table aging Ergebnis Die Funktion "Aging" ist aktiviert. Weitere Hinweise Sie konfigurieren mit dem Befehl die Zeitspanne. mac-address-table aging-time Sie deaktivieren die Funktion "Aging" mit dem Befehl no mac-address-table aging 6.2.2.2 no mac-address-table aging Beschreibung...
Seite 243: Vlan
Netzstrukturen 6.2 VLAN 6.2.2.3 vlan Beschreibung Mit diesem Befehl legen Sie ein VLAN auf dem Gerät an und wechseln in den VLAN Konfigurationsmodus. Hinweis Das Gerät unterstützt bis zu 8 virtuelle Netze. Im Provider Backbone Bridge-Modus werden mit diesem Befehl Anwender-, Service und Backbone-VLANs erstellt.
Seite 244: No Vlan
Netzstrukturen 6.2 VLAN 6.2.2.4 no vlan Beschreibung Mit diesem Befehl löschen Sie ein VLAN auf dem Gerät. Voraussetzung ● Das VLAN darf keinem physikalischen Port zugewiesen sein. ● Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgendem Parameter auf: no vlan <vlan-id(2-4094)>...
Seite 245: Mgmt Vlan
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl mit folgenden Parametern auf: base bridge-mode {dot1d-bridge|dot1q-vlan} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung stellt den Modus des Geräts als "transparent" Default-Einstellung dot1d-bridge für das Spanning Tree Protokoll ein. stellt den Modus des Geräts als "VLAN-aware" dot1q-vlan für ein Virtual Bridged LAN ein.
Seite 246: Befehle Im Interface Konfigurationsmodus
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: mgmt vlan <vlan-id(1-4094)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebe- reich/Anmerkung Nummer des angesprochenen VLAN 1 ... 4094 vlan-id Ergebnis Die Agent VLAN ID ist geändert. Weitere Hinweise Sie setzen die Einstellung mit dem Befehl...
Seite 247: Switchport Access Vlan
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl mit folgenden Parametern auf: switchport acceptable-frame-type{all|tagged} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung alle Frames (mit und ohne VLAN Variable) werden akzeptiert es werden nur Frames mit VLAN Variablen akzeptiert tagged Bei Systemstart bzw.
Seite 248: No Switchport Access Vlan
Netzstrukturen 6.2 VLAN Ergebnis Die Schnittstelle wird dem VLAN als untagged Port hinzugefügt und die entsprechende VLAN-ID wird gesetzt. Weitere Hinweise Sie setzen die Einstellung mit dem Befehl auf den no switchport access vlan voreingestellten Wert zurück. Sie zeigen die Einstellung und weitere Informationen mit dem Befehl show vlan port config 6.2.3.3 no switchport access vlan...
Seite 249: Switchport Ingress-Filter
Netzstrukturen 6.2 VLAN 6.2.3.4 switchport ingress-filter Beschreibung Der Ingress-Filter überprüft bei ankommenden Paketen, ob der Port, auf dem das Paket empfangen wurde, dem sendenden VLAN zugeordnet ist. Wenn das nicht der Fall ist, wird das Paket nicht bearbeitet. Mit diesem Befehl aktivieren Sie den Ingress-Filter. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus.
Seite 250: Switchport Priority Default
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl ohne Parameter auf: no switchport ingress-filter Ergebnis Der Ingress-Filter ist deaktiviert. Weitere Hinweise Sie aktivieren den Filter mit dem Befehl switchport ingress-filter Sie zeigen den Status des Ingress-Filters und weitere Einstellungen mit dem Befehl show vlan port config 6.2.3.6...
Seite 251: No Switchport Priority Default
Netzstrukturen 6.2 VLAN Weitere Hinweise Sie setzen die Standardpriorität mit dem Befehl auf den no switchport priority default voreingestellten Wert zurück. Sie zeigen diese Einstellung und weitere Informationen mit dem Befehl show vlan port config 6.2.3.7 no switchport priority default Beschreibung Mit diesem Befehl setzen Sie die Standardpriorität für die Schnittstelle auf den voreingestellten Wert zurück.
Seite 252: No Switchport Pvid
Netzstrukturen 6.2 VLAN Voraussetzung Sie befinden sich im Interface Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-if-$$$)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: switchport pvid <vlan-id(1-4094)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Nummer des angesprochenen VLAN 1 ... 4094 vlan-id Ergebnis Der PVID ist konfiguriert...
Seite 253: Befehle Im Vlan Konfigurationsmodus
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl ohne Parameter auf: no switchport pvid Ergebnis Die Einstellung ist auf den voreingestellten Wert zurückgesetzt. Weitere Hinweise Sie konfigurieren die Einstellung mit dem Befehl switchport pvid Sie konfigurieren die VLAN-ID mit dem Befehl switchport access vlan Sie zeigen den Status dieser Funktion und weitere Informationen mit dem Befehl show vlan...
Seite 254: No Name
Netzstrukturen 6.2 VLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: name <vlan-name> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name der dem VLAN zugewiesen wird max. 32 Zeichen vlan-name Ergebnis Dem VLAN ist ein Name zugewiesen. Weitere Hinweise Sie löschen die Namenszuweisung für ein VLAN mit dem Befehl no name...
Seite 255: Ports
Netzstrukturen 6.2 VLAN 6.2.4.3 ports Beschreibung Mit diesem Befehl erzeugen Sie einen statischen VLAN Eintrag, der die Verwendung der Ports festlegt. Dabei konfigurieren Sie folgende Typen von Ports: ● Member Ports (Tagged Ports) Diese Ports werden der Liste der ausgehenden Verbindungen permanent hinzugefügt ●...
Seite 256: No Ports
Netzstrukturen 6.2 VLAN Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Typ bzw. Geschwindigkeit der Schnittstelle interface-type • fastethernet Port-Nr. der Schnittstelle geben Sie eine gültige /a-b,0/c,... Schnittstellenbezeichnung an Port-Nr. der Schnittstelle geben Sie eine gültige /a-b,0/c,... Schnittstellenbezeichnung an Schlüsselwort für Schnittstellen oder Ports, die untagged Datenpakete ohne VLAN Markierung übertra-...
Seite 257 Netzstrukturen 6.2 VLAN [<interface-type><0/a-b,0/c,...>] [all] untagged<interface-type> <0/a-b,0/c,...> [<interface-type><0/a-b,0/c,...>] [all] forbidden<interface-type><0/a-b,0/c,...> [<interface-type><0/a-b,0/c,...>] [all] [name<vlan-name>] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Typ bzw. Geschwindigkeit der Schnittstelle Geben Sie eine gültige interface-type Schnittstelle an. Port-Nr. der Schnittstelle /a-b,0/c,... Schlüsselwort für Schnittstellen oder Ports, untagged die Datenpakete ohne VLAN-Markierung übertragen...
Seite 258: Spanning Tree
Netzstrukturen 6.3 Spanning Tree Spanning Tree Das Spanning Tree Protokoll dient dazu, ein LAN auf redundante Verbindungen zu überwachen. Diese werden blockiert und bei Änderungen in der Netztopologie bei Bedarf wieder aktiviert. In diesem Kapitel werden Befehle des Spanning Tree Protocol (STP), des Rapid Spanning Tree Protocol (RSTP) und des Multiple Spanning Tree Protocol (MSTP)beschrieben.
Seite 259: Show Spanning-Tree Active
Netzstrukturen 6.3 Spanning Tree Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung zeigt eine Zusammenfassung an summary zeigt die blockierten Ports an blockedports zeigt an, ob bei der Berechnung 16 Bit (short) oder 32 Bit (long) Werte pathcost method verwendet werden Ergebnis Die Einstellungen für die Spanning Tree-Funktion werden angezeigt.
Seite 260: Show Spanning-Tree Bridge
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show spanning-tree active [detail] Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung zeigt Einstellungen im Detail an detail Ergebnis Die Einstellungen für die aktiven Ports der Spanning Tree-Funktion werden angezeigt. 6.3.1.3 show spanning-tree bridge Beschreibung...
Seite 261: Show Spanning-Tree Detail
Netzstrukturen 6.3 Spanning Tree Parameter Beschreibung zeigt die Priorität der Bridge an priority zeigt detaillierte Informationen über Spanning Tree-Einstellungen der detail Schnittstelle an Ergebnis Die Einstellungen für die Spanning Tree-Funktion der Bridge werden angezeigt. 6.3.1.4 show spanning-tree detail Beschreibung Dieser Befehl zeigt detaillierte Einstellungen für die Spanning Tree-Funktion an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus.
Seite 262 Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show spanning-tree interface <interface-type><interface-id> [{cost|priority|portfast|rootcost|restricted-role| restricted-tcn|state|stats|detail}] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Typ bzw. Geschwindigkeit der Schnitt- Geben Sie eine gültige Schnitt- interface-type stelle stelle an.
Seite 263: Show Spanning-Tree L2T-Edge
Netzstrukturen 6.3 Spanning Tree 6.3.1.6 show spanning-tree l2t-edge Beschreibung Dieser Befehl zeigt den Status der Layer-2-Tunnel-Ports an. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 264: Show Spanning-Tree Mst Interface
Netzstrukturen 6.3 Spanning Tree Ergebnis Die Einstellungen eine Instanz des Multiple Spanning Tree-Protokolls werden angezeigt. Weitere Hinweise Sie zeigen allgemeine Einstellungen für das Spanning Tree-Protokoll mit dem Befehl show spanning-tree 6.3.1.8 show spanning-tree mst interface Beschreibung Dieser Befehl zeigt Port spezifische Einstellungen einer Multiple Spanning Tree Konfiguration an.
Seite 265: Show Spanning-Tree Root
Netzstrukturen 6.3 Spanning Tree Ergebnis Die Einstellungen werden angezeigt. Weitere Hinweise Sie zeigen allgemeine Einstellungen für das Spanning Tree Protokoll mit dem Befehl show spanning-tree 6.3.1.9 show spanning-tree root Beschreibung Dieser Befehl zeigt die Einstellungen der Root Bridge für die Spanning Tree-Funktion an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus.
Seite 266: Clear Spanning-Tree Counters
Netzstrukturen 6.3 Spanning Tree 6.3.2 clear spanning-tree counters Beschreibung Mit diesem Befehl setzen Sie alle statistischen Zähler der Spanning Tree-Funktion auf Geräte- und auf Portebene zurück. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 267: Spanning-Tree
Netzstrukturen 6.3 Spanning Tree 6.3.3.1 spanning-tree Beschreibung Das Spanning Tree-Protokoll dient dazu, ein LAN auf redundante Verbindungen zu überwachen. Diese werden blockiert und bei Änderungen in der Netztopologie bei Bedarf wieder aktiviert. Mit diesem Befehl aktivieren Sie die Spanning Tree-Funktion. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus.
Seite 268: Spanning-Tree Compatibility
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl ohne Parameter auf: no spanning-tree Ergebnis Die Spanning Tree-Funktion ist deaktiviert. Weitere Hinweise Sie aktivieren die Spanning Tree-Funktion mit dem Befehl spanning-tree Sie zeigen den Status dieser Funktion und weitere Informationen mit dem Befehl show spanning-tree detail Sie zeigen Informationen über aktive Ports mit dem Befehl...
Seite 269: No Spanning-Tree Compatibility
Netzstrukturen 6.3 Spanning Tree Ergebnis Die Kompatibilitätsversion des Protokolls ist ausgewählt. Weitere Hinweise Sie setzen die Einstellung mit dem Befehl auf den no spanning-tree compatibility voreingestellten Wert zurück. Sie zeigen den Status dieser Funktion und weitere Informationen mit dem Befehl show spanning tree detail Sie zeigen Informationen über aktive Ports mit dem Befehl...
Seite 270: Spanning-Tree L2T-Auto-Edge
Netzstrukturen 6.3 Spanning Tree 6.3.3.5 spanning-tree l2t-auto-edge Beschreibung Mit diesem Befehl legen Sie fest, dass an allen Layer-2-Tunnel-Ports automatisch erkannt werden soll, ob ein Endgerät angeschlossen ist. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: spanning-tree l2t-auto-edge Ergebnis Die automatische Erkennung ist aktiviert.
Seite 271: Spanning-Tree L2T-Edge
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl ohne Parameter auf: no spanning-tree l2t-auto-edge Ergebnis Die automatische Erkennung einer Bridge an der Schnittstelle ist deaktiviert. Weitere Hinweise Sie aktivieren die automatische Erkennung mit dem Befehl spanning-tree l2t-auto-edge Sie zeigen den Status dieser Funktion mit dem Befehl show spanning-tree l2t-edge 6.3.3.7 spanning-tree l2t-edge...
Seite 272: No Spanning-Tree L2T-Edge
Netzstrukturen 6.3 Spanning Tree 6.3.3.8 no spanning-tree l2t-edge Beschreibung Mit diesem Befehl deaktivieren Sie die Einstellung, dass sich an einem Layer-2-Tunnel-Port ein Endgerät befinden kann. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: no spanning-tree l2t-edge Ergebnis Die Einstellung ist deaktiviert.
Seite 273: Weitere Hinweise
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl ohne Parameter auf: spanning-tree mst configuration Ergebnis Sie befinden sich jetzt im MSTP Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-mst)# Weitere Hinweise Sie verlassen den MSTP Konfigurationsmodus mit dem Befehl oder exit 6.3.3.10 spanning-tree mst instance-id root Beschreibung Mit diesem Befehl legen Sie fest, ob das Gerät eine Root Bridge (primary) oder eine Ersatz-...
Seite 274: No Spanning-Tree Mst Instance-Id Root
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: spanning-tree mst{instance-id<instance-id(1-64)>}root{primary|secondary} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Schlüsselwort für die Instanz instance-id Nummer der Instanz 1 ... 64 instance-id Die Priorität des Geräts wird auf einen kleinen Wert Die Priorität wird auf den primary gesetzt, so dass das Gerät Root Bridge (primary) der...
Seite 275: Spanning-Tree Mst Max-Hops
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: spanning-tree mst{instance-id<instance-id(1-64)>}root Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Schlüsselwort für die Instanz instance-id Nummer der Instanz 1 ... 64 instance-id Ergebnis Die Funktion "Root Bridge" ist deaktiviert. Weitere Hinweise Sie aktivieren die Funktion Root Bridge mit dem Befehl spanning-tree mst instance-id...
Seite 276: No Spanning-Tree Mst Max-Hops
Netzstrukturen 6.3 Spanning Tree Ergebnis Die Einstellung für die maximale Anzahl der Knoten ist konfiguriert. Weitere Hinweise Sie setzen die Einstellung für die maximale Anzahl der Knoten mit dem Befehl no spanning- auf den voreingestellten Wert zurück. tree mst max-hops Sie zeigen diese Einstellung und weitere Informationen mit dem Befehl show spanning tree mst configuration...
Seite 277: Spanning-Tree Priority
Netzstrukturen 6.3 Spanning Tree 6.3.3.14 spanning-tree priority Beschreibung Mit diesem Befehl konfigurieren Sie die Priorität des Geräts. Anhand der Priorität wird festgelegt, welches Gerät Root Bridge wird. Die Bridge mit der höchsten Priorität wird Root Bridge. Je kleiner der Wert, desto höher die Priorität.. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus.
Seite 278: No Spanning-Tree Priority
Netzstrukturen 6.3 Spanning Tree 6.3.3.15 no spanning-tree priority Beschreibung Mit diesem Befehl setzen Sie die Priorität des Geräts auf den voreingestellten Wert zurück. Der voreingestellte Wert ist 32768. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no spanning-tree[mst <instance-id(1-64)>]priority Dabei haben die Parameter folgende Bedeutung:...
Seite 279: Zeiteinstellungen Für Das Spanning Tree-Protokoll
Netzstrukturen 6.3 Spanning Tree 6.3.3.16 Zeiteinstellungen für das Spanning Tree-Protokoll spanning-tree Beschreibung Mit diesem Befehl konfigurieren Sie verschiedene Zeiteinstellungen der Spanning Tree- Funktion: ● Mit der Option konfigurieren Sie die Zeitspanne, nach der ein Port seinen forward-time Spanning Tree-Status von "Blocking" nach "Forwarding" umschaltet. ●...
Seite 280 Netzstrukturen 6.3 Spanning Tree Hinweis Abhängigkeiten beim Einstellen des Timings Wenn Sie die Zeiteinstellungen für Spanning Tree festlegen, müssen Sie die beiden folgenden Regeln einhalten: • 2 * ( - 1) ≥ forward-time max-age ≥ 2 * ( + 1) •...
Seite 281: Befehle Im Interface Konfigurationsmodus
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no spanning-tree{forward-time|hello-time|max-age} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Zeitspanne, nach der ein Port seinen Spanning Tree-Status von "Blocking" forward-time nach "Forwarding" umschaltet Zeitspanne, nach der die Bridge ihre Konfigurationstelegramme (BPDUs) hello-time sendet Zeitspanne, nach der die Informationen der BPDUs ungültig werden...
Seite 282: Spanning-Tree
Netzstrukturen 6.3 Spanning Tree 6.3.4.1 spanning-tree Beschreibung Mit diesem Befehl konfigurieren Sie verschiedene Eigenschaften der Spanning Tree- Funktion: ● Mit der Option konfigurieren Sie die Kosten des Ports, die zur Berechnung des cost günstigsten Pfades verwendet werden. ● Mit der Option sperren Sie die Schnittstelle für die Spanning Tree-Funktion.
Seite 283 Netzstrukturen 6.3 Spanning Tree Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Schlüsselwort 0 ... 200000000 cost Beschreibt die Kosten des Ports zur Default: Berechnung des günstigsten Pfades. wenn die dynamische Berech- nung der Pfadkosten nicht akti- viert ist: 200000 für physikalische •...
Seite 284: No Spanning-Tree
Netzstrukturen 6.3 Spanning Tree 6.3.4.2 no spanning-tree Beschreibung Mit diesem Befehl setzen Sie verschiedene Eigenschaften der Spanning Tree-Funktion auf den voreingestellten Wert zurück: Die voreingestellten Werte sind: Parameter voreingestellter Wert wenn die dynamische Berechnung der Pfadkosten nicht aktiviert ist: cost 200000 für physikalische Schnittstellen •...
Seite 285: Spanning-Tree Auto-Edge
Netzstrukturen 6.3 Spanning Tree Hinweis Mehrere Eigenschaften konfigurieren Bei jedem Aufruf des Befehls können Sie genau eine Eigenschaft konfigurieren. Wenn Sie mehrere Eigenschaften konfigurieren möchten, rufen Sie den Befehl mehrmals auf. Ergebnis Die gewählte Einstellung wurde auf den voreingestellten Wert zurückgesetzt. Weitere Hinweise Sie konfigurieren die Einstellung mit dem Befehl (Eigenschaften).
Seite 286: No Spanning-Tree Auto-Edge
Netzstrukturen 6.3 Spanning Tree 6.3.4.4 no spanning-tree auto-edge Beschreibung Mit diesem Befehl deaktivieren Sie automatische Erkennung einer Bridge, die an der Schnittstelle angeschlossen ist. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-if-$$$)# Syntax Rufen Sie den Befehl ohne Parameter auf: no spanning-tree auto-edge Ergebnis Die automatische Erkennung einer Bridge an der Schnittstelle ist deaktiviert.
Seite 287: Spanning-Tree Bpdu-Receive
Netzstrukturen 6.3 Spanning Tree Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung die Übertragung von BPDU-Paketen ist Default: deaktiviert disable für den Port deaktiviert die Übertragung von BPDU-Paketen ist enable für den Port aktiviert Ergebnis Der BPDU-Übertragungsstatus ist konfiguriert. 6.3.4.6 spanning-tree bpdu-receive Beschreibung...
Seite 288: Spanning-Tree Bpdu-Transmit
Netzstrukturen 6.3 Spanning Tree 6.3.4.7 spanning-tree bpdu-transmit Beschreibung Mit diesem Befehl aktivieren bzw. deaktivieren Sie den BPDU-Übertragungsstatus am Port. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-if-$$$)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: spanning-tree bpdu-transmit{enabled|disabled} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung...
Seite 289: Spanning-Tree Mst
Netzstrukturen 6.3 Spanning Tree 6.3.4.8 spanning-tree mst Beschreibung Mit diesem Befehl konfigurieren Sie verschiedene Eigenschaften der Multiple Spanning Tree-Funktion: ● Mit der Option konfigurieren Sie die Kosten des Ports, die zur Berechnung des cost günstigsten Pfades verwendet werden. ● Mit der Option konfigurieren Sie die Priorität der Schnittstelle für das port-priority Aushandeln einer Multiple Spanning Tree-Konfiguration.
Seite 290: No Spanning-Tree Mst
Netzstrukturen 6.3 Spanning Tree Hinweis Mehrere Eigenschaften konfigurieren Bei jedem Aufruf des Befehls können Sie genau eine Eigenschaft konfigurieren. Wenn Sie mehrere Eigenschaften konfigurieren möchten, rufen Sie den Befehl mehrmals auf. Ergebnis Die gewählte Eigenschaft ist konfiguriert. Weitere Hinweise Sie setzen die Einstellung mit dem Befehl (Eigenschaften) auf den no spanning-tree mst voreingestellten Wert zurück.
Seite 291: Spanning-Tree Mst Hello-Time
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no spanning-tree mst<instance-id(1-64)>{cost|port-priority|disable} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Nummer der angesprochenen Instanz 1 ... 64 instance-id Schlüsselwort für die Kosten des Ports cost zur Berechnung des günstigsten Pfa- des.
Seite 292: No Spanning-Tree Mst Hello-Time
Netzstrukturen 6.3 Spanning Tree Voraussetzung Sie befinden sich im Interface Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-if-$$$)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: spanning-tree mst hello-time <seconds(1-2)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Zeitspanne, nach der die Bridge ihre 1 ...
Seite 293: Befehle Im Mstp Konfigurationsmodus
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl ohne Parameter auf: no spanning-tree mst hello-time Ergebnis Die Einstellung für die Hello Time ist auf den voreingestellten Wert zurückgesetzt. Weitere Hinweise Sie konfigurieren die Einstellung für die Hello Time mit dem Befehl spanning-tree mst hello-time Sie zeigen diese Einstellung und weitere Informationen mit den Befehlen an, die mit...
Seite 294: No Instance
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: instance <instance-id(1-64)> vlan <vlan-range> Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Nummer der Instanz 1 ... 64 instance-id Sie können bis zu 8 MSTP- Instanzen definieren. Default: Die VLANs 1 –...
Seite 295: Name
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no instance <instance-id (1-64)> [vlan <vlan-range>] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Nummer der MST-Instanz 1 ... 64 instance-id Schlüsselwort für eine VLAN- vlan Verbindung Bereich von VLANs, die aus der In- geben Sie die Bereichsgrenzen...
Seite 296: No Name
Netzstrukturen 6.3 Spanning Tree Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: name <region-name> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name der MST-Region max. 32 Zeichen region-name Der Defaultwert des Namens ist die MAC-Adresse des Geräts. Ergebnis Der Name ist konfiguriert.
Seite 297: Revision
Netzstrukturen 6.3 Spanning Tree Weitere Hinweise Sie konfigurieren den Namen für die MST-Region mit dem Befehl name Sie zeigen diese Einstellung und weitere Informationen mit dem Befehl show spanning tree mst configuration 6.3.5.5 revision Beschreibung Mit diesem Befehl weisen Sie der MST-Region eine Revisionsnummer zu. Voraussetzung Sie befinden sich im MSTP Konfigurationsmodus.
Seite 298: No Revision
Netzstrukturen 6.3 Spanning Tree 6.3.5.6 no revision Beschreibung Mit diesem Befehl setzen Sie die Revisionsnummer der MST-Region auf den voreingestellten Wert zurück. Der voreingestellte Wert ist 0. Voraussetzung Sie befinden sich im MSTP Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-mst)# Syntax Rufen Sie den Befehl ohne Parameter auf: no revision Ergebnis Die Revisionsnummer der MST-Region ist auf den voreingestellten Wert zurückgesetzt.
Seite 299: Netzwerk-Protokolle
Netzwerk-Protokolle In diesem Abschnitt finden Sie die Kapitel, die Befehle zum Arbeiten mit den verschiedenen Netzwerkprotokollen beschreiben. Protocol IPv4 In diesem Kapitel werden Befehle des Internet Protocol (IP) Version 4 beschrieben. 7.1.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen.
Seite 300: Show Dcp Server
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show dcp forwarding [port<interface-type><interface-id>] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Schlüsselwort für eine Schnittstellen- port beschreibung Typ bzw. Geschwindigkeit der Schnitt- Geben Sie eine gültige Schnitt- interface-type stelle stelle an.
Seite 301: Show Ip Route
Netzwerk-Protokolle 7.1 Protocol IPv4 7.1.1.3 show ip route Beschreibung Dieser Befehl zeigt die Routen an, die aktuell verwendet werden. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show ip route[{<ip-address>[<mask>]|connected|static}] Dabei haben die Parameter folgende Bedeutung: Parameter...
Seite 302: Show Ip Dns
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl ohne Parameter auf: show ip telnet Ergebnis Der Admin-Status und die Port-Nummer des Telnet-Servers werden angezeigt. 7.1.1.5 show ip dns Beschreibung Dieser Befehl zeigt Informationen zum DNS-Client an, beispielsweise der Status des DNS- Clients und Parameter für Anfragen beim DNS-Server.
Seite 303: Show Ip Dns Name-Server
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl ohne Parameter auf: show ip dns cache Ergebnis Der Inhalt des DNS-Cache wird angezeigt. 7.1.1.7 show ip dns name-server Beschreibung Dieser Befehl zeigt Informationen zu den im Gerät konfigurierten DNS-Servern an. Die Tabelle enthält den Index, den Adresstyp (z.B.
Seite 304: Befehle Im Globalen Konfigurationsmodus
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl ohne Parameter auf: show ip dns statistics Ergebnis Informationen über die Kommunikation mit dem DNS-Server werden angezeigt. 7.1.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können.
Seite 305: No Telnet-Server
Netzwerk-Protokolle 7.1 Protocol IPv4 Weitere Hinweise Sie deaktivieren den Telnet-Server mit dem Befehl no telnet-server 7.1.2.2 no telnet-server Beschreibung Mit diesem Befehl deaktivieren Sie den Telnet-Server. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: no telnet-server Ergebnis Der Telnet-Server ist deaktiviert.
Seite 306: No Ip Echo-Reply
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl ohne Parameter auf: ip echo-reply Ergebnis "ICMP Echo Reply Messages" sind aktiviert. Der Netzwerkteilnehmer reagiert auf Ping- Anfragen. Weitere Hinweise Sie deaktivieren die Einstellung mit dem Befehl no ip echo-reply 7.1.2.4 no ip echo-reply Beschreibung Mit diesem Befehl deaktivieren Sie, dass der Netzwerkteilnehmer auf Ping-Anfragen...
Seite 307: Ip Route
Netzwerk-Protokolle 7.1 Protocol IPv4 7.1.2.5 ip route Beschreibung Mit diesem Befehl konfigurieren Sie einen statischen Eintrag in die IP Routing Tabelle. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: ip route <gateway>...
Seite 308: Dcp Server
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no ip route <gateway> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Gibt die IP Adresse des Gateways an. Geben Sie eine gültige IP Adres- gateway se an.
Seite 309: No Dcp Server
Netzwerk-Protokolle 7.1 Protocol IPv4 Ergebnis Die Lese- und Schreibrechte für den DCP-Server sind konfiguriert. Der DCP-Server ist aktiviert. Weitere Hinweise Sie deaktivieren den DCP-Server mit dem Befehl no dcp server 7.1.2.8 no dcp server Beschreibung Mit diesem Befehl deaktivieren Sie den DCP-Server. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus.
Seite 310: Ip Domain Lookup
Netzwerk-Protokolle 7.1 Protocol IPv4 7.1.2.9 ip domain lookup Beschreibung Dieser Befehl aktiviert den DNS-Client des Geräts. Um diese Funktion nutzen zu können, muss ein DNS-Server erreichbar sein. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: ip domain lookup Ergebnis Der DNS-Client des Geräts ist aktiviert und richtet bei Bedarf Anfragen an den DNS-Server.
Seite 311: Ip Name-Server
Netzwerk-Protokolle 7.1 Protocol IPv4 7.1.2.11 ip name-server Beschreibung Dieser Befehl legt eine IP-Adresse eines DNS-Servers fest. Bei mehreren Servern können Sie die Reihenfolge, in der die Server angefragt werden, festlegen. Dafür gibt es den optionalen Parameter . Der Server mit dem niedrigsten Index wird zuerst angefragt. index Voraussetzung Sie befinden sich im globalen Konfigurationsmodus.
Seite 312: Ip Domain Used Server
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no ip name-server ipv4 <ucast_addr> [index <id(1-3)>] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Schlüsselwort für IPv4 ipv4 IPv4-Adresse des DNS-Servers geben Sie eine gültige IPv4- ucast_addr Adresse ein Schlüsselwor für den Index...
Seite 313: Befehle Im Interface Konfigurationsmodus
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: ip domain used server {learned-only | manually-only | all} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Das Gerät verwendet nur die durch learned-only DHCP zugewiesenen DNS-Server. Das Gerät verwendet nur die manuell manually-only projektierten DNS-Server.
Seite 314: Weitere Hinweise
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: ip address <ip-address> {<subnet-mask>|/<prefix-length(0-32)>} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung IP-Adresse für die VLAN-Schnittstelle geben Sie eine gültige IP Adresse an address Subnetzmaske des zugehörigen Subnet- geben Sie eine gültige Subnetzmaske an subnet- mask...
Seite 315: Ip Address Dhcp
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no ip address [{ <ucast_addr>}] Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung IP-Adresse der VLAN-Schnittstelle, die geben Sie eine gültige IP Adresse an ucast_addr gelöscht wird Zur Bezeichnung von Adressen und Schnittstellen beachten Sie das Kapitel "Schnittstellenbezeichnungen und Adressen (Seite 27)".
Seite 316: Dcp Forwarding
Netzwerk-Protokolle 7.1 Protocol IPv4 Syntax Rufen Sie den Befehl ohne Parameter auf: ip address dhcp Ergebnis Der DHCP weist der VLAN-Schnittstelle die IP-Adresse zu. Weitere Hinweise Sie löschen die Einstellungen mit dem Befehl no ip address Sie zeigen diese Einstellung und weitere Informationen mit dem Befehl show ip interface 7.1.3.4 dcp forwarding...
Seite 317: Dhcp Client
Netzwerk-Protokolle 7.2 DHCP Client DHCP Client In diesem Kapitel werden Befehle des Dynamic Host Configuration Protocol (DHCP) beschrieben. 7.2.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 318: Show Ip Dhcp Client
Netzwerk-Protokolle 7.2 DHCP Client 7.2.1.2 show ip dhcp client Beschreibung Mit diesem Befehl zeigen Sie die Konfigurationseinstellungen des DHCP-Client an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show ip dhcp client Ergebnis...
Seite 319: Befehle Im Globalen Konfigurationsmodus
Netzwerk-Protokolle 7.2 DHCP Client Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: renew dhcp [{vlan<vlan-id(1-4094)>|<interface-type><interface-id>}] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Schlüsselwort für eine VLAN Verbindung vlan Nummer des angesprochenen VLAN 1 ... 4094 vlan-id Typ bzw. Geschwindigkeit der Schnittstelle Geben Sie eine gültige Schnitt- interface- type...
Seite 320: Ip Dhcp Config-File-Request
Netzwerk-Protokolle 7.2 DHCP Client 7.2.3.1 ip dhcp config-file-request Beschreibung Wenn die Option "DHCP config file request" gesetzt ist, fordert das Gerät beim DHCP- Server die TFTP-Adresse und den Namen einer Konfigurationsdatei an. Wenn das Gerät nach dem abgeschlossenen Herunterladen neu gestartet wird, werden die Konfigurationseinstellungen aus dieser Datei gelesen.
Seite 321: Ip Dhcp Client Mode
Netzwerk-Protokolle 7.2 DHCP Client Syntax Rufen Sie den Befehl ohne Parameter auf: no ip dhcp config-file-request Ergebnis Die Option "DHCP config file request" ist deaktiviert. Weitere Hinweise Sie aktivieren die Option "DHCP config file request" mit dem Befehl ip dhcp config-file- request 7.2.3.3 ip dhcp client mode...
Seite 322: Dhcp Server
Netzwerk-Protokolle 7.3 DHCP Server DHCP Server In diesem Kapitel werden Befehle beschrieben, die für das Konfigurieren des DHCP-Servers relevant sind. Voraussetzung Die angeschlossenen Geräte sind so konfiguriert, dass diese die IPv4-Adresse von einem DHCP-Server beziehen. 7.3.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen.
Seite 323: Show Ip Dhcp-Server Bindings
Netzwerk-Protokolle 7.3 DHCP Server Ergebnis Die Konfiguration des DHCP-Servers und der DHCP-Optionen wird angezeigt. 7.3.1.2 show ip dhcp-server bindings Beschreibung Dieser Befehl zeigt die aktuellen Zuordungen von IPv4-Adressen des DHCP-Servers an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 324: Ip Dhcp-Server
Netzwerk-Protokolle 7.3 DHCP Server 7.3.2.1 ip dhcp-server Beschreibung Mit diesem Befehl aktivieren Sie den DHCP-Server auf dem Gerät. Hinweis Damit keine Konflikte mit IPv4-Adressen entstehen, darf im Netzwek nur ein Gerät als DHCP-Server konfiguriert sein. Hinweis Maximale Anzahl der IP-Adressen Die maximale Anzahl der IPv4-Adressen, die der DHCP-Server unterstützt, ist 100.
Seite 325: No Ip Dhcp-Server
Netzwerk-Protokolle 7.3 DHCP Server 7.3.2.2 no ip dhcp-server Beschreibung Mit diesem Befehl deaktivieren Sie den DHCP-Server auf dem Gerät. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parametrierung auf: no ip dhcp-server Ergebnis Der DHCP-Server ist deaktiviert.
Seite 326: Ip Dhcp-Server Pool
Netzwerk-Protokolle 7.3 DHCP Server Ergebnis Die Funktion ist aktiviert. Weitere Hinweise Sie deaktivieren die Funktion mit dem Befehl no ip dhcp-server icmp-probe 7.3.2.4 ip dhcp-server pool Beschreibung Mit diesem Befehl haben Sie drei Möglichkeiten in den DHCPPOOL-Konfigurationsmodus zu wechseln und dem IPv4-Adressband eine Schnittstelle zu zuweisen. 1.
Seite 327: No Ip Dhcp-Server Pool
Netzwerk-Protokolle 7.3 DHCP Server Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: ip dhcp-server pool { <pool-id (1-5)> | show-interface-options } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung ID des angesprochenen 1 ... 5 pool-id IPv4-Adressbands Unterstützt wird nur die ID = 1. Zeigt die möglichen show-interface-options Optionen für die Schnitt-...
Seite 328: No Ip Dhcp-Server Icmp-Probe
Netzwerk-Protokolle 7.3 DHCP Server Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no ip dhcp-server pool <pool-id (1-5)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung ID des angesprochenen IPv4-Adressbands 1 ... 5 pool-id Unterstützt wird nur die ID = 1. Ergebnis Das gewünschte IPv4-Adressband ist gelöscht.
Seite 329: Befehle Im Dhcppool Konfigurationsmodus
Netzwerk-Protokolle 7.3 DHCP Server 7.3.3 Befehle im DHCPPOOL Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im DHCPPOOL- Konfigurationsmodus aufrufen können. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in ip dhcp-server pool diesen Modus zu wechseln. ● Wenn Sie den DHCPPOOL-Konfigurationsmodus mit dem Befehl verlassen, dann exit befinden Sie sich wieder im globalen Konfigurationsmodus.
Seite 330: Network
Netzwerk-Protokolle 7.3 DHCP Server 7.3.3.2 network Beschreibung Mit diesem Befehl konfigurieren Sie das IPv4-Adressband, aus der DHCP-Client eine beliebige IPv4-Adresse erhält. Hinweis Maximale Anzahl der IP-Adressen Die maximale Anzahl der IPv4-Adressen, die der DHCP-Server unterstützt, ist 100. D. h. insgesamt 100 IPv4-Adressen (dynamisch + statisch). Bei den statischen Zuordnungen können Sie maximal 20 Einträge anlegen.
Seite 331: Option (Ip-Adresse)
Netzwerk-Protokolle 7.3 DHCP Server Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show ip dhcp-server pools Sie weisen dem Adressband mit dem Befehl eine Schnittstelle zu. set interface Sie konfigurieren die DHCP-Option 67 mit dem Befehl option value-string Sie konfigurieren die DHCP-Optionen 3, 6 und 66 mit dem Befehl option Sie löschen die DHCP-Option mit dem Befehl no option...
Seite 332: Bei Der Dhcp-Option
Netzwerk-Protokolle 7.3 DHCP Server Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: option <option-code> { <ip-address-list> | int-ip } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Code der DHCP-Option option-code 3 - Router • 6 - DNS Servers •...
Seite 333: Option Value-Hex
Netzwerk-Protokolle 7.3 DHCP Server 7.3.3.4 option value-hex Beschreibung Mit diesem Befehl legen Sie DHCP-Optionen an, die als DHCP-Parameter einen hexadezimalen Wert enthalten. Die verschiedenen DHCP-Optionen sind im RFC 2132 definiert. Ausgenommen davon sind die DHCP-Optionen: 1, 3, 66 und 67. Die DHCP-Optionen 3, 6 und 66 konfigurieren Sie mit dem Befehl (IP-Adresse) und die DHCP-Option 67 mit option...
Seite 334: Option Value-String
Netzwerk-Protokolle 7.3 DHCP Server 7.3.3.5 option value-string Beschreibung Mit diesem Befehl konfigurieren Sie DHCP-Option 67 und den Namen der Bootdatei als DHCP-Parameter. Die DHCP-Option 67 wird automatisch beim Erstellen des IPv4- Adressbands angelegt. Voraussetzung Sie befinden sich im DHCPPOOL-Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-dhcp-pool-<ID>)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 335: No Option
Netzwerk-Protokolle 7.3 DHCP Server 7.3.3.6 no option Beschreibung Mit diesem Befehl löschen Sie die DHCP-Option mit der angegebenen Nummer. Voraussetzung Sie befinden sich im DHCPPOOL-Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-dhcp-pool-<ID>)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no option <option-code> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung...
Seite 336: No Pool-Enable
Netzwerk-Protokolle 7.3 DHCP Server Syntax Rufen Sie den Befehl ohne Parametrierung auf: pool-enable Ergebnis Die Einstellung ist aktiviert. Hinweis Wenn das IPv4-Adressband aktiviert ist, lassen sich DHCP-Optionen (option ...) und statische Zurodnungen (static leases) nicht mehr editieren. Weitere Hinweise Sie zeigen die Einstellung mit dem Befehl show ip dhcp-server pools Sie deaktivieren die Einstellung mit dem Befehl no pool-enable...
Seite 337: Set-Interface
Netzwerk-Protokolle 7.3 DHCP Server 7.3.3.9 set-interface Hinweis Access Point Beim Access Point ist die Funktion "DHCP-Server" nur an dem Management zugeordneten VLAN ( ) möglich. mgmt vlan Beschreibung Mit diesem Befehl legen Sie die Schnittstelle fest, über die die IPv4-Adressen dynamisch vergeben werden.
Seite 338: Static-Lease
Netzwerk-Protokolle 7.3 DHCP Server 7.3.3.10 static-lease Beschreibung Mit diesem Befehl legen Sie fest, dass Geräte mit einer bestimmten MAC-Adresse der vorgegebenen IPv4-Adresse zugeordnet werden. Hinweis Maximal 20 Zuordnungen sind möglich. Voraussetzung ● Die Zuordnung ist noch nicht angelegt. ● Sie befinden sich im DHCPPOOL-Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-dhcp-pool-<ID>)# Syntax...
Seite 339: No Static-Lease
Netzwerk-Protokolle 7.3 DHCP Server 7.3.3.11 no static-lease Beschreibung Mit diesem Befehl löschen Sie die Zuordnung einer IPv4-Adresse zu einer MAC-Adresse. Voraussetzung Sie befinden sich im DHCPPOOL-Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-dhcp-pool-<ID>)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no static-lease { mac <mac-address> | client-id <string> } Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung...
Seite 340: Snmp
Netzwerk-Protokolle 7.4 SNMP SNMP In diesem Kapitel werden Befehle des Simple Network Management Protocol (SNMP) beschrieben. 7.4.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 341: Show Snmp Community
Netzwerk-Protokolle 7.4 SNMP 7.4.1.2 show snmp community Beschreibung Dieser Befehl zeigt die Details der konfigurierten SNMP-Communities an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show snmp community Ergebnis Die Details der konfigurierten SNMP-Communities werden angezeigt.
Seite 342: Show Snmp Filter
Netzwerk-Protokolle 7.4 SNMP 7.4.1.4 show snmp filter Beschreibung Dieser Befehl zeigt die konfigurierten SNMP-Filter an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show snmp filter Ergebnis Die konfigurierten SNMP-Filter werden angezeigt.
Seite 343: Show Snmp Group Access
Netzwerk-Protokolle 7.4 SNMP 7.4.1.6 show snmp group access Beschreibung Dieser Befehl zeigt die Rechte der konfigurierten SNMP-Gruppen an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show snmp group access Ergebnis Die Rechte der konfigurierten SNMP-Gruppen werden angezeigt.
Seite 344: Show Snmp Notif
Netzwerk-Protokolle 7.4 SNMP 7.4.1.8 show snmp notif Beschreibung Mit diesem Befehl zeigen Sie die konfigurierten SNMP-Benachrichtigungstypen an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show snmp notif Ergebnis Die konfigurierten SNMP-Benachrichtigungstypen werden angezeigt.
Seite 345: Show Snmp Targetparam
Netzwerk-Protokolle 7.4 SNMP 7.4.1.10 show snmp targetparam Beschreibung Dieser Befehl zeigt die konfigurierten SNMP-Zielparameter an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show snmp targetparam Ergebnis Die konfigurierten SNMP-Zielparameter werden angezeigt.
Seite 346: Show Snmp Viewtree
Netzwerk-Protokolle 7.4 SNMP 7.4.1.12 show snmp viewtree Beschreibung Dieser Befehl zeigt die Einstellungen für die SNMP-Tree Views an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show snmp viewtree Ergebnis Die Einstellungen für die SNMP-Tree Views werden angezeigt.
Seite 347: Snmpagent
Netzwerk-Protokolle 7.4 SNMP 7.4.2.1 snmpagent Beschreibung Mit diesem Befehl aktivieren Sie die SNMP Agent-Funktion. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: snmpagent Ergebnis Die SNMP Agent-Funktion ist aktiviert. Weitere Hinweise Sie deaktivieren die SNMP Agent-Funktion mit dem Befehl no snmpagent...
Seite 348: Snmp Agent Version
Netzwerk-Protokolle 7.4 SNMP 7.4.2.3 snmp agent version Beschreibung Mit diesem Befehl konfigurieren Sie, ob alle SNMP-Anfragen oder nur SNMPv3-Anfragen bearbeitet werden. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: snmp agent version{v3only|all} Dabei haben die Parameter folgende Bedeutung: Parameter...
Seite 349: Netzwerk-Protokolle
Netzwerk-Protokolle 7.4 SNMP Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: snmp access <GroupName>{v1|v2c|v3{auth|noauth|priv}} [read <ReadView|none>][write <WriteView|none>][notify <NotifyView|none>] [{volatile|nonvolatile}] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name der Gruppe, zu der der Zugang max. 32 Zeichen GroupName konfiguriert wird wählt die verwendete Version des •...
Seite 350: No Snmp Access
Netzwerk-Protokolle 7.4 SNMP Weitere Hinweise Sie löschen den Zugang zu einer SNMP-Gruppe mit dem Befehl no snmp access Sie zeigen die konfigurierten SNMP-Gruppen mit dem Befehl show snmp group Sie zeigen Zugangskonfigurationen zu SNMP-Gruppen mit dem Befehl show snmp group access Sie zeigen die konfigurierten SNMP-Baumansichten mit dem Befehl show snmp viewtree...
Seite 351: Snmp Community Index
Netzwerk-Protokolle 7.4 SNMP 7.4.2.6 snmp community index Beschreibung Mit diesem Befehl konfigurieren Sie die Details einer SNMP-Community. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: snmp community index <CommunityIndex> name <CommunityName> security <SecurityName>...
Seite 352: No Snmp Community Index
Netzwerk-Protokolle 7.4 SNMP 7.4.2.7 no snmp community index Beschreibung Mit diesem Befehl löschen Sie die Details einer SNMP-Community. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no snmp community index <CommunityIndex> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung...
Seite 353 Netzwerk-Protokolle 7.4 SNMP Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: snmp filterprofile <profile-name> <OIDTree> [mask<OIDMask>] {included|excluded}[{volatile|nonvolatile}] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name des Filterprofils max. 32 Zeichen profile- name Objekt ID Pfadangabe des MIB Baums OIDTree Schlüsselwort für die OID Maske mask...
Seite 354: No Snmp Filterprofile
Netzwerk-Protokolle 7.4 SNMP 7.4.2.9 no snmp filterprofile Beschreibung Mit diesem Befehl löschen Sie einen Filter. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no snmp filterprofile<profile-name><OIDTree> Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 355: No Snmp Group
Netzwerk-Protokolle 7.4 SNMP Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: snmp group <GroupName> user <UserName>security-model{v1|v2c|v3} [{volatile|nonvolatile}] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Bezeichnung des Gruppennamen max. 32 Zeichen GroupName Schlüsselwort für den Usernamen user Bezeichnung des Usernamen max.
Seite 356: Snmp Notify
Netzwerk-Protokolle 7.4 SNMP Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no snmp group <GroupName> user <UserName>security-model{v1|v2c|v3} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Bezeichnung des Gruppennamen max. 32 Zeichen GroupName Schlüsselwort für den Usernamen user Bezeichnung des Usernamen max.
Seite 357: No Snmp Notify
Netzwerk-Protokolle 7.4 SNMP Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: snmp notify <NotifyName> tag <TagName> type {Trap|Inform} [{volatile|nonvolatile}]] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name der SNMP-Benachrichtigung max. 32 Zeichen NotifyName Schlüsselwort für einen Zielschlüssel Name des Zielschlüssel max.
Seite 358: Snmp Targetaddr
Netzwerk-Protokolle 7.4 SNMP Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no snmp notify <NotifyName> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name der Benachrichtigung max. 32 Zeichen NotifyName Ergebnis Die Details der SNMP-Benachrichtigungen sind gelöscht. Weitere Hinweise Sie ändern die Details einer SNMP-Gruppe mit dem Befehl snmp notify Sie zeigen die konfigurierten SNMP-Benachrichtigungen mit dem Befehl...
Seite 359 Netzwerk-Protokolle 7.4 SNMP Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name der Zieladresse Maximal 32 Zeichen TargetAddressName Schlüsselwort für den Parameter- param namen Bezeichnung des Parameternamens Maximal 32 Zeichen ParamName Schlüsselwort für eine IPv4-Adresse ipv4 IPv4-Adresse Geben Sie eine gültige IPv4 Uni- IPAddress cast-Adresse an.
Seite 360: No Snmp Targetaddr
Netzwerk-Protokolle 7.4 SNMP Ergebnis Die SNMP-Zieladresse ist konfiguriert. Weitere Hinweise Sie löschen die SNMP-Zieladresse mit dem Befehl no snmp targetaddr Sie zeigen die SNMP-Zieladresse mit dem Befehl show snmp targetaddr Sie konfigurieren die SNMP-Zielparameter mit dem Befehl snmp targetparams Sie zeigen die SNMP-Zielparameter mit dem Befehl show snmp targetparam 7.4.2.15 no snmp targetaddr...
Seite 361: Snmp Targetparams
Netzwerk-Protokolle 7.4 SNMP 7.4.2.16 snmp targetparams Beschreibung Mit diesem Befehl konfigurieren Sie die SNMP-Zielparameter. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: snmp targetparams <ParamName> user <UserName> security-model {v1|v2c|v3{auth|noauth|priv}} message-processing {v1|v2c|v3}[{volatile|nonvolatile}] SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface Projektierungshandbuch, 10/2015, C79000-G8900-C324-05...
Seite 362 Netzwerk-Protokolle 7.4 SNMP Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name des SNMP-Parameters max. 32 Zeichen ParamName Schlüsselwort für den Usernamen user Wert für den Usernamen max. 32 Zeichen UserName Gibt an, welche SNMP-Version ver- security-model SNMP-Version • wendet wird.
Seite 363: No Snmp Targetparams
Netzwerk-Protokolle 7.4 SNMP Weitere Hinweise Sie löschen die SNMP-Zielparameter mit dem Befehl no snmp targetparams Sie zeigen die Einstellungen dieser Funktion mit dem Befehl show snmp targetparam Sie konfigurieren ein Anwenderprofil mit dem Befehl snmp user Sie konfigurieren ein Filter mit dem Befehl snmp filterprofile Sie zeigen die Liste der Anwender mit dem Befehl show snmp user...
Seite 364: Snmp V1-V2 Readonly
Netzwerk-Protokolle 7.4 SNMP 7.4.2.18 snmp v1-v2 readonly Beschreibung Mit diesem Befehl sperren Sie den Schreibzugriff für SNMPv1- und SNMPv2-PDUs. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: snmp v1-v2 readonly Ergebnis Der Schreibzugriff für SNMPv1- und SNMPv2-PDUs ist gesperrt.
Seite 365: Snmp User
Netzwerk-Protokolle 7.4 SNMP Ergebnis Der Schreibzugriff für SNMPv1- und SNMPv2-PDUs ist freigegeben. Weitere Hinweise Sie sperren den Schreibzugriff für SNMPv1- und SNMPv2-PDUs mit dem Befehl snmp v1-v2 readonly 7.4.2.20 snmp user Beschreibung Mit diesem Befehl konfigurieren Sie die Details eines SNMP-Users. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus.
Seite 366: No Snmp User
Netzwerk-Protokolle 7.4 SNMP Parameter Beschreibung Wertebereich/Anmerkung Wert für das Passwort der Verschlüs- max. 32 Zeichen passwd selung Storage Type gibt an, ob die Einstellungen nach (flüchtig): • volatile einem Neustart bestehen bleiben: bei einem Neustart werden die Standardeinstellungen ver- wendet (nicht flüchtig): •...
Seite 367: Snmp View
Netzwerk-Protokolle 7.4 SNMP Ergebnis Die SNMP-User Details sind gelöscht. Weitere Hinweise Sie ändern die Einstellungen mit dem Befehl snmp user Sie zeigen die konfigurierten User mit dem Befehl show snmp user 7.4.2.22 snmp view Beschreibung Mit diesem Befehl konfigurieren Sie einen SNMP-View. Voraussetzung ●...
Seite 368 Netzwerk-Protokolle 7.4 SNMP Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Name des SNMP-Views max. 32 Zeichen ViewName Objekt-ID Pfadangabe des MIB-Baums OIDTree Schlüsselwort für die OID-Maske mask Maske, die den Zugriff auf die Elemen- Folge von " " und " ", durch OIDMask te des MIB-Baums filtert...
Seite 369: No Snmp View
Netzwerk-Protokolle 7.4 SNMP 7.4.2.23 no snmp view Beschreibung Mit diesem Befehl löschen Sie einen SNMP-View. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no snmp view <ViewName><OIDTree> Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 370: Smtp Client
Netzwerk-Protokolle 7.5 SMTP Client SMTP Client In diesem Kapitel werden Befehle des Simple Mail Transfer Protocol (SMTP) beschrieben. 7.5.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 371: Show Events Sender Email
Netzwerk-Protokolle 7.5 SMTP Client 7.5.1.2 show events sender email Beschreibung Dieser Befehl zeigt die konfigurierte Email-Absenderadresse an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show events sender email Ergebnis Die konfigurierte Email-Absenderadresse wird angezeigt.
Seite 372: Befehle Im Events Konfigurationsmodus
Netzwerk-Protokolle 7.5 SMTP Client 7.5.2 Befehle im Events Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im EVENTS Konfigurationsmodus aufrufen können. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in diesen Modus zu events wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 373: No Smtp-Server
Netzwerk-Protokolle 7.5 SMTP Client Ergebnis Ein Eintrag für den SMTP-Server ist konfiguriert. Weitere Hinweise Sie löschen einen SMTP-Server Eintrag mit dem Befehl no smtp-server 7.5.2.2 no smtp-server Beschreibung Mit diesem Befehl löschen Sie einen SMTP-Server Eintrag. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-events)# Syntax...
Seite 374: Sender Mail-Address
Netzwerk-Protokolle 7.5 SMTP Client 7.5.2.3 sender mail-address Beschreibung Mit diesem Befehl konfigurieren Sie den E-Mail-Namen des Absenders. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-events)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: sender mail-address <mail-address> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung...
Seite 375: No Sender Mail-Address
Netzwerk-Protokolle 7.5 SMTP Client 7.5.2.4 no sender mail-address Beschreibung Mit diesem Befehl setzen Sie den E-Mail-Namen des Absenders zurück. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-events)# Syntax Rufen Sie den Befehl ohne Parameter auf: no sender mail-address Ergebnis Der E-Mail-Name des Absenders ist zurückgesetzt.
Seite 376: No Smtp-Port
Netzwerk-Protokolle 7.5 SMTP Client Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: smtp-port <smtp-port(1-65535)> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Wert für den SMTP-Port 1 ... 65535 smtp-port Default: 25 Ergebnis Ein SMTP-Port ist konfiguriert. Weitere Hinweise Sie setzen die Einstellung mit dem Befehl auf den voreingestellten Wert no smtp-port...
Seite 377: Http Server
Netzwerk-Protokolle 7.6 HTTP Server HTTP Server In diesem Kapitel werden Befehle des Hypertext Transfer Protocol (HTTP) beschrieben. 7.6.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 378: Befehle Im Globalen Konfigurationsmodus
Netzwerk-Protokolle 7.6 HTTP Server 7.6.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 379: No Ip Http
Netzwerk-Protokolle 7.6 HTTP Server 7.6.2.2 no ip http Beschreibung Mit diesem Befehl deaktivieren Sie HTTP auf dem Gerät. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: no ip http Ergebnis HTTP ist auf dem Gerät deaktiviert.
Seite 380: Https Server
Netzwerk-Protokolle 7.7 HTTPS Server HTTPS Server In diesem Kapitel werden Befehle des Hypertext Transfer Protocol Secure (HTTPS) beschrieben. 7.7.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 381: Show Ssl Server-Cert
Netzwerk-Protokolle 7.8 ARP 7.7.1.2 show ssl server-cert Beschreibung Dieser Befehl zeigt das SSL-Server-Zertifikat an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show ssl server-cert Ergebnis Das SSL-Server-Zertifikat wird angezeigt.
Seite 382: Show Ip Arp
Netzwerk-Protokolle 7.8 ARP 7.8.1.1 show ip arp Beschreibung Mit diesem Befehl zeigen Sie die IP-ARP-Tabelle an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show ip arp [{Vlan<vlan-id(1-4094)>|<interface-type><interface-id>| <ip-address>|<mac-address>|summary|information}] Dabei haben die Parameter folgende Bedeutung:...
Seite 383: Ssh Server
Netzwerk-Protokolle 7.9 SSH Server SSH Server In diesem Kapitel werden Befehle des Secure Shell (SSH) Server beschrieben. 7.9.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 384: Befehle Im Globalen Konfigurationsmodus
Netzwerk-Protokolle 7.9 SSH Server 7.9.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 385: No Ssh-Server
Netzwerk-Protokolle 7.9 SSH Server 7.9.2.2 no ssh-server Beschreibung Mit diesem Befehl deaktivieren Sie das SSH-Protokoll auf dem Gerät. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: no ssh-server Ergebnis Das SSH-Protokoll ist auf dem Gerät deaktiviert.
Seite 386 Netzwerk-Protokolle 7.9 SSH Server SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface Projektierungshandbuch, 10/2015, C79000-G8900-C324-05...
Seite 387: Lastkontrolle
Lastkontrolle In diesem Abschnitt finden Sie die Kapitel, die Funktionen zur Kontrolle und Verteilung der Netzlast beschreiben. Dynamic MAC Aging In diesem Kapitel werden Befehle beschrieben, mit denen die Lebensdauer von dynamisch gelernten Einträgen in einer MAC-Adressliste konfiguriert wird. 8.1.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen.
Seite 388: Show Mac-Address-Table Aging-Status
Lastkontrolle 8.1 Dynamic MAC Aging show mac-address-table aging-time Ergebnis Die Zeitspanne wird angezeigt. 8.1.1.2 show mac-address-table aging-status Beschreibung Dieser Befehl zeigt an, ob MAC Aging aktiviert ist oder nicht. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 389: Mac-Address-Table Aging-Time
Lastkontrolle 8.1 Dynamic MAC Aging 8.1.2.1 mac-address-table aging-time Beschreibung Mit diesem Befehl konfigurieren Sie die Lebensdauer eines dynamisch gelernten Eintrags in der MAC Adressliste. Hinweis Adressen mit geringem Datenverkehr Bei Adressen mit geringem Datenverkehr wird empfohlen einen größeren Wert für die Lebensdauer einzutragen.
Seite 390 Lastkontrolle 8.1 Dynamic MAC Aging SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface Projektierungshandbuch, 10/2015, C79000-G8900-C324-05...
Seite 391: Layer 3-Funktionen
Layer 3-Funktionen In diesem Kapitel werden Befehle beschrieben, die für NAT / NAPT relevant sind. 9.1.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen.
Seite 392: Siehe Auch
Layer 3-Funktionen 9.1 NAT Ergebnis Die Konfiguation und die Übersetzungsliste werden angezeigt. Siehe auch nat (Seite 393) nat local ip address (Client) (Seite 396) nat timeout (Client) (Seite 399) 9.1.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können.
Seite 393: Befehle Im Nat Konfigurationsmodus
Layer 3-Funktionen 9.1 NAT Ergebnis Sie befinden sich jetzt im NAT Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-nat)# Weitere Hinweise Sie verlassen den NAT Konfigurationsmodus mit dem Befehl oder exit 9.1.3 Befehle im NAT Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im NAT Konfigurationsmodus aufrufen können.
Seite 394 Layer 3-Funktionen 9.1 NAT Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: nat {tcp|udp} <globalportfrom> [<globalportto>] <localip> <localportfrom> [<localportto>] [{enable|disable}] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Zuordnung TCP für den folgenden globalen Port Zuordnung UDP für den folgenden globalen Port Start-Port des globalen Portbe- geben Sie den Start-Port ein...
Seite 395: No Nat (Client)
Layer 3-Funktionen 9.1 NAT 9.1.3.2 no nat (Client) Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Beschreibung Mit diesem Befehl löschen Sie einen Eintrag aus der Übersetzungsliste. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar Voraussetzung Sie befinden sich jetzt im NAT Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-nat)# Syntax...
Seite 396: Nat Local Ip Address (Client)
Layer 3-Funktionen 9.1 NAT Weitere Hinweise Sie zeigen die NAT-Konfiguration und die Übersetzungsliste mit dem Befehl show nat Sie konfigurieren Einträge mit dem Befehl Siehe auch show nat (Client) (Seite 391) 9.1.3.3 nat local ip address (Client) Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Beschreibung Mit diesem Befehl konfigurieren Sie die lokale IP-Adresse der Ethernet-Schnittstelle.
Seite 397: Nat Interface (Client)
Layer 3-Funktionen 9.1 NAT Weitere Hinweise Sie zeigen die NAT-Konfiguration und die Übersetzungsliste mit dem Befehl show nat Siehe auch show nat (Client) (Seite 391) 9.1.3.4 nat interface (Client) Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Beschreibung Mit diesem Befehl aktivieren Sie NAT für die Ethernet-Schnittstelle. Voraussetzung Sie befinden sich jetzt im NAT Konfigurationsmodus.
Seite 398: No Nat Interface (Client)
Layer 3-Funktionen 9.1 NAT Weitere Hinweise Sie deaktivieren NAT mit dem Befehl no nat interface Sie konfigurieren den MAC-Mode mit dem Befehl wlan client mac mode Sie zeigen die NAT-Konfiguration und die Übersetzungsliste mit dem Befehl show nat 9.1.3.5 no nat interface (Client) Hinweis Dieser Befehl ist nur im Client-Modus verfügbar.
Seite 399: Nat Timeout (Client)
Layer 3-Funktionen 9.1 NAT 9.1.3.6 nat timeout (Client) Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Beschreibung Mit diesem Befehl konfigurieren Sie die Zeitspannne für die TCP- / UDP-Verbindung. Wenn kein Datenaustausch stattfindet, wird nach Ablauf dieser Zeitspanne die TCP- / UDP- Verbindung aus der Übersetzungstabelle gelöscht.
Seite 400: No Nat Timeout (Client)
Layer 3-Funktionen 9.1 NAT 9.1.3.7 no nat timeout (Client) Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Beschreibung Mit diesem Befehl löschen Sie die Zeitspanne für die TCP- / UDP-Verbindung. Voraussetzung Sie befinden sich jetzt im NAT Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-nat)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 401: Sicherheit Und Authentifizierung
Sicherheit und Authentifizierung In diesem Abschnitt finden Sie die Kapitel, die Zugriffsrechte und Authentifizierungsverfahren beschreiben. 10.1 User Rights Management In diesem Kapitel werden Befehle für den Zugang als Administrator und die Konfiguration der Authentifizierungsmethode beschrieben. 10.1.1 change password Beschreibung Mit diesem Befehl ändern Sie das Passwort des aktuell angemeldeten Benutzers. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus.
Seite 402: Whoami
Sicherheit und Authentifizierung 10.1 User Rights Management Ergebnis Das Passwort ist geändert. Hinweis Passwort ändern im Trial-Modus Auch wenn Sie im Trial-Modus das Passwort ändern, wird diese Änderung sofort gespeichert. Weitere Hinweise Sie erstellen einen Benutzer mit dem Befehl user-account Sie löschen einen Benutzer mit dem Befehl no user-account Sie zeigen die angelegten Benutzer mit dem Befehl...
Seite 403: Die "Show"-Befehle
Sicherheit und Authentifizierung 10.1 User Rights Management 10.1.3 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen. Mit dem Befehl können Sie in jedem Konfigurationsmodus die "show"-Befehle do [Befehl] ausführen. Dabei ersetzen Sie durch den "show"-Befehl, den Sie ausführen wollen. [Befehl] Beispiel do show cli-console-timeout...
Seite 404: Befehle Im Globalen Konfigurationsmodus
Sicherheit und Authentifizierung 10.1 User Rights Management Syntax Rufen Sie den Befehl ohne Parameter auf: show users Ergebnis Die angemeldeten Benutzer werden angezeigt. 10.1.4 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal...
Seite 405 Sicherheit und Authentifizierung 10.1 User Rights Management Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: user-account <string> password <passwd> privilege {user | admin} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Benutzername Geben Sie einen Benutzernamen an. Der string Name muss eindeutig sein.
Seite 406: No User-Account
Sicherheit und Authentifizierung 10.1 User Rights Management 10.1.4.2 no user-account Beschreibung Mit diesem Befehl löschen Sie einen Benutzer. Hinweis Die voreingestellten Benutzer "admin" und "user" sowie angemeldete Benutzer können nicht gelöscht werden. Voraussetzung ● Der Benutzer ist angelegt. ● Der Benutzer besitzt das Recht zum Verändern von Geräteparametern. ●...
Seite 407: Username
Sicherheit und Authentifizierung 10.1 User Rights Management 10.1.4.3 username Beschreibung Mit diesem Befehl ändern Sie das Passwort für die werkseitig voreingestellten Benutzer " " und " ". user admin Voraussetzung ● Der Benutzer ist mit der Rolle "admin" angemeldet. ● Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax...
Seite 408: Wlan
Sicherheit und Authentifizierung 10.2 WLAN Weitere Hinweise Sie erstellen einen Benutzer mit dem Befehl user-account Sie löschen einen Benutzer mit dem Befehl no user-account Sie zeigen die angelegten Benutzer mit dem Befehl show user-accounts 10.2 WLAN In diesem Kapitel werden Befehle zum Konfigurieren und Kontrollieren des Wireless LANs (WLANs) beschrieben.
Seite 409: Show Wlan Security Ap-Radius-Authenticator (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show wlan security <wlan 0/X | vapX 0/Y> [context <Id (1-8)>] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung WLAN-Schnittstelle Geben Sie eine gültige Schnittstelle an. wlan 0/X Nur im Client-Modus verfügbar VAP-Schnittstelle...
Seite 410: Show Wlan Security-Keys
Sicherheit und Authentifizierung 10.2 WLAN Ergebnis Die Einstellungen werden angezeigt. Siehe auch wlan security ap-radius-authenticator (Seite 412) wlan security ap-radius-authenticator address (Seite 414) wlan security ap-radius-authenticator max-retransmit (Seite 415) wlan security ap-radius-authenticator port-number (Seite 416) wlan security ap-radius-authenticator primary (Seite 417) no wlan security ap-radius-authenticator primary (Seite 418) wlan security ap-radius-authenticator reauth-interval (Seite 419) wlan security ap-radius-authenticator reauth-mode (Seite 420)
Seite 411: Show Wlan Inter-Ap-Blocking Allowed Addresses
Sicherheit und Authentifizierung 10.2 WLAN 10.2.1.4 show wlan inter-ap-blocking allowed addresses Beschreibung Dieser Befehl zeigt eine Liste der SCALANCE W700-Geräte an, mit denen die Clients kommunizieren dürfen. Hinweis Dieser Befehl ist nur verfügbar, wenn folgende Bedingungen erfüllt sind: • Access Point-Modus •...
Seite 412: Befehle Im Wlan Konfigurationsmodus
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2 Befehle im WLAN Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Konfigurationsmodus WLAN aufrufen können. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in diesen Modus zu wlan wechseln. Befehle zu anderen Themen, die im Konfigurationsmodus WLAN aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 413: No Wlan Security Ap-Radius-Authenticator
Sicherheit und Authentifizierung 10.2 WLAN Weitere Hinweise Sie deaktivieren den RADIUS-Server mit dem Befehl no wlan security ap-radius- authenticator Sie zeigen die Einstellung mit dem Befehl show wlan security ap-radius-authenticator Siehe auch no wlan security ap-radius-authenticator (Seite 413) show wlan security ap-radius-authenticator (Access Point) (Seite 409) 10.2.2.2 no wlan security ap-radius-authenticator Beschreibung...
Seite 414: Wlan Security Ap-Radius-Authenticator Address
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.3 wlan security ap-radius-authenticator address Beschreibung Mit diesem Befehl konfigurieren Sie die IP-Adresse des RADIUS-Servers. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 415: Wlan Security Ap-Radius-Authenticator Max-Retransmit
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.4 wlan security ap-radius-authenticator max-retransmit Beschreibung Mit diesem Befehl konfigurieren Sie maximale Anzahl der Verbindungsversuche. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 416: Wlan Security Ap-Radius-Authenticator Port-Number
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.5 wlan security ap-radius-authenticator port-number Beschreibung Mit diesem Befehl konfigurieren Sie den Eingangs-Port des RADIUS-Servers. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 417: Wlan Security Ap-Radius-Authenticator Primary
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.6 wlan security ap-radius-authenticator primary Beschreibung Mit diesem Befehl konfigurieren Sie den RADIUS-Server als primären Server. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus der WLAN-Schnittstelle und die "wlan security ap-radius-authenticator address"...
Seite 418: No Wlan Security Ap-Radius-Authenticator Primary
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.7 no wlan security ap-radius-authenticator primary Beschreibung Mit diesem Befehl deaktivieren Sie den primären Server. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 419: Wlan Security Ap-Radius-Authenticator Reauth-Interval
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.8 wlan security ap-radius-authenticator reauth-interval Beschreibung Mit diesem Befehl konfigurieren Sie die Gültigkeitsdauer (in Sekunden) der Authentifizierung. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung ● Die lokale Zeitverwaltung ist aktiv. Sie befinden sich im WLAN Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax...
Seite 420: Wlan Security Ap-Radius-Authenticator Reauth-Mode
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.9 wlan security ap-radius-authenticator reauth-mode Beschreibung Mit diesem Befehl legen Sie fest, wer die Zeit bestimmmt, bis die Clients zu einer erneuten Authentifizierung gezwungen werden. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus der WLAN-Schnittstelle.
Seite 421: Wlan Security Ap-Radius-Authenticator Shared-Secret
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.10 wlan security ap-radius-authenticator shared-secret Beschreibung Mit diesem Befehl konfigurieren Sie das Passwort für den RADIUS-Server. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 422: Wlan Security Context (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.11 wlan security context (Client) Beschreibung Mit diesem Befehl erstellen Sie einen neuen Security-Kontext und wechseln in den Security- Kontext Konfigurationsmodus. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax...
Seite 423: No Wlan Security Context (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.12 no wlan security context (Client) Beschreibung Mit diesem Befehl löschen Sie einen Security-Kontext. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Hinweis Der Security-Kontext 1 kann nicht gelöscht werden. Voraussetzung Sie befinden sich im WLAN Konfigurationsmodus. Die Eingabeaufforderung lautet: cli (config-wlan)# Syntax...
Seite 424: Vap Inter-Ap-Blocking Refresh Time
Sicherheit und Authentifizierung 10.2 WLAN 10.2.2.13 vap inter-ap-blocking refresh time Kernaussage Dieser Befehl legt das Aktualisierungsintervall für die ARP-Tabelle fest. Die Voreinstellung für diesen Wert beträgt 60 Sekunden. Hinweis Dieser Befehl ist nur verfügbar, wenn folgende Bedingungen erfüllt sind: • Access Point-Modus •...
Seite 425: Befehle Im Wlan Interface Konfigurationsmodus
Sicherheit und Authentifizierung 10.2 WLAN 10.2.3 Befehle im WLAN Interface Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Interface Konfigurationsmodus WLAN aufrufen können. Abhängig von der eingestellten Schnittstelle sind verschiedene Befehlssätze verfügbar. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in interface wlan 0/X diesen Modus zu wechseln.
Seite 426: Wlan Security Ssid
Sicherheit und Authentifizierung 10.2 WLAN Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Index der Schlüsseltabelle 1...4 index Schlüssel Geben Sie den WEP- bzw. AES- Schlüssel ein. Ergebnis Der WEP- bzw. AES-Schlüssel ist in die Schlüssel-Tabelle eingefügt. Weitere Hinweise Sie zeigen die Einstellungen mit dem Befehl show wlan security <wlan 0/X>...
Seite 427: Befehle Im Security-Kontext Konfigurationsmodus
Sicherheit und Authentifizierung 10.2 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan security ssid <index (1-8)> context <ID (1-8)> Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Index der SSID-Liste 1...8 index Schlüsselwort für einen Security- context Kontext Geben Sie eine gültige Security-...
Seite 428 Sicherheit und Authentifizierung 10.2 WLAN Hinweis iPCF- bzw. iPCF-MC-Modus aktiviert Wenn der iPCF- bzw. iPCF-MC-Modus aktiviert ist, wird bei den Sicherheitseinstellungen nur "Open System" mit dem Verschlüsselungsverfahren AES unterstützt. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan-context-x)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf:...
Seite 429: Siehe Auch
Sicherheit und Authentifizierung 10.2 WLAN Weitere Hinweise Sie zeigen die Einstellungen mit dem Befehl show wlan security Siehe auch no wlan security encryption (Client) (Seite 438) 10.2.4.2 wlan security cipher (Client) Beschreibung Mit diesem Befehl konfigurieren Sie das Verschlüsselungsverfahren für die WPA(2)- Authentifizierung.
Seite 430 Sicherheit und Authentifizierung 10.2 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: wlan security cipher { auto | wep | aes | tkip } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Je nach Fähigkeit der Gegenstation wird TKIP oder AES verwendet. auto WEP (Wired Equivalent Privacy) Ein symmetrisches Stromverschlüsselungsverfahren mit lediglich 40 bzw.
Seite 431: Wlan Security Default-Key (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.3 wlan security default-key (Client) Beschreibung Mit diesem Befehl legen Sie fest, welcher WEP-Schlüssel der Schlüsseltabelle zur Verschlüsselung verwendet wird. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan-context-x)# Syntax...
Seite 432: Wlan Security Dot1X Check-Server-Certificate (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.4 wlan security dot1x check-server-certificate (Client) Beschreibung Mit diesem Befehl aktivieren Sie die Gültigkeitsprüfung des Server-Zertifikats am Client. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan-context-x)# Syntax...
Seite 433: No Wlan Security Dot1X Check-Server-Certificate (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.5 no wlan security dot1x check-server-certificate (Client) Beschreibung Mit diesem Befehl deaktivieren Sie die Gültigkeitsprüfung des Server-Zertifikats am Client. Diese Einstellung ist standardmäßig aktiviert. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan-context-x)# Syntax...
Seite 434: Wlan Security Dot1X Eap-Authentication-Type (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.6 wlan security dot1x eap-authentication-type (Client) Beschreibung Mit diesem Befehl legen Sie fest, welche RADIUS-Authentifizierungsmethoden der Client dem RADIUS-Server anbietet. Bei " " bietet der Client einem RADIUS Server alle auto unterstützten Methoden. Jede andere Auswahl schränkt die Unterstützung durch den Client auf diese eine Methode ein.
Seite 435: Wlan Security Dot1X Username (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.7 wlan security dot1x username (Client) Beschreibung Mit diesem Befehl legen Sie den Benutzernamen für den RADIUS-Server fest. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-wlan-context-x)# Syntax...
Seite 436: Wlan Security Dot1X Password (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.8 wlan security dot1x password (Client) Beschreibung Mit diesem Befehl legen Sie Passwort für den RADIUS-Server fest. Für die Passwort-Vergabe wird der ASCII-Code 0x20 bis 0x7e verwendet. Hinweis Dieser Befehl ist nur im Client-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der WLAN-Schnittstelle.
Seite 437: Wlan Security Encryption (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.9 wlan security encryption (Client) Beschreibung Mit diesem Befehl aktivieren Sie die Verschlüsselung mit einem festen (nicht wechselnden) WEP-Schlüssel. Sie können die Verschlüsselung nur aktivieren oder deaktivieren, wenn Sie bei der Authentifizierung "Open System" gewählt haben. Alle anderen Sicherungsverfahren beinhalten sowohl Authentifizierung als auch Verschlüsselung.
Seite 438: No Wlan Security Encryption (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.10 no wlan security encryption (Client) Beschreibung Mit diesem Befehl deaktivieren Sie die Verschlüsselung mit einem festen (nicht wechselnden) WEP-Schlüssel. Diese Einstellung ist standardmäßig aktiviert. Sie können die Verschlüsselung nur aktivieren oder deaktivieren, wenn Sie bei der Authentifizierung "Open System"...
Seite 439: Wlan Security Wpa-Psk-Passphrase (Client)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.4.11 wlan security wpa-psk-passphrase (Client) Beschreibung Mit diesem Befehl hinterlegen Sie den WPA(2)-Schlüssel, der bei der WPA-PSK- und WPA2-PSK-Authentifzierung verwendet wird. Hinweis Der Schlüssel kann 8 bis 63 ASCII-Zeichen oder genau 64 hexadezimale Zeichen lang sein. Er sollte komplex (z.B.
Seite 440: Befehle Im Vap Interface Konfigurationsmodus
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5 Befehle im VAP Interface Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im Interface Konfigurationsmodus VAP aufrufen können. Abhängig von der eingestellten Schnittstelle sind verschiedene Befehlssätze verfügbar. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in interface vapX 0/Y diesen Modus zu wechseln.
Seite 441 Sicherheit und Authentifizierung 10.2 WLAN Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: vap security authentication { show-methods | <methods> } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Listet die verfügbaren show- • open-system methods Authentifizierungsarten auf Ohne Authentifizierung.
Seite 442: Vap Security Cipher (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.2 vap security cipher (Access Point) Beschreibung Mit diesem Befehl konfigurieren Sie das Verschlüsselungsverfahren für die WPA- Authentifizierung. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Hinweis iPCF- bzw. iPCF-MC-Modus aktviert Wenn im iPCF- bzw. iPCF-MC-Modus die Verschlüsselung mit AES erfolgen soll, werden nur Schlüssel mit 128 Bit-Schlüssellänge unterstützt.
Seite 443: Vap Security Default-Key (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN Ergebnis Das Verschlüsselungsverfahren ist konfiguriert. Weitere Hinweise Sie zeigen die Einstellungen mit dem Befehl show wlan security <vapX 0/Y> 10.2.5.3 vap security default-key (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, welcher WEP-Schlüssel der Schlüsseltabelle zur Verschlüsselung verwendet wird.
Seite 444: Vap Security Encryption (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.4 vap security encryption (Access Point) Beschreibung Mit diesem Befehl aktivieren Sie die Verschlüsselung mit einem festen (nicht wechselnden) WEP-Schlüssel. Sie können die Verschlüsselung nur aktivieren oder deaktivieren, wenn Sie bei der Authentifizierung "Open System" gewählt haben. Alle anderen Sicherungsverfahren beinhalten sowohl Authentifizierung als auch Verschlüsselung.
Seite 445: No Vap Security Encryption (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.5 no vap security encryption (Access Point) Beschreibung Mit diesem Befehl deaktivieren Sie die Verschlüsselung mit einem festen (nicht wechselnden) WEP-Schlüssel. Diese Einstellung ist standardmäßig aktiviert. Sie können die Verschlüsselung nur aktivieren oder deaktivieren, wenn Sie bei der Authentifizierung "Open System"...
Seite 446: Vap Security Wpa-Group-Key-Update-Interval (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.6 vap security wpa-group-key-update-interval (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, nach welchem Zeitraum der Schlüssel erneuert wird. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-vapX-0-Y)# Syntax...
Seite 447: Vap Security Wpa-Psk-Passphrase (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.7 vap security wpa-psk-passphrase (Access Point) Beschreibung Mit diesem Befehl hinterlegen Sie den WPA(2)-Schlüssel, der bei der WPA-PSK- und WPA2-PSK-Authentifzierung verwendet wird. Hinweis Der Schlüssel kann 8 bis 63 ASCII-Zeichen oder genau 64 hexadezimale Zeichen lang sein. Er sollte komplex (z.B.
Seite 448: Vap Communication With Own-Vap (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.8 vap communication with own-vap (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, dass die Clients, die an der gleichen SSID eines Access Point angemeldet sind, miteinander kommunizieren können. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle.
Seite 449: No Vap Communication With Own-Vap (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.9 no vap communication with own-vap (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, dass Clients, die an der gleichen SSID eines Access Point angemeldet sind, nicht miteinander kommunizieren können. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle.
Seite 450: Vap Communication With Other-Vaps (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.10 vap communication with other-vaps (Access Point) Beschreibung Mit diesem Befehl legen fest, dass die Clients, die an unterschiedlichen SSIDs eines Access Points angemeldet sind, miteinander kommunizieren können. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle.
Seite 451: No Vap Communication With Other-Vaps (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.11 no vap communication with other-vaps (Access Point) Beschreibung Mit diesem Befehl legen fest, dass die Clients, die an unterschiedlichen SSIDs eines Access Points angemeldet sind, nicht miteinander kommunizieren können. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle.
Seite 452: Vap Communication With Ethernet (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.12 vap communication with ethernet (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, dass der Client über die Ethernet-Schnittstelle kommunizieren kann. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-vapX-0-Y)# Syntax...
Seite 453: No Vap Communication With Ethernet (Access Point)
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.13 no vap communication with ethernet (Access Point) Beschreibung Mit diesem Befehl legen Sie fest, dass der Client nicht über die Ethernet-Schnittstelle kommunizieren kann. Hinweis Dieser Befehl ist nur im Access Point-Modus verfügbar. Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-vapX-0-Y)# Syntax...
Seite 454: Vap Inter-Ap-Blocking Allowed Address
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.14 vap inter-ap-blocking allowed address Beschreibung Dieser Befehl legen Sie fest, welche SCALANCE W700-Geräte für die Clients zugänglich sind. Hinweis Dieser Befehl ist nur verfügbar, wenn folgende Bedingungen erfüllt sind: • Access Point-Modus • Das SCALANCE W700-Gerät ist mit einem der folgenden KEY-PLUGs ausgestattet: –...
Seite 455: No Vap Inter-Ap-Blocking Allowed Address
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.15 no vap inter-ap-blocking allowed address Beschreibung Dieser Befehl löscht das SCALANCE W700-Gerät mit der angegebenen IP-Adresse aus der Liste der SCALANCE W700-Geräte, mit denen Clients kommunizieren dürfen. Hinweis Dieser Befehl ist nur verfügbar, wenn folgende Bedingungen erfüllt sind: •...
Seite 456: Vap Inter-Ap-Blocking
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.16 vap inter-ap-blocking Beschreibung Dieser Befehl beschränkt die Kommunikation der Clients. Es sind nur solche SCALANCE W700-Geräte für die Clients zugänglich, deren IP-Adresse mit dem Befehl vap inter-ap- im Access Point konfiguriert wurde. blocking allowed address Hinweis Dieser Befehl ist nur verfügbar, wenn folgende Bedingungen erfüllt sind: •...
Seite 457: No Vap Inter-Ap-Blocking
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.17 no vap inter-ap-blocking Beschreibung Dieser Befehl ermöglicht die uneingeschränkte Kommunikation eines Client mit allen SCALANCE W700-Geräten, die über den Access Point erreichbar sind. Hinweis Dieser Befehl ist nur verfügbar, wenn folgende Bedingungen erfüllt sind: •...
Seite 458: Vap Inter-Ap-Blocking Block Gratuitous Arp
Sicherheit und Authentifizierung 10.2 WLAN 10.2.5.18 vap inter-ap-blocking block gratuitous arp Beschreibung Dieser Befehl blockiert die Weiterleitung von unaufgeforderten ARP-Paketen. Hinweis Dieser Befehl ist nur verfügbar, wenn folgende Bedingungen erfüllt sind: • Access Point-Modus • Das SCALANCE W700-Gerät ist mit einem der folgenden KEY-PLUGs ausgestattet: –...
Seite 459: Vap Inter-Ap-Blocking Block Non-Ip-Traffic
Sicherheit und Authentifizierung 10.2 WLAN Voraussetzung Sie befinden sich im Interface Konfigurationsmodus der VAP-Schnittstelle. Die Eingabeaufforderung lautet: cli (config-if-vapX-0-Y)# Syntax Rufen Sie den Befehl ohne Parameter auf: no vap inter-ap-blocking block gratuitous arp Ergebnis Es werden auch unaufgeforderte ARP-Pakete weitergeleitet. 10.2.5.20 vap inter-ap-blocking block non-ip-traffic Beschreibung...
Seite 460: No Vap Inter-Ap-Blocking Block Non-Ip-Traffic
Sicherheit und Authentifizierung 10.2 WLAN Ergebnis Es erfolgt kein Austausch von Nicht-IP-Paketen, z. B. Layer 2-Paketen, zwischen dem Client und den SCALANCE W700-Geräten, die im Access Points als zulässige Kommunikationspartner konfiguriert sind. 10.2.5.21 no vap inter-ap-blocking block non-ip-traffic Beschreibung Dieser Befehl ermöglicht den Austausch von Nicht-IP-Paketen zwischen dem Client und den SCALANCE W700-Geräten, die im Access Points als zulässige Kommunikationspartner konfiguriert sind.
Seite 461: Management Access Control List
Sicherheit und Authentifizierung 10.3 Management Access Control List 10.3 Management Access Control List In diesem Kapitel werden Befehle beschrieben, die für das Arbeiten mit der Management Access Control List relevant sind. 10.3.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen.
Seite 462: Befehle Im Globalen Konfigurationsmodus
Sicherheit und Authentifizierung 10.3 Management Access Control List Ergebnis Die Informationen über die Konfiguration der autorisierten Manager werden angezeigt. 10.3.2 Befehle im globalen Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im globalen Konfigurationsmodus aufrufen können. Geben Sie im Privileged EXEC Modus den Befehl ein, um in diesen configure terminal Modus zu wechseln.
Seite 463 Sicherheit und Authentifizierung 10.3 Management Access Control List Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: authorized-manager ip-source <ip-address> [{<subnet-mask>|/<prefix-length(1-32)>}] [interface[<interface-type<0/a-b,0/c,...>] [<interface-type<0/a-b,0/c,...>]] [vlan<a,b or a-b or a,b,c-d>] [service[snmp][telnet][http][https][ssh]] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung gibt das Netz oder die IP Adresse an, für die der geben Sie eine gültige IPv4- ip-address IP Manager autorisiert ist...
Seite 464: No Authorized-Manager Ip-Source
Sicherheit und Authentifizierung 10.3 Management Access Control List Ergebnis Die Schnittstellen und Protokolle, über die ein autorisierter Manager auf das Gerät zugreifen darf, sind konfiguriert. Weitere Hinweise Sie löschen eine Schnittstelle für den Zugriff eines autorisierten Managers mit dem Befehl authorized-manager ip-source Sie zeigen die Informationen über die Konfiguration der autorisierten Manager mit dem Befehl...
Seite 465: Diagnose
Diagnose Die Überwachung des Systems und die Fehlerdiagnose erfolgen über verschiedene Wege: ● Events- und Faults-Handling: Vordefinierte Ereignisse erzeugen eine Meldung. Diese Meldungen können auf folgenden Wegen verbreitet werden: – Eintrag im lokalen Logbuch – Übertragung zum Syslog-Server – Versand als Email –...
Seite 466: Show Events Config
Diagnose 11.1 Diagnosis Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show authlog oder Rufen Sie den Befehl mit folgender Parametrierung auf: show authlog [{ info | warning | critical }] Dabei haben die Parameter folgende Bedeutung: Parameter...
Seite 467: Show Events Severity
Diagnose 11.1 Diagnosis 11.1.1.3 show events severity Beschreibung Dieser Befehl zeigt an, ab welchem Schweregrad eines Ereignisses ("Info", "Warning" oder "Critical") eine bestimmte Benachrichtigung (Versand einer E-Mail, Eintrag in die Syslog- Tabelle, Eintrag in die Syslog-Datei) erfolgt. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli>...
Seite 468: Show Events Faults Status
Diagnose 11.1 Diagnosis Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show events faults config [{power|link}] Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Überwachung der Stromversorgung auf Stromausfall. power Überwachung der Netzwerkverbindungen auf Änderung des Verbin- link dungs -Status. Wenn Sie keinen Parameter angeben, werden die Einstellungen für beide Fehlerüberwachungen angezeigt.
Seite 469: Show Fault Counter
Diagnose 11.1 Diagnosis 11.1.1.6 show fault counter Beschreibung Dieser Befehl zeigt die Anzahl der Fehlerübergänge von Stromversorgung und Netzwerkverbindungen an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl ohne Parameter auf: show events fault counter Ergebnis...
Seite 470: Show Power-Line-State
Diagnose 11.1 Diagnosis Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Alle Logbucheinträge der Kategorien "Information", "Warnung" und "Kri- info tisch" werden angezeigt. Alle Logbucheinträge der Kategorien "Warnung" und "Kritisch" werden warning angezeigt. Alle Logbucheinträge der Kategorie "Kritisch" werden angezeigt. critical Ergebnis Der Inhalt des Logbuchs wird angezeigt.
Seite 471: Show Rmon
Diagnose 11.1 Diagnosis 11.1.1.9 show rmon Beschreibung Dieser Befehl zeigt den Zählerstand an. Voraussetzung Sie befinden sich im User EXEC Modus oder im Privileged EXEC Modus. Die Eingabeaufforderung lautet: oder cli> cli# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: show rmon [statistics [<stats-index (1-65535)>]] Dabei haben die Parameter folgende Bedeutung: Parameter...
Seite 472: Clear Authlog
Diagnose 11.1 Diagnosis 11.1.2 clear authlog Beschreibung Mit diesem Befehl löschen Sie den Inhalt des Logbuchs. Voraussetzung Sie befinden sich im Privileged EXEC Modus. Die Eingabeaufforderung lautet: cli# Syntax Rufen Sie den Befehl ohne Parameter auf: clear authlog Ergebnis Der Inhalt des Logbuchs ist gelöscht. 11.1.3 clear logbook Beschreibung...
Seite 473: Fault Report Ack
Diagnose 11.1 Diagnosis 11.1.4 fault report ack Beschreibung Mit diesem Befehl quittieren (löschen) Sie die Meldungen des Ereignisses "Cold/Warm Start". Voraussetzung Sie befinden sich im Privileged EXEC Modus. Die Eingabeaufforderung lautet: cli# Syntax Rufen Sie den Befehl mit folgendem Parameter auf: fault report ack <fault-state-id>...
Seite 474: Events
Diagnose 11.1 Diagnosis 11.1.5.1 events Beschreibung Mit diesem Befehl wechseln Sie in den EVENTS Konfigurationsmodus. Voraussetzung Sie befinden sich im globalen Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config)# Syntax Rufen Sie den Befehl ohne Parameter auf: events Ergebnis Sie befinden sich jetzt im EVENTS Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-events)# Weitere Hinweise...
Seite 475: Add Log
Diagnose 11.1 Diagnosis 11.1.6.1 add log Beschreibung Mit diesem Befehl erstellen Sie einen Eintrag im Logbuch. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-events)# Syntax Rufen Sie den Befehl ohne Parameter auf: add log <log entry> Dabei hat der Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung...
Seite 476: No Client Config
Diagnose 11.1 Diagnosis Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: client config {syslog|trap|email|all} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung aktiviert den Client, der die Meldungen zum Syslog-Server überträgt syslog aktiviert den Client, der die SNMP-Traps überträgt trap aktiviert den Client, der die E-Mails überträgt email...
Seite 477 Diagnose 11.1 Diagnosis Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no client config {syslog|trap|email|all} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung deaktiviert den Client, der die Meldungen zum Syslog-Server überträgt syslog deaktiviert den Client, der die SNMP-Traps überträgt trap deaktiviert den Client, der die E-Mails überträgt email...
Seite 478: Event Config
Diagnose 11.1 Diagnosis 11.1.6.4 event config Beschreibung Mit diesem Befehl konfigurieren Sie, welcher der verschiedenen Meldungstypen des Geräts gespeichert oder verschickt werden soll. Folgende Events bzw. Meldungstypen stehen zur Verfügung: ● Meldung bei Kalt- oder Warmstart ● Meldung bei Statusänderung eine physikalischen Schnittstelle ●...
Seite 479 Diagnose 11.1 Diagnosis Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: event config {cold-warmstart|linkchange|authentication-failure| power-change|faultstate-change|stp-change| overlap-ap|wds|dfs|wlan-general| wlan-auth-log|ipcf-cycle-time|ipcf-poll- size|all}{logtable|syslog|email|trap|faults|all} Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Meldung bei Kalt- oder Warmstart cold-warmstart Meldung bei Statusänderung eine physikalischen Schnittstelle linkchange Meldung beim fehlerhafter Anmeldung authentication-failure Meldung bei Statusänderung der Stromversorgung...
Seite 480 Diagnose 11.1 Diagnosis Weitere Hinweise Sie zeigen den Status der Events und der Clients mit dem Befehl show events config Sie löschen Einstellungen mit dem Befehl no event config Die Clients werden mit diesem Befehl nicht aktiviert. Verwenden Sie zum Aktivieren der Clients den Befehl client config Hinweis Ändern von mehreren Meldungstypen oder Clients...
Seite 481: No Event Config
Diagnose 11.1 Diagnosis 11.1.6.5 no event config Beschreibung Mit diesem Befehl konfigurieren Sie, welcher der verschiedenen Meldungstypen des Geräts nicht mehr gespeichert oder verschickt werden soll. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-events)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no event config {cold-warmstart|linkchange|authentication-failure| power-change|faultstate-change|stp-change|...
Seite 482: Link
Diagnose 11.1 Diagnosis Ergebnis Die Einstellung, welche Meldungen des Geräts nicht gespeichert oder verschickt werden soll, ist konfiguriert. Weitere Hinweise Sie zeigen den Status der Events und der Clients mit dem Befehl show events config Sie konfigurieren, welcher der verschiedenen Meldungstypen des Geräts gespeichert oder verschickt werden soll, mit dem Befehl event config 11.1.6.6...
Seite 483: No Link
Diagnose 11.1 Diagnosis 11.1.6.7 no link Beschreibung Mit diesem Befehl deaktivieren Sie die Überwachung der physikalischen Netzwerkverbindungen auf Kabelbruch bzw. Ziehen oder Einstecken des Steckers. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-events)# Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no link {up|down} Dabei haben die Parameter folgende Bedeutung: Parameter...
Seite 484: Power
Diagnose 11.1 Diagnosis 11.1.6.8 power Beschreibung Mit diesem Befehl konfigurieren und aktivieren Sie die Überwachung der Stromversorgungen. Je nach Hardware-Variante gibt es ein oder zwei Spannungsanschlüsse (L 1 / L 2) und eine PoE-Spannungsversorgung. Hinweis Dieser Befehl ist nicht auf dem SCALANCE W786-2 SFP verfügbar. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus.
Seite 485: No Power
Diagnose 11.1 Diagnosis 11.1.6.9 no power Beschreibung Mit diesem Befehl deaktivieren Sie die Überwachung der Stromversorgungen. Je nach Hardware-Variante gibt es ein oder zwei Spannungsanschlüsse (L 1 / L 2) und eine PoE- Spannungsversorgung. Hinweis Dieser Befehl ist nicht auf dem SCALANCE W786-2 SFP verfügbar. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus.
Seite 486: Power Pnio Redundancy
Diagnose 11.1 Diagnosis 11.1.6.10 power pnio redundancy Beschreibung Bei den folgenden Geräten können Sie zusätzlich konfigurieren, welche Spannungsversorgung durch PNIO überwacht werden soll: ● SCALANCE W788-x (RJ45-Varianten) ● SCALANCE W748-1 RJ45 ● SCALANCE W774-1 (RJ45- und M12-Variante) ● SCALANCE W734-1 RJ45 Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus.
Seite 487: Send Test Mail
Diagnose 11.1 Diagnosis 11.1.6.11 send test mail Beschreibung Mit diesem Befehl senden Sie eine E-Mail entsprechend den aktuell konfigurierten SMTP Einstellungen. Voraussetzung Sie befinden sich im EVENTS Konfigurationsmodus. Die Eingabeaufforderung lautet: cli(config-events)# Syntax Rufen Sie den Befehl ohne Parameter auf: send test mail Ergebnis Eine E-Mail entsprechend den aktuell konfigurierten SMTP Einstellungen ist gesendet.
Seite 488: No Severity
Diagnose 11.1 Diagnosis Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Systemereignismeldungen werden per mail E-Mail verschickt. Systemereignismeldungen werden in die Log-Tabelle eingetragen. Systemereignismeldungen werden in syslog die Syslog-Datei eingetragen. Systemereignismeldungen werden in authlog die Log-Tabelle für Authentifizierungen eingetragen. Systemereignisse werden ab dem info Severity-Level...
Seite 489 Diagnose 11.1 Diagnosis Syntax Rufen Sie den Befehl mit folgender Parametrierung auf: no severity { mail | log | syslog | authlog } Dabei haben die Parameter folgende Bedeutung: Parameter Beschreibung Wertebereich/Anmerkung Die Einstellung des Schwellwerts für mail den Versand der Systemereignismel- dungen per E-Mail wird deaktiviert.
Seite 490: Syslog Client
Diagnose 11.2 Syslog Client 11.2 Syslog Client Mit den Befehlen dieses Kapitels werden folgende Einstellungen konfiguriert: ● Übertragung der Meldungen zum Syslog-Server ● Lokales Puffern und Speichern von Meldungen ● Annehmen und Weiterleiten von Meldungen von anderen Geräten (Relay-Betrieb) 11.2.1 Die "show"-Befehle In diesem Kapitel werden Befehle beschrieben, mit denen Sie verschiedene Einstellungen anzeigen.
Seite 491: Befehle Im Events Konfigurationsmodus
Diagnose 11.2 Syslog Client 11.2.2 Befehle im Events Konfigurationsmodus In diesem Kapitel werden Befehle beschrieben, die Sie im EVENTS Konfigurationsmodus aufrufen können. Geben Sie im globalen Konfigurationsmodus den Befehl ein, um in diesen Modus zu events wechseln. Befehle zu anderen Themen, die im globalen Konfigurationsmodus aufgerufen werden, finden Sie in den jeweiligen Kapiteln an entsprechender Stelle.
Seite 492: No Syslogserver
Diagnose 11.2 Syslog Client Ergebnis Die Einstellungen für den Syslog-Server sind konfiguriert. Weitere Hinweise Sie deaktivieren die Einstellung mit dem Befehl no syslogserver Sie zeigen den Status dieser Funktion und weitere Informationen mit dem Befehl show events config 11.2.2.2 no syslogserver Beschreibung Mit diesem Befehl konfigurieren Sie die Syslog-Server-Adresse.
Seite 493: Index
Index wlan data rates-11n selected only, 197, 202 wlan dtim, 208 wlan force roaming eth-down, 210 wlan frequency band, 212 Access Point wlan guard interval, 214 no vap broadcast ssid, 228 wlan ht channel, 215 no vap communication with ethernet, 453 wlan ipcf cycle-time, 113 no vap communication with other-vaps, 451 wlan ipcf pnio-support, 112...
Seite 494 Index configure terminal, 49 coordinates height, 54 change password, 401 coordinates latitude, 55 clear authlog, 472 coordinates longitude, 55 clear counters, 48 country, 172 clear line vty, 50 clear logbook, 472 clear screen, 31 clear spanning-tree counters, 266 clear wlan statistics, 167 dcp forwarding, 316 CLI-Befehle dcp server, 308...
Seite 495 Index ip address, 313, 315 nat local ip address, 396 no ip address, 314 nat timeout, 399 ip dhcp client mode, 321 no nat timeout, 400 ip dhcp config-file-request, 320 network, 330 no ip dhcp config-file-request, 320 no sinema, 93 ip dhcp-server, 324 no snmp filterprofile, 354 no ip dhcp-server, 325...
Seite 496 Index severity, 487 show ntp info, 138 no severity, 488 show plug, 95 show allowed addresses, 411 show pnio, 46 show authlog, 465 show power-line-state, 470 show authorized-managers, 461 show rmon, 471 show cli-console-timeout, 39 show running-config, 87 show coordinates, 40 show sinema, 92 show dcp forwarding, 299 show snmp, 340...
Seite 497 Index show wlan client-list-vap, 157 sntp unicast-server, 146 show wlan data rates, 158 no sntp unicast-server, 147 show wlan device, 159 spanning-tree, 267 show wlan ipcf, 109, 117 no spanning-tree, 267 show wlan ip-mapping, 166 spanning-tree (Eigenschaften), 282 show wlan overlap-ap-list, 160 no spanning-tree, 284 show wlan overview, 160 spanning-tree (Zeiteinstellungen), 279...
Seite 498 Index vlan, 243 no vlan, 244 telnet-server, 304 no telnet-server, 305 tftp filename, 79 tftp load, 79 tftp save, 80 wds connection over, 234 tftp server, 81 wds partner id-type, 231 laden, 76 wds partner mac (Access Point), 232 speichern, 75 wds partner wds id, 233 time, 133 web-session-timeout, 100...
Seite 499 Index wlan fragmentation threshold, 211 wlan spectrumanalyzer centerfrequency, 127 wlan frequency band, 212, 213 wlan spectrumanalyzer start, 129 wlan guard interval, 214 wlan spectrumanalyzer stop, 130 wlan ht channel, 215 wlan ssid-table edit, 209 wlan hw entries, 216 write, 98 wlan ipcf, 110, 118 write startup-config, 89 no wlan ipcf, 111, 120...
Seite 500 Index SCALANCE W770/W730 nach IEEE 802.11n Command Line Interface Projektierungshandbuch, 10/2015, C79000-G8900-C324-05...
