Montage mit Halteblech

5.5.1

Wandmontage des Halteblechs

Bohrbild
Hinweis
Einbaulage
Hinsichtlich der Einbaulage des Gerätes ist folgendes zu beachten:
• Geräte mit internen Antennen müssen Sie so ausrichten, dass die Charakteristik der
internen Antennen berücksichtigt wird (siehe Technische Daten der Antenne -->
Felddiagramme). Da die internen Antennen fest im Gehäuse integriert sind, bestimmen
Sie mit der Lage des Gehäuses auch gleichzeitig die Abstrahlrichtung der Antennen.
• Für Geräte ohne interne Antennen gibt es keine Einschränkungen.

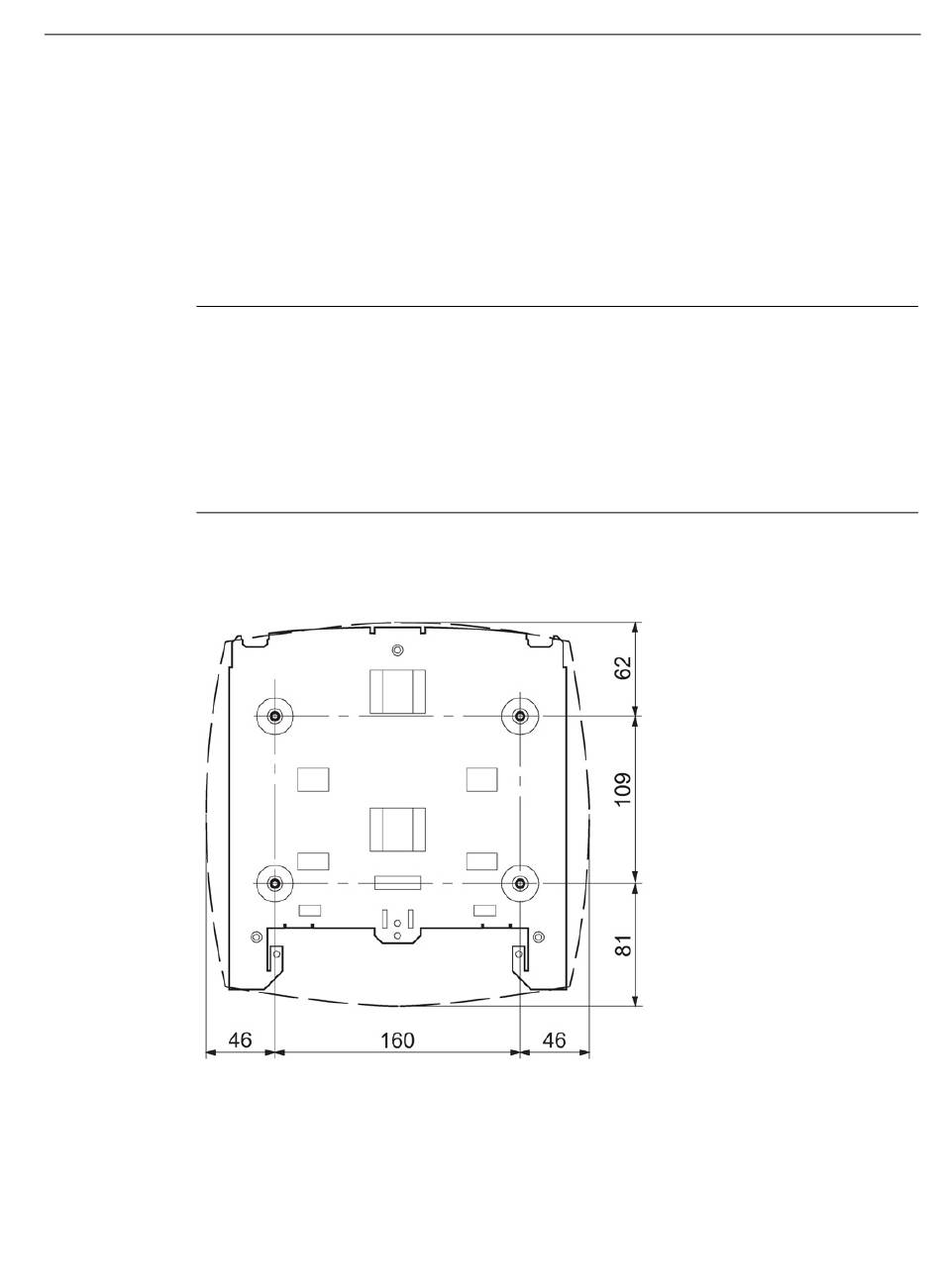

Die Lage der Bohrungen für die Wandmontage des Halteblechs ist in der folgenden
Abbildung dargestellt:
Bild 5-6
SCALANCE W786C
Betriebsanleitung, 11/2014, A5E03692138-06
Bohrbild für die Wandmontage des Halteblechs
