5.5.3

Montage des Halteblechs auf einer S7-300-Profilschiene

Vorgehensweise

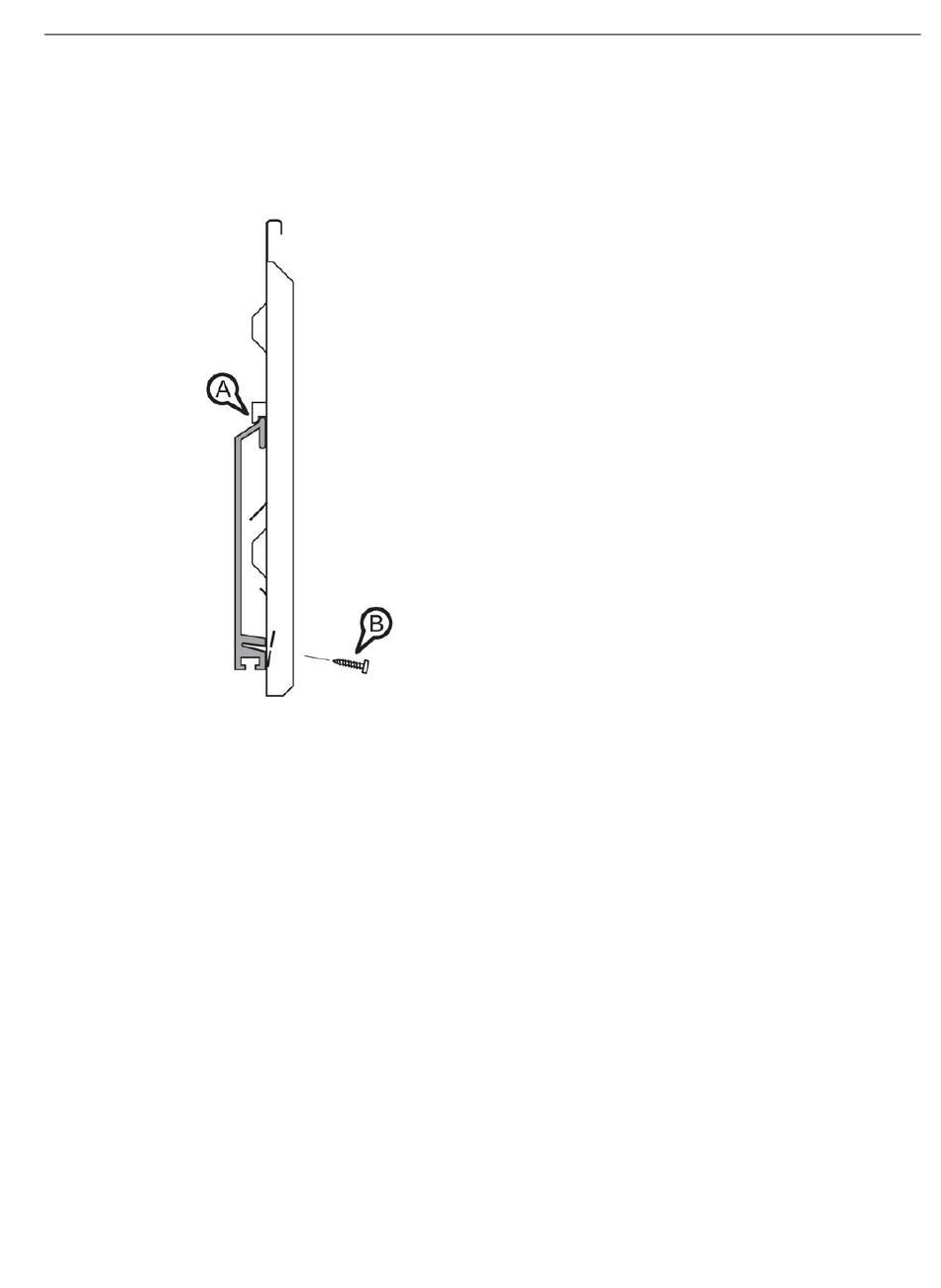

Bild 5-9
Führen Sie folgende Schritte durch, um das Halteblech auf einer S7-300-Profilschiene zu
montieren:
1. Setzen Sie das Halteblech mit den beiden vorstehenden Haken auf die Oberkante der
S7-300-Profilschiene (Position A in der vorangegangenen Abbildung).
2. Das Halteblech verfügt am unteren Ende über zwei Laschen mit Bohrungen.
Verschrauben Sie diese Laschen mit der S7-300-Profilschiene (Position B in der
vorangegangenen Abbildung). Die dafür notwendigen Schrauben gehören zum
Lieferumfang des Halteblechs.
SCALANCE W786C
Betriebsanleitung, 11/2014, A5E03692138-06
Seitenansicht eines Halteblechs auf einer S7-300-Profilschiene
Montage
5.5 Montage mit Halteblech
