5.3 Verlegen der Leitungen

5.3 Verlegen der Leitungen
Verlegung der Leitungen vor der Montage
Bevor Sie einen SCALANCE W786 an eine Wand oder auf das optional erhältliche
Halteblech aufschrauben, müssen Sie die Leitungen für die Spannungsversorgung, für
Ethernet und gegebenenfalls für die externen Antennen verlegen. Es gibt folgende
Möglichkeiten:

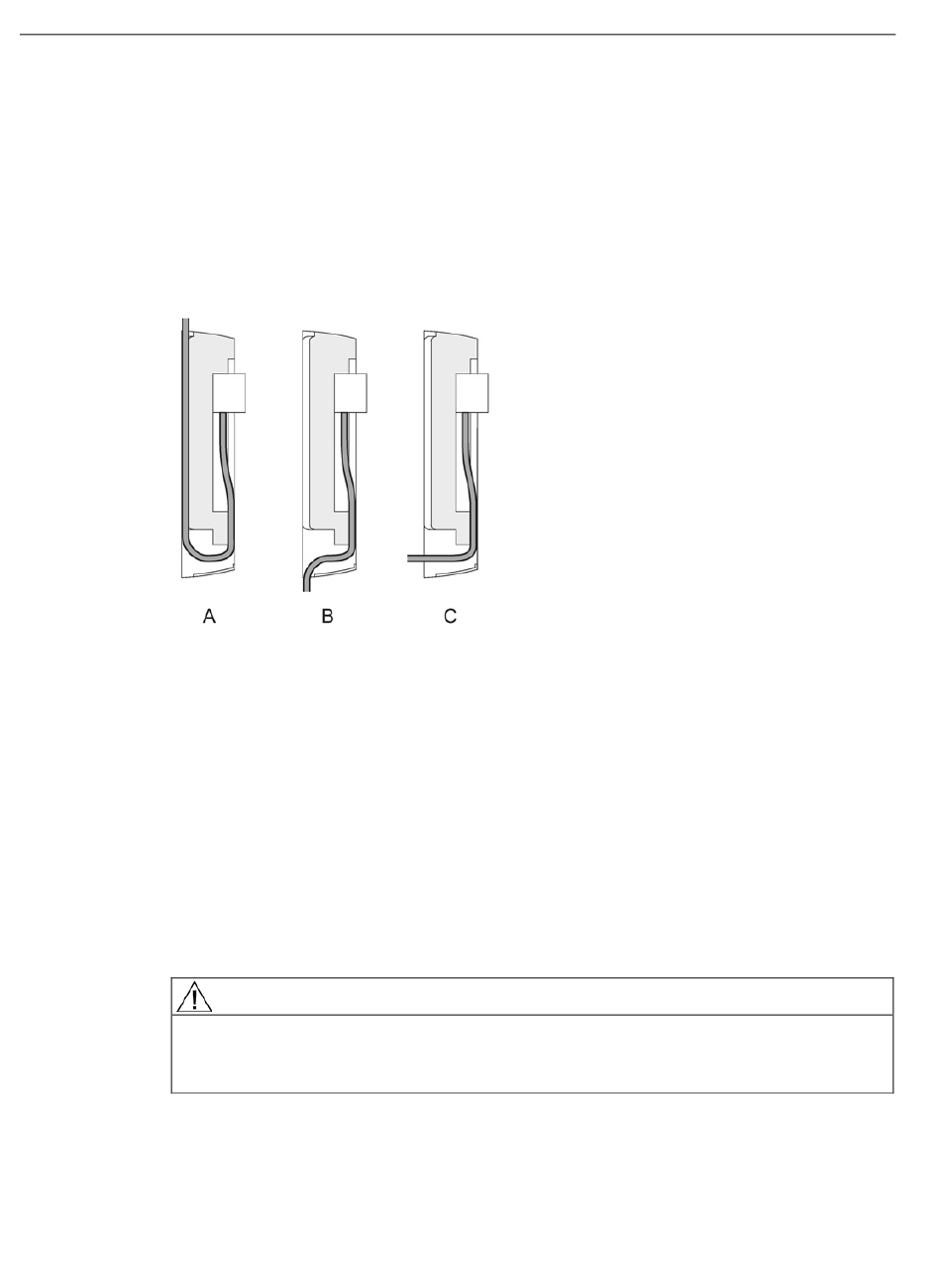

Bild 5-2
● Die Leitungen werden von oben eingebracht (Position A in der vorangegangenen
Abbildung). Das Gehäuse des SCALANCE W786 verfügt an der Oberseite über eine
entsprechende Aussparung.
● Die Leitungen werden von unten eingebracht (Position B in der vorangegangenen
Abbildung). Auch an der Gehäuseunterseite gibt es für diesen Zweck eine Aussparung.
● Leitungszuführung durch eine Wand hinter dem SCALANCE W786 (Position C in der
vorangegangenen Abbildung). In diesem Fall müssen Sie den SCALANCE W786 so
montieren, dass sich der Wanddurchbruch über der Unterkante des Geräts befindet.
Masseanschluss
Für den sicheren Betrieb des SCALANCE W786 ist es unbedingt notwendig, den
Masseanschluss mit einer entsprechenden Leitung zu versehen. Verwenden Sie den
SCALANCE W786 nicht ohne angeschlossene Masseleitung.
Der Masseanschluss befindet sich auf der Gehäuserückseite (Gewinde M4). Sie müssen die
Masseleitung anschließen, bevor Sie den SCALANCE W786 an eine Wand oder das
optional erhältliche Halteblech anbringen. Nach der Montage eines SCALANCE W786 ist
dieser Anschluss nicht mehr zugänglich.
18
Seitenansicht eines SCALANCE W786 mit Leitungszuführung aus verschiedenen
Richtungen
