Montage
5.5 Montage mit Halteblech
5.5.4
Montage des Halteblechs auf einer Hutschiene
Vorgehensweise

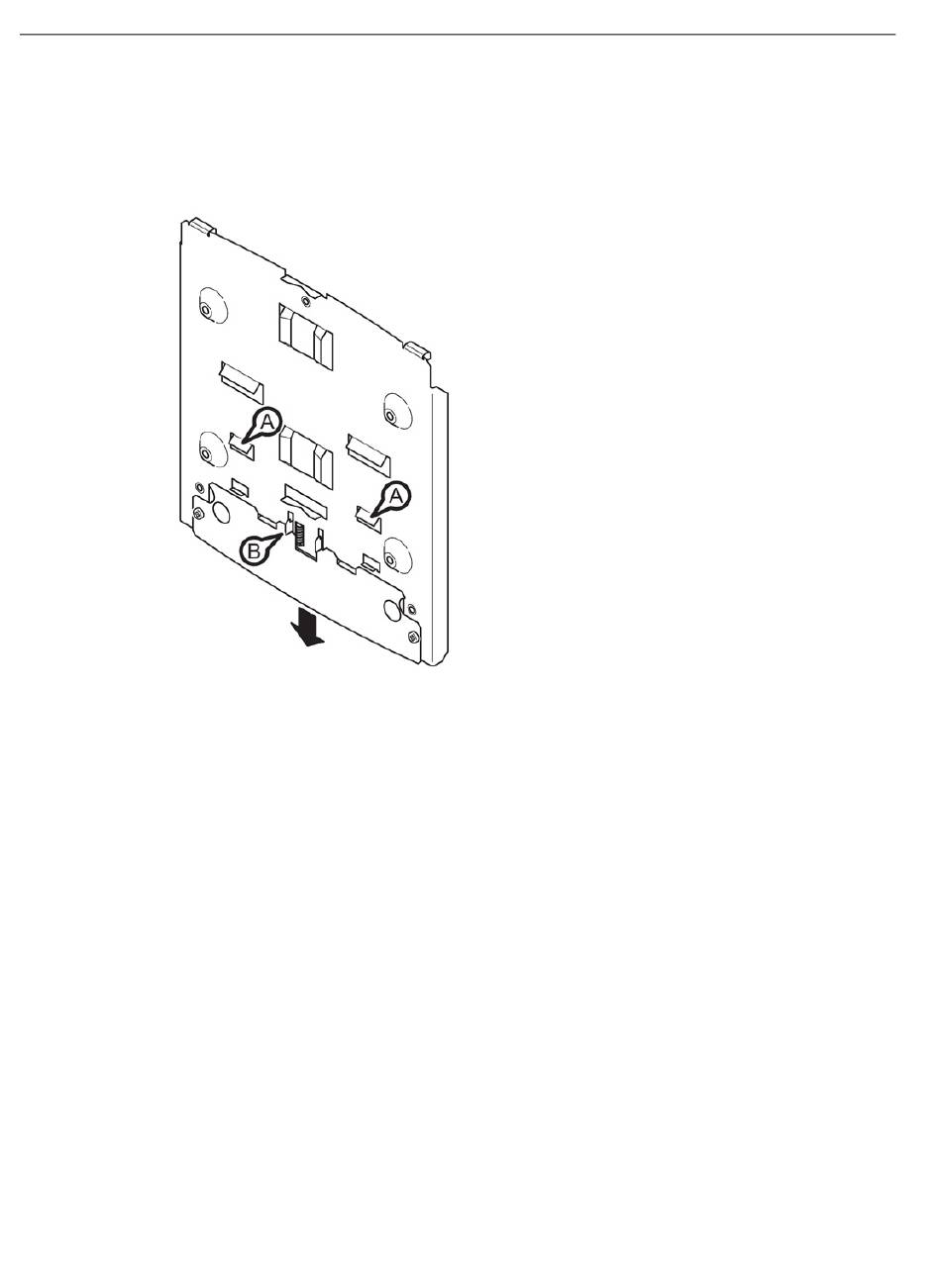

Bild 5-10
Führen Sie folgende Schritte durch, um das Halteblech auf einer Hutschiene zu montieren:
1. Setzen Sie das Halteblech mit den beiden Montagelaschen (Position A in der
vorangegangenen Abbildung) auf die Oberkante der Hutschiene.
2. Ziehen Sie den Hutschienenschieber (Position B in der vorangegangenen Abbildung)
nach unten und drücken Sie das Halteblech gegen die Hutschiene, bis der
Hutschienenschieber dort einrastet.
