Struktur Der Standard-Software - Siemens WF 715 Beschreibung

3.5

Struktur der Standard-Software

Zur einfachen Programmierung der Baugruppe stehen STEP 5 Standardbausteine zur
Verfügung. Diese Software ist wie die Hardware modular aufgebaut.
Grundsätzlich benötigt man Standard I-715, der die Nahtstelle zur Baugruppe versorgt, und die
dazu gehörigen Datenbausteine generiert.
Mit diesen Programmteilen können alle Daten, die zur fehlerfreien Funktion der WF 715
notwendig sind übertragen werden. Die Dateneingabe ist nicht festgelegt. Sie kann z.B. über
Dekadenschalter, Programmiergerät oder übergeordneten Rechner erfolgen. Der Datentransfer
zur WF 715 wird direkt zur Nahtstelle DB WF 715 (Standard I-715) abgewickelt.
Als Hintergrundspeicher für die Werkzeugprogrammverwaltung der WF 715 kann der Extern-
speicher WF 463S eingesetzt werden.
Ein/Ausgabemedien
Nahtstelle
E/A S5
Bildschirm
WF 470
mit
Tastatur
Diskettenge-
rät DS 550
Disketten-
lauf-
WF 463S
werk
Maschinen-
steuertafel
(Steuersignale
und
Rückmeldung)

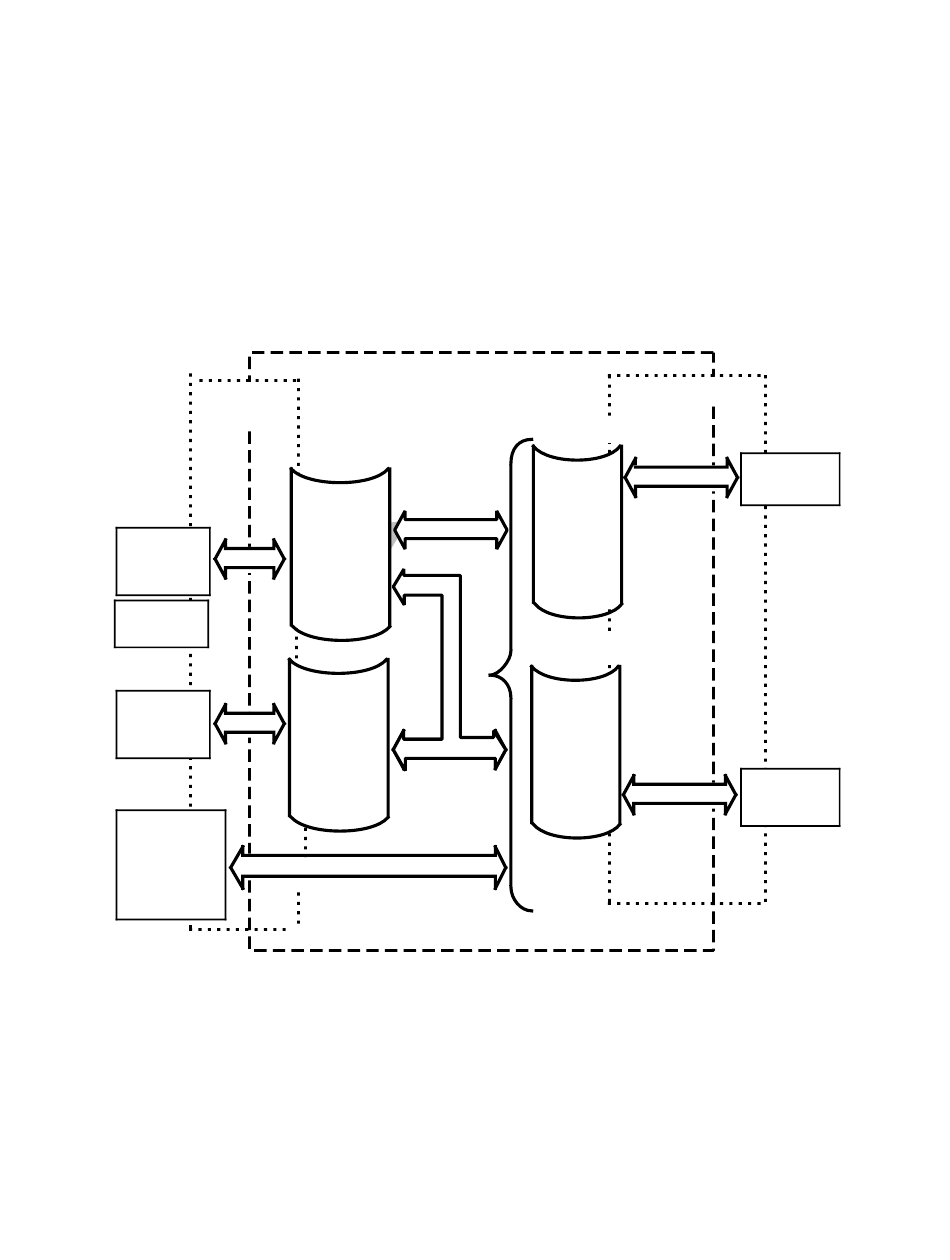

Bild 3.2 Datenverkehr zwischen Bedieneinheiten und der WF 715
©
Siemens AG 1990 All Rights Reserved
WF 715 (Beschreibung)
SIMATIC S5
DB "BS"
Masken
Kundenprogramm
Formatie-
rung,
Zuweisung
DB "WZK"
Puffer-
speicher
für
Daten-
Kundenprogramm
programm
(Nocken-
programm)
Kundenprogramm
6ZB5 440-0FM01
Nahtstelle S5 WF
DB WF 715
Standard I
Achse
Nahtstelle
für Daten
und
Steuer-
signale
DB WF 715
Achse
Nahtstelle
für Daten
und
Steuer-
signale
Standard I
*) Speicherverwaltung
WF-Baugruppen
WF 715
Baugruppe X
WF 715
Baugruppe Y
3 - 3
