Vloerverwarming; Boilergroep Met Warmwatercirculatiepomp; Meerdere Cmix-Modules Koppelen - REMEHA c-Mix Installations- Und Wartungsanleitung

1
2
OT
c-Mix
T
DHW
T
2
OT
c-Mix
DHW
storage
1
2
T
outside
OT OT
c-Mix
T
RTC/OTC
1
T
OTC
2
T
outside
OTC
T002649-C
T
T002650-B
1
2
OT
c-Mix c-Mix
T
RTC/OTC
1
T
OTC
2
T
RTC/OTC
1
T
DHW
storage
T002651-C
9

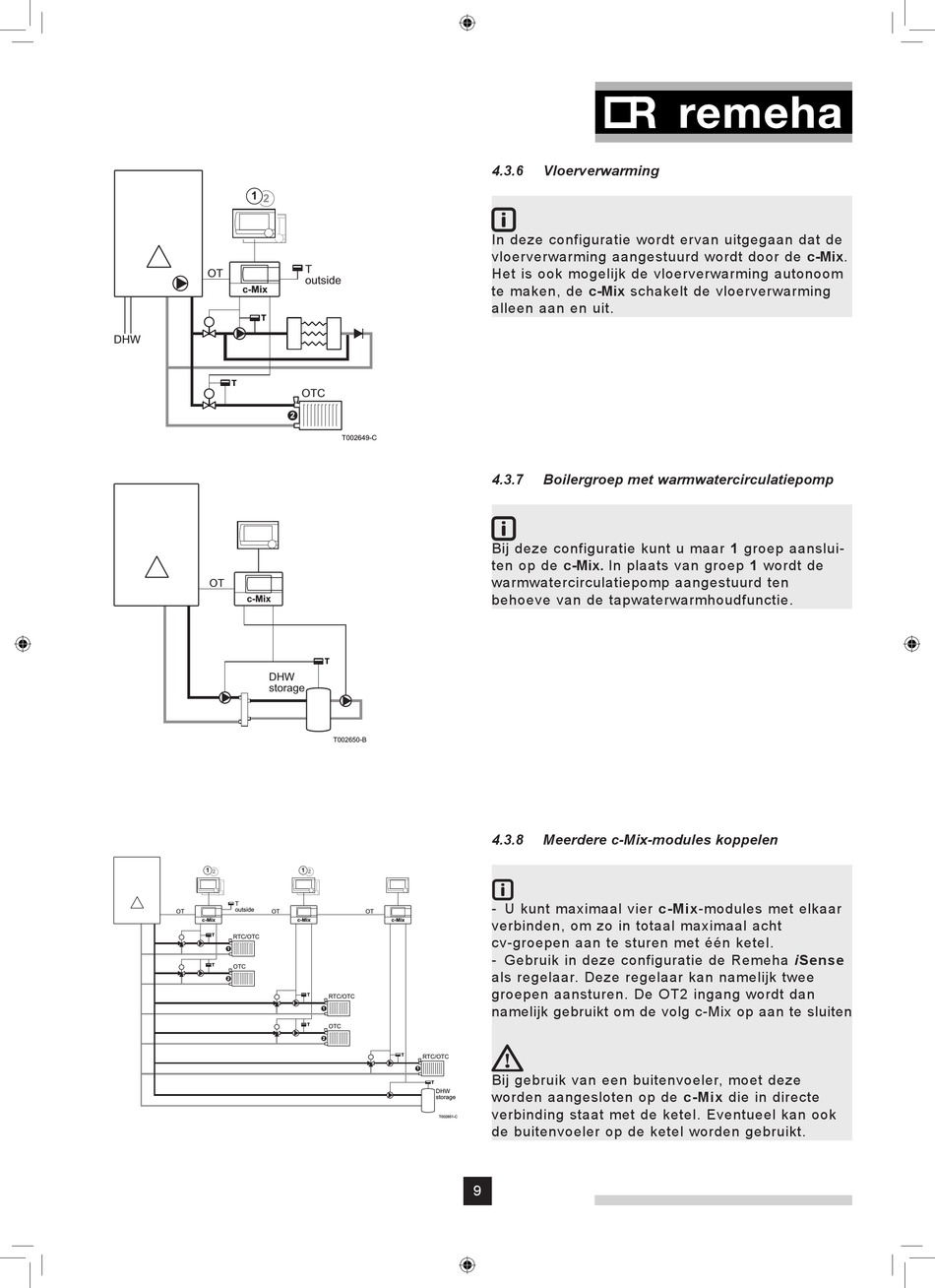

4.3.6

Vloerverwarming

In deze configuratie wordt ervan uitgegaan dat de
vloerverwarming aangestuurd wordt door de c-Mix.
Het is ook mogelijk de vloerverwarming autonoom
te maken, de c-Mix schakelt de vloerverwarming
alleen aan en uit.
4.3.7

Boilergroep met warmwatercirculatiepomp

Bij deze configuratie kunt u maar 1 groep aanslui-
ten op de c-Mix. In plaats van groep 1 wordt de
warmwatercirculatiepomp aangestuurd ten
behoeve van de tapwaterwarmhoudfunctie.
4.3.8 Meerdere c-Mix-modules koppelen

- U kunt maximaal vier c-Mix-modules met elkaar
verbinden, om zo in totaal maximaal acht
cv-groepen aan te sturen met één ketel.
- Gebruik in deze configuratie de Remeha iSense
als regelaar. Deze regelaar kan namelijk twee
groepen aansturen. De OT2 ingang wordt dan
namelijk gebruikt om de volg c-Mix op aan te sluiten
g
Bij gebruik van een buitenvoeler, moet deze
worden aangesloten op de c-Mix die in directe
verbinding staat met de ketel. Eventueel kan ook
de buitenvoeler op de ketel worden gebruikt.
