Graco RAZOR Betriebsanleitung

Pistole mit fließbecherzufuhr
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Anweisungen - Teileliste

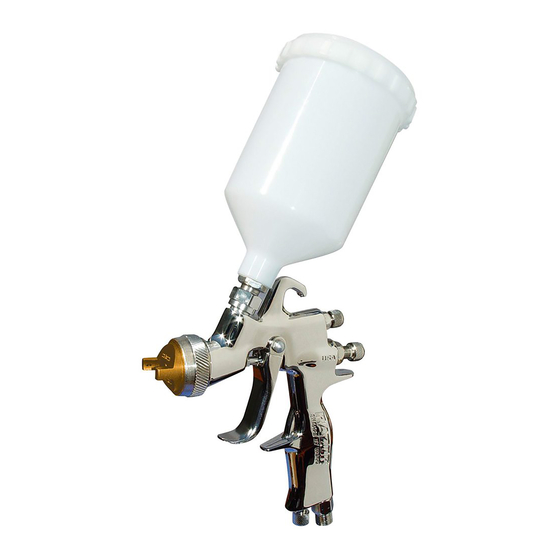

RAZOR
Fließbecherzufuhr
Eine erstklassige Pistole für Kfz-Nachbesserungsarbeiten.
Wichtige Sicherheitshinweise
Diese Betriebsanleitung aufmerksam lesen und zum späteren
Nachschlagen aufbewahren.
Enthält LVLP-, HVLP-, VOC-konforme und konventionelle Serien.
Auf Seite 2 finden Sie die Liste der Modelle sowie die Angaben
des jeweiligen zulässigen Betriebsüberdrucks.
Teile: siehe Seite 12.
Diese Betriebsanleitung ist in den folgenden
Sprachen erhältlich.
Englisch
312101
Spanisch
312102
Französisch
312103
Deutsch
312104
Italienisch
312105
®
-Pistole mit
312104N
DE
TI8206
II 2 G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco RAZOR

Inhaltszusammenfassung für Graco RAZOR

  • Seite 1 Anweisungen - Teileliste ® RAZOR -Pistole mit Fließbecherzufuhr 312104N Eine erstklassige Pistole für Kfz-Nachbesserungsarbeiten. Wichtige Sicherheitshinweise Diese Betriebsanleitung aufmerksam lesen und zum späteren Nachschlagen aufbewahren. Enthält LVLP-, HVLP-, VOC-konforme und konventionelle Serien. Auf Seite 2 finden Sie die Liste der Modelle sowie die Angaben des jeweiligen zulässigen Betriebsüberdrucks.

  • Seite 2: Inhaltsverzeichnis

    Wartung ........6 Graco Information ......14 Reparatur .
  • Seite 3 Modelle Max. Druck bei HVLP-/VOC- konformen Artikel- Pistolen in psi Düse Luftkappe nummer Serie Spritztyp (MPa, bar) (mm) Anwendung Luftkappe Düse Nadelsatz Nadelspitze mit Haltering 288577 VOC-konform 35 (0,24, 2,4) 1,3 Klarlack, 253825 253818 253771 288752 289502 Basislack, Grundierung 288578 VOC-konform 35 (0,24, 2,4) 1,4 Klarlack, 253825 253819 253771...

  • Seite 4: Warnhinweise

    • Gerät nicht verändern oder modifizieren. • Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco- Händler kontaktieren. • Die Schläuche und Kabel nicht in der Nähe von belebten Bereichen, scharfen Kanten, bewe- glichen Teilen oder heißen Flächen verlegen.

  • Seite 5: Systemvorbereitung

    Zur Verringerung von Spritzbildgröße/Material- Siehe Seite 12. fluss den Knopf im Uhrzeigersinn drehen, zur Erhöhung im Gegenuhrzeigersinn. 3. Jese Razor-Spritzpistoe wird vor dem Versand zur Qualitässicherung mit blauer Farbe HINWEIS: Bei einem unregelmäßigen Spritzmus- gestetet. Die Pistole vor der erstmaligen Inbe- ter siehe "Ausfälle und deren Beseitigung", Seite 9.

  • Seite 6: Regelung Für Flüchtige Organische Komponenten (Voc)

    Wartung Regelung für flüchtige organische Reinigung von Pistole und Becher Komponenten (VOC) HINWEIS • Die Pistole nicht in Lösungsmittel tauchen. In bestimmten Staaten ist die Verwendung Lösungsmittel zersetzt Schmiermittel, trocknet von Lösungsmitteln, die VOCs freisetzen, zum Packungen aus und verstopft Luftkanäle. Reinigen einer Spritzpistole verboten.

  • Seite 7: Reparatur

    Reparatur VOC-konforme Reinigungs- Austausch des methoden Materialeinlass-Fittings 1. Die Spritzpistole in eine Pistolenwasch- vorrichtung geben, welche die Pistole und alle dazugehörigen Teile beim Reinigen, GEFAHR DURCH Spülen und Ablassen völlig umschließt. DRUCKBEAUFSCHLAGTES GERÄT 2. Lösungsmittel durch die Spritzpistole in eine •...

  • Seite 8: Austausch Des Luftventils

    Reparatur Austausch des Luftventils Austausch der Nadeldichtung 1. Abzugsmutter (24), Abzugsstift (23), Wellen- 1. Abzugsmutter (24), Abzugsstift (23), Wellen- scheibe (18) und Abzug (10) ausbauen. scheibe (18) und Abzug (10) ausbauen. 2. Knopf (8), Feder (29), Nadel (9) und Mutter (7) 2.

  • Seite 9: Ausfälle Und Deren Beseitigung

    Ausfälle und deren Beseitigung Ausfälle und deren Beseitigung Problem Ursache Lösung Normales Spritzbild. Keine Maßnahme erforderlich. Richtig Luftkappe oder Materialdüse Die Luftkappe um 180° drehen. verschmutzt oder beschädigt. Wenn das Spritzbild der Luftkappe folgt, liegt das Problem an der Luftkappe (13). Die Luftkappe reinigen und überprüfen.

  • Seite 10: Technische Daten

    Technische Daten Technische Daten Max. Luftzufuhrdruck ....... . 0,7 MPa (7 bar) Max.

  • Seite 11: Zubehör

    Zubehör Zubehör Reparatursätze Artikel-Nr. Bezeichnung 253748 Nadelpackungs-Reparatursatz 253783 Pistolen-Reparatursatz 253784 Luftkappen-Dichtungssatz 253785 Abzugs-Reparatursatz 253933 Lufteingangs-Reparatursatz 253934 Luftventil-Reparatursatz 289213 Satz mit 10 Becher-Dichtungen 24A560 Materialeinlassdichtungssatz, 5er-Packung 24C310 O-Ring-Satz für Düse, 5er-Packung Luftventile Artikel-Nr. Bezeichnung 288744 Hochvolumiges Lufteinstellventil mit Anzeige 234387 Hochleistungs-Präzisionsluftventil PPS-Adapter Artikel-Nr.

  • Seite 12: Teile

    Teile Teile 7‡ 28*✿ 8‡ 3*✠ 23** ‡29 18** *‡22 ‡31 *‡22 *‡6 19*◆✓ 13✓ 20*◆✓ *†16 *†15 **24 10** 14✓ TI8205 Vor Installation der Düse (11) den Abzug ziehen. Den Spreizer (15) mit dem verjüngten Ende zur Pistolenhinterseite einsetzen. Die U-Dichtung (16) mit dem offenen Ende zur Pistolenvorderseite einsetzen.
  • Seite 13 Teile Ref. Part No. Description Qty. * Im Pistolen-Reparatursatz 253783 BODY, gun enthalten (separat zu bestellen). 3*✠ GASKET, fluid inlet ** Im Abzugs-Reparatursatz 253785 enthalten 253971 FITTING, fluid inlet (separat zu bestellen). includes gasket (item 3) † Im Nadelpackungs-Reparatursatz 253748 253976 VALVE, air control, assy enthalten (separat zu bestellen).

  • Seite 14: Graco-Standardgarantie

    With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
