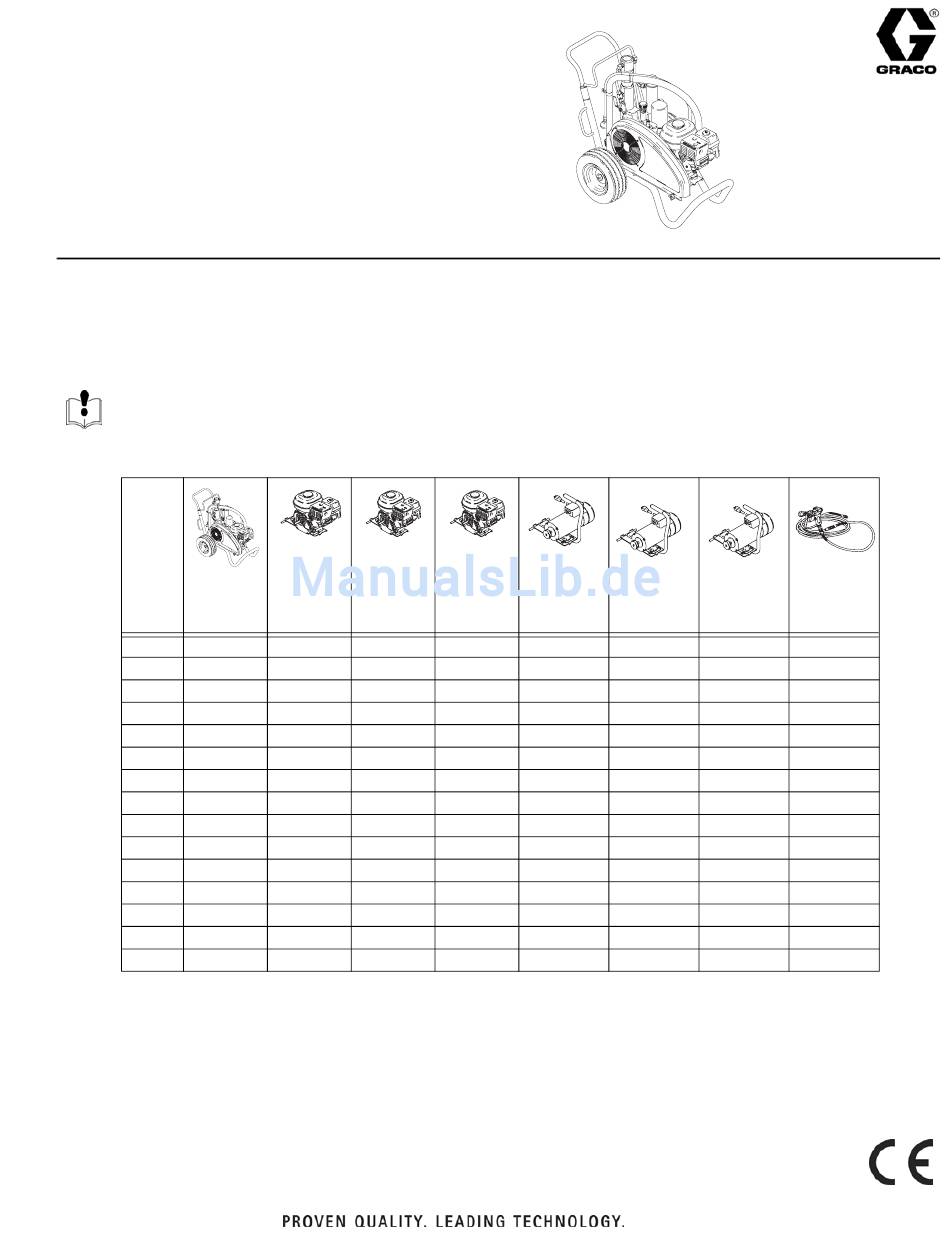

Reparatur
Hydraulische Spritzgeräte
™
GH
200, GH 230,
GH 300; Reihe A & B
™
EH
200, Reihe A
Zulässiger Betriebsüberdruck 3300 psi (2,8 MPa, 228 bar)
Alle Warnhinweise und Anleitungen lesen
✓
248559
✓
248560
✓
248565
✓
248566
248949
248950
248943
248944
✓
248561
✓
248562
✓
248563
✓
248564
✓
248567
248945
248946
- Für Gebäudeanstriche und Lacke -
GH200
GH230
ti5380a
✓
✓
✓
✓
✓
✓
✓
✓
GH300
120 VAC
CSA/UL
60 Hz
120 VAC
60 Hz
✓
✓
✓
✓
✓
310817P
ti5380a
240 VAC
50 Hz
✓
✓
✓
✓
DE
✓
✓
✓
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco GHTM 200
Inhaltszusammenfassung für Graco GHTM 200
- Seite 1 Reparatur Hydraulische Spritzgeräte ™ 200, GH 230, GH 300; Reihe A & B ™ 200, Reihe A 310817P ti5380a - Für Gebäudeanstriche und Lacke - Zulässiger Betriebsüberdruck 3300 psi (2,8 MPa, 228 bar) Alle Warnhinweise und Anleitungen lesen GH200 GH230 GH300 120 VAC ti5380a...
-
Seite 2: Inhaltsverzeichnis
Umbau des Hydraulikmotors ....12 Graco Standard-Garantie ....26 Hydrauliköl- und Filterwechsel . -
Seite 3: Warnung
Die folgenden Warnhinweise sind für sichere Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts bestimmt. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und die Gefahren- symbole weisen auf produktspezifische Risiken hin. Diese Warnhinweise sollten regelmäßig konsultiert werden. WARNUNG BRAND- UND EXPLOSIONSGEFAHR Brennbare Dämpfe, wie z.B. - Seite 4 • Gerät nicht verändern oder modifizieren. • Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. • Die Schläuche und Kabel nicht in der Nähe von belebten Bereichen, scharfen Kanten, beweglichen Teilen oder heißen Flächen verlegen.
-
Seite 5: Allgemeine Reparaturhinweise
Allgemeine Reparaturhinweise Allgemeine Reparaturhinweise Einbau des SAE O-Rings WARNUNG Sicherungsmutter abschrauben, um den Fitting zu erreichen. GEFAHR DURCH BEWEGLICHE TEILE Um die Gefahr schwerer Verletzungen zu verringern, niemals bewegliche Teile beim Testen des reparierten Gerätes mit O-Ring (A) einfetten. der Hand oder einem Werkzeug berühren. Spritzgerät bei ti5414a Reparaturarbeiten immer ausschalten. -
Seite 6: Wartung
Kupplung vollständig abschrauben. Nun Düse oder Schlauch reinigen. JÄHRLICH ODER ALLE 2000 BETRIEBSSTUNDEN: VORSICHT Hydrauliköl und Filterelement durch Graco Hydrauliköl 169236 Für detaillierte Wartungsvorschriften und technische (20 Liter) oder 207428 (3,8 Liter) bzw. Filterelement 246173 Spezifikationen für den Honda-Motor siehe separate ersetzen;... -
Seite 7: Fehlersuche
Materialzufuhrbehälter leer oder fast leer Zufuhrbehälter auffüllen Hydraulikpumpe läuft zu laut Hydraulikflüssigkeitspegel zu niedrig. Spritzgerät ausschalten. Hydrauliköl nachfüllen* Siehe Seite 6 *Hydraulikölstand häufig überprüfen. Der Hydraulikölstand darf niemals zu stark absinken. Nur von Graco zugelassenes Hydrauliköl verwenden; siehe Seite 6. 310817P... -
Seite 8: Hydraulikpumpe
Dichtung das Gehäuse berührt entfernen. hat. Hydraulikpumpe durch die Öffnung im Bogen (22) Motor anheben und Riemen (44) entfernen. vollständig mit Graco Hydrauliköl füllen; Seite 6. Behälter Die beiden Stellschrauben (133) und die mit dem restlichen Hydrauliköl füllen. Gebläse-Riemenscheibe (96) entfernen. - Seite 9 ti5406a 310817P...
-
Seite 10: Gebläseriemen
Gebläseriemen Gebläseriemen Ausbau Installation Riemen (44) um die Antriebsscheibe (43) und die Gebläse-Riemenscheibe (96) führen. WARNUNG Motor (119) nach unten lassen, um den Riemen zu spannen. Riemenschutz (117) nach unten drehen. Knopf (55) für Riemenschutz festziehen. Druck entlasten; Seite 6. Abb. -
Seite 11: Motor
Motor Motor Ausbau Installation HINWEIS: Sämtliche Servicearbeiten am Motor müssen von Die Schwingplatte (99), die Dämpfer (153) und die einem autorisierten HONDA-Händler durchgeführt werden. Unterlegscheiben (154) mit vier Schrauben (23), Unterlegscheiben (7) und Muttern (24) am Motor (119) befestigen; mit 14,1 Nm festziehen. Motor und Schwingplatte (99) am Spritzgerät befestigen. -
Seite 12: Umbau Des Hydraulikmotors
Kugeln aus- oder einbauen. Der Verzicht auf lassen. Motor ausschalten. Hydraulikölstand überprüfen Schutzbrillen beim Ausbauen der Rastfeder könnte zu und Graco Hydrauliköl nachfüllen; Seite 6. schweren Augenverletzungen oder Erblindung führen. Federhalterung (83) mit einem Lappen abdecken, damit die Rastfeder (20) und die Kugeln (8) beim Abnehmen vom Bügel nicht verloren gehen können. - Seite 13 5.b. 5.c. 5.a. Proben- test hole öffnung ti5412a 310817P...
-
Seite 14: Hydrauliköl- Und Filterwechsel
Halter (100). Installation 1. Ablaufstopen (40) und Ölfilter (47) einbauen. Ölfilter eine weitere 3/4 Drehung festziehen, nachdem die Dichtung das Gehäuse berührt hat. 2. 4,7 l Graco Hydrauliköl 169236 (20 Liter) oder 207428 (3,8 Liter) nachfüllen. 3. Ölstand kontrollieren. 310817P... -
Seite 15: Unterpumpe
Pumpenstange am Loch der Hydraulikstange ausgerichtet ist. Abb. 8. Stift (92) in das Loch drücken. Die Haltefeder (120) in die Rille drücken. ti2272b Abb. 9. Sicherungsmutter lösen. Pumpe abschrauben. ti2272e . 11 Abb. 12. Packungsmutter mit Graco TSL-Flüssigkeit füllen. ti2272c ti2272f . 12 310817P... -
Seite 16: Teile
Teile Teile Teilezeichnung – Spritzgeräte GH 200, GH 230, GH 300, EH 200 ti5408b 310817P... - Seite 17 Teile Teileliste – Spritzgeräte GH 200, GH 230, GH 300, EH 200 Ref. Ref. Part No. Description Qty. Part No. Description Qty. 248815 CART, frame, GH 193710 SEAL, seat, valve 116756 FITTING, elbow, street 45 deg 100016 WASHER, lock 162485 NIPPLE, adapter 100084 BALL, metallic 125* 287798 STEM, drain valve;...
- Seite 18 Teilezeichnung – Spritzgeräte GH 200, GH 230, GH 300, EH 200 Teilezeichnung – Spritzgeräte GH 200, GH 230, GH 300, EH 200 ti5409a GH 300 310817P...
- Seite 19 Teilezeichnung – Spritzgeräte GH 200, GH 230, GH 300, EH 200 Teileliste – Spritzgeräte GH 200, GH 230, GH 300, EH 200 Ref. Ref. Part No. Description Qty. Part No. Description Qty. 15F157 GH 200, GH 230 15E583 GH 300 117471 SCREW, 1/4-20 flat head mach 15E585 EH 200 100016 WASHER, lock...
- Seite 20 Teilezeichnung – Spritzgeräte GH 200, GH 230, GH 300, EH 200 Teilezeichnung – Spritzgeräte GH 200, GH 230, GH 300, EH 200 Ref 37 ti5410c 310817P...
- Seite 21 15E241 GH 230, GH 300 15E680 GH 300 243814 HOSE, coupled ◆ 15E682 EH 200 64† CAP, hydraulic head assembly ◆ 15B804 LABEL, Graco logo 15A726 NUT, jam ◆ 15E683 LABEL 66‡ SLEEVE, hydraulic cylinder 180✓ 15F242 GUARD, pump rod 246176 GH 200, EH 200 181✓...
-
Seite 22: Gh 200 Spritzgeräte Mit Spritzpistole Und Schläuchen
GH 200 Spritzgeräte mit Spritzpistole und Schläuchen GH 200 Spritzgeräte mit Spritzpistole und Schläuchen 248560 Inkl. 201 und 202 Part No. Description Qty. 248559 GH 200 See cover and Parts, pages 16 - 21 287037 KIT, gun, Contractor 3300 psi (227 bar, 22.7 MPa) 202c 202b Includes 202a - 202d... -
Seite 23: Gh 300 Spritzgeräte Mit Spritzpistole Und Schläuchen
GH 300 Spritzgeräte mit Spritzpistole und Schläuchen GH 300 Spritzgeräte mit Spritzpistole und Schläuchen 248564 Inkl. 201 und 202 Part No. Description Qty. 248563 GH 300 See cover and Parts, pages 16 - 21 202b 287042 KIT, gun, Silver 202c 3300 psi (227 bar, 22.7 MPa) Includes 202a - 202d 202a 240797 HOSE, grounded, nylon;... - Seite 24 310817P...
-
Seite 25: Technische Daten
Schallpegel......110 dB(A) *Gemessen bei maximaler Normallast (nur Benzinmotor) Zubehör Separat zu bestellen . VON GRACO EMPFOHLENES HYDRAULIKÖL 169236 5 Gallonen (19 l) 207428... -
Seite 26: Graco Standard-Garantie
With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
