Bei:
• mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu verwen-
dende Stecker ein genormter Stecker sein. Die Kabel müssen wie folgt an-
geschlossen werden: Das gelb-grüne Kabel für die Erdung, das blaue Kabel
für den Nullleiter und das braune für die Phase. Der Stecker muss an einer
geeigneten Sicherheitssteckdose angeschlossen werden.
• einem fest montierten Gerät, das über kein Versorgungskabel oder eine andere
Vorrichtung zur Trennung vom Stromnetz mit einer derartigen Öffnungsdistanz
der Kontakte verfügt, dass die vollständige Trennung zu den Bedingungen der
Überspannungskategorie III erfolgt. Diese Trennvorrichtungen müssen gemäß
den Installationsnormen am Versorgungsnetz installiert werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht einge-
halten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)
Bei dieser Ausführung werden die Dämpfe über ein Abzugs-
rohr nach außen abgeleitet. Deshalb muss der Anschluss der
Haube für den Abzug mit einem Rohr an einem externen Ab-
zug angeschlossen werden.
Das Abzugsrohr muss:
• einen größeren Durchmesser als der Abzugshaubenanschluss haben.
• in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen (Gefälle), um
zu verhindern, dass das entstehende Kondenswasser in die Abzugshaube zurückfließt.
• so wenig Kurven wie möglich aufweisen.
• so kurz wie möglich sein, um Vibrationen zu vermeiden, und um zu verhin-
dern, dass die Abzugsleistung der Haube reduziert wird.
Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshau-
ben mit Motoren zu 800m3/h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer
anderen Energie als elektrischem Strom betrieben werden, darf der negative Druck im
Raum 4 Pa nicht überschreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)
In dieser Ausführung strömt die Luft durch die Aktivkohlefil-
ter (optional), wo sie gereinigt wird, und wird anschließend in
den Raum zurückgeleitet.
Informationen zur Montage finden Sie in den Anweisungen
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Konfigurationen installiert wer-
den: Die allgemeinen Montagephasen gelten für alle Installationen; befol-
gen Sie dagegen die entsprechenden Phasen der gewünschten Installati-
on, wo dies extra angegeben wird.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs ein-
schalten. Dadurch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur
Absaugfläche hin befördert. Nach Abschluss des Kochvorgangs die Abzugshaube
noch so lange laufen lassen, bis alle Dämpfe und Gerüche abgesaugt sind. Es be-
steht eventuell auch die Möglichkeit, mit Hilfe der Timer-Funktion die automati-
sche Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit (1-3): Hält die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit (4-5): Wird für normale Bedingungen verwendet.
Geschwindigkeit (6-7): Wird bei Vorhandensein von starken Gerüchen oder
Dämpfen verwendet.
Geschwindigkeit (8-P): Wird für eine schnelle Beseitigung von Gerüchen oder
Dämpfen verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metallfilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohlefilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie
oft die Abzugshaube verwendet wird, ausgetauscht werden.
Für weitere Details siehe Kapitel "WARTUNG".

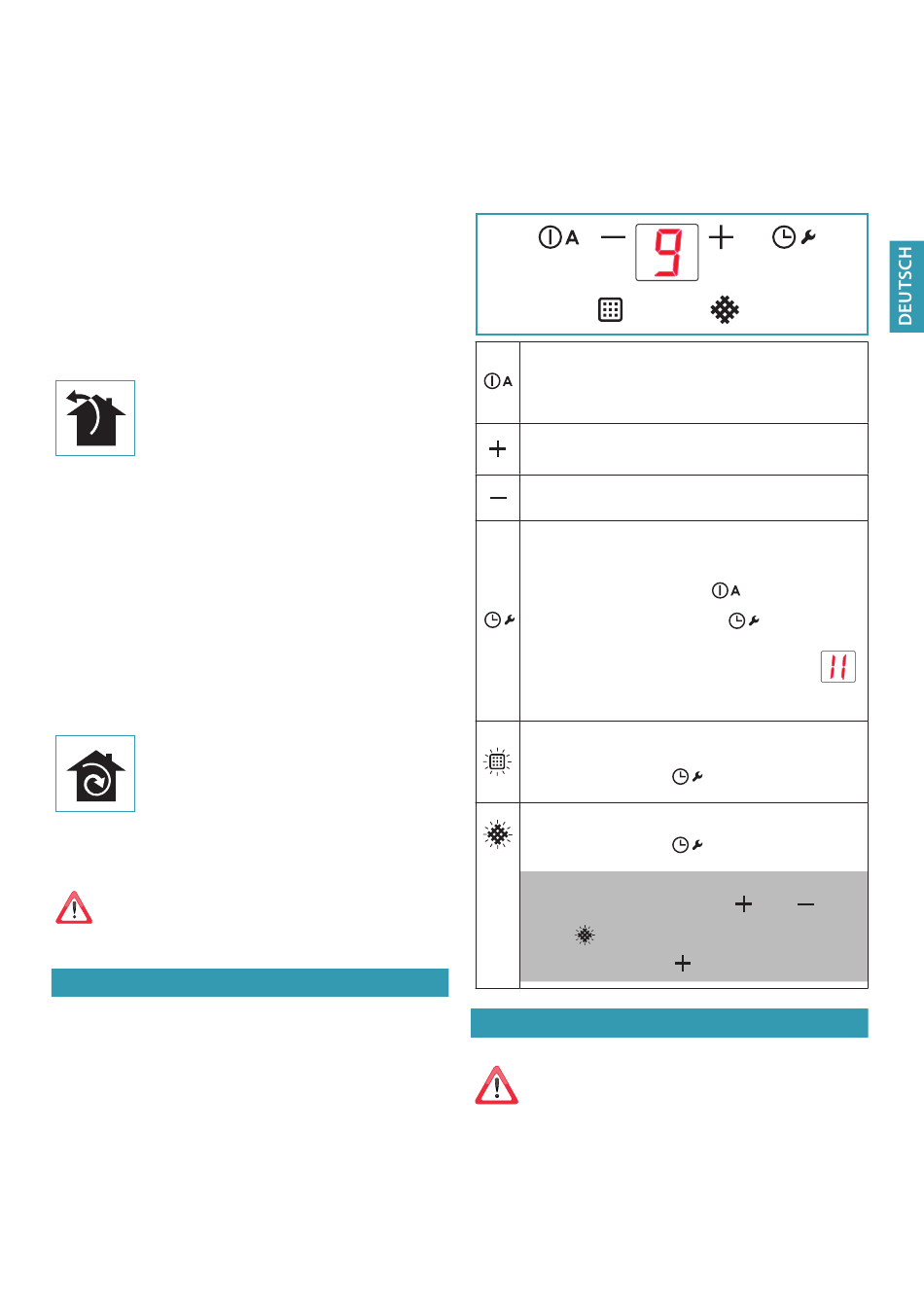

TOUCH-DRUCKKNOPFTAFEL
ON/OFF
Kurzer Impuls: Zündung und abschalten die Haube
Langer Impuls: Aktivierung des automatischen Betriebszyklusses
(A) der Haube in Abhängigkeit von der Leistung der Platten. (nur bei
M3-Version verfügbar).
Steigerung der Geschwindigkeit von 1 bis...9 (bis "P").
Geschwindigkeit "P": nur wenige Minuten lang aktiv, dann Ge-
schwindigkeit 9.
Verringerung der Geschwindigkeit von P bis 1.
Bei aktiver Haube (Kurzer Impuls): TIMER (rote Led blinkt)
Automatisches Abschalten nach 15 min.
Die Funktion wird deaktiviert (rote Led ausgeschaltet) wenn:
- Der Motor sich abschaltet (Taste
- Drücken Sie die TIMER-Taste erneut
Bei ausgeschalteter Haube (Langer Impuls 4s):
Öffnen der Flügel zur Wartung von Haube und Metallfiltern
Zum Verlassen der Wartungsmodalität die Taste für 4 Sekunden
drücken.
ALARM METALL-ANTIFETTFILTER
Wartung nach ca. 30 Betriebsstunden
5 Sekunden lang die Taste
null zu stellen.
.
ALARM KOHLENSTOFF-ZEO-FILTER
Wartung nach ca. 2000 Betriebsstunden
5 Sekunden lang die Taste
null zu stellen.
Zur Aktivierung des Alarms:
Bei ausgeschalteter Haube die Taste
den lang betätigen
Die Led schaltet sich ein.
Mit der Taste + bestätigen

WARTUNG

Vor jedem Reinigungs- oder Wartungseingriff das Gerät durch Ziehen
des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz
trennen. Es dürfen keine Tücher mit rauer Oberfläche oder Reinigungs-
mittel verwendet werden, die scheuernde, säurehältige oder korrosive Substan-
zen enthalten.
Eine kontinuierliche Wartung gewährleistet langfristig einen guten Betrieb und
eine gute Leistung. Besondere Aufmerksamkeit muss den Metallfettfiltern und
den Aktivkohlefiltern geschenkt werden: eine häufige Reinigung der Filter und
ihrer Halterungen gewährleistet, dass sich an der Abzugshaube kein Fett abla-
gert, das leicht entzündlich und somit gefährlich ist.
