4. BEDIENELEMENTE
12 V DC
Spannungsvers-
orgung
Grafikdisplay
128 x 64
Punktmatrix
USB
Anschluss
Anschluss
Temperatur
Sensor
Auswahl
Taste
OUT1/2
'ESC'Taste
OUT 1
Equalizer
Anschluss OUT1

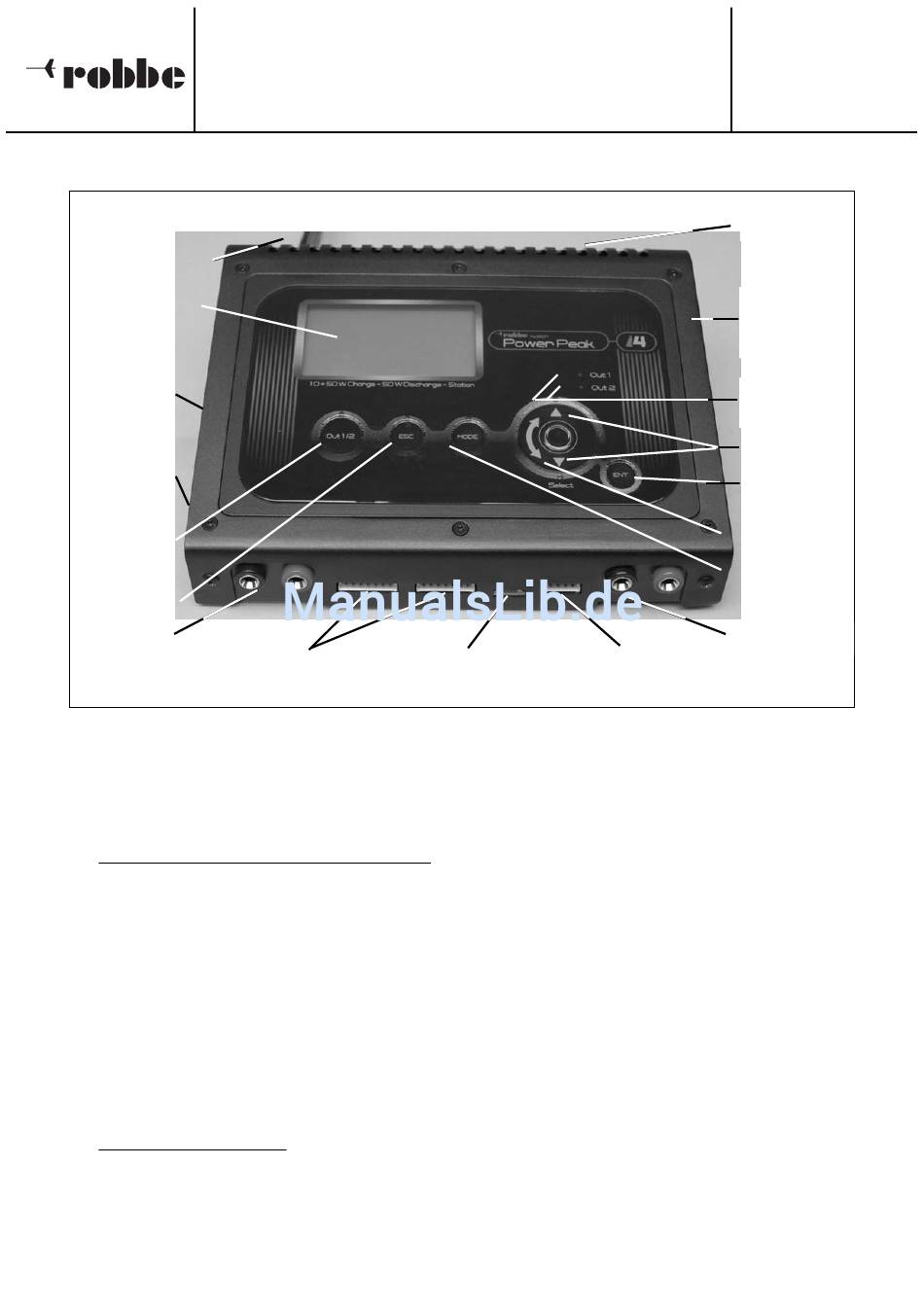

4.1 FUNKTION DER BEDIENELEMENTE
Die vier CAP-Touch Bedienungstasten und das 'Select Wheel' des POWER PEAK I4 EQ-
BID sind, wie von der Beschriftung dargestellt, mehrfach belegt. Bei verschiedenen
Betriebszuständen werden mit den Bedienungselementen unterschiedliche Aktionen aus-
gelöst.
• SELECT WHEEL UND PFEILTASTEN
Der digitale CAP-Touch "Drehgeber" hat drei Funktionen:
1. Rechtsdrehung
Das Pfeilsymbol wird zeilenweise nach unten gescrollt um die gewünschte Zeile zu
kennzeichnen. Innerhalb des Menüs werden die Werte der Lade- bzw.
Entladeparameter um einen Schritt vergrößert.
2. Linksdrehung
Das Pfeilsymbol wird zeilenweise nach oben bewegt um die gewünschte Zeile zu
kennzeichnen. Innerhalb des Menüs werden die Werte der Lade- bzw.
Entladeparameter um einen Schritt verkleinert.
3. Ein Halten der Pfeiltaste bewirkt eine automatische Weiterschaltung, welche bei län-
gerem Halten beschleunigt.
• ENTER-TASTE (ENT)
1. Betätigung
Aktivieren bzw. Deaktivieren des markierten Parameters (wird durch Pfeilsymbol
angezeigt). Starten eines Lade-/ Entlade- oder Zyklus Vorgangs.
Bedienungsanleitung
POWER PEAK I4 EQ-BID
Anschluss
BID-Chip/ Key
7
temperatur-
gesteuerter
Lüfter
OUT1/
OUT2 LED
Select Wheel
'Mode'-Taste
Equalizer
Anschluss OUT2
Bestell Nr.
8507
Kühlkörper
Pfeiltasten
"Enter"
OUT 2
