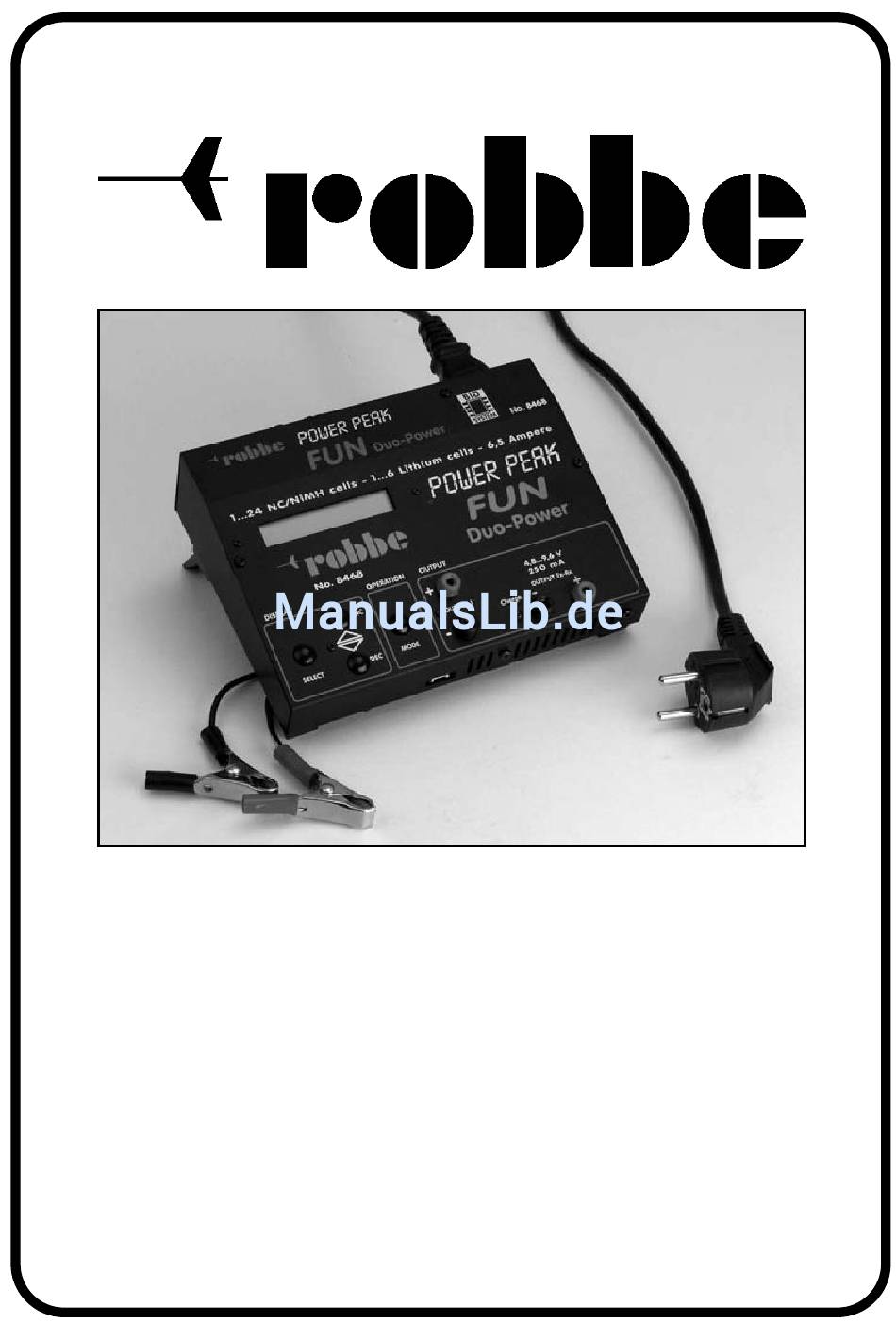

- Seite 1 Bedienungsanleitung Operating instructions Notice d’utilisation Istruzioni per l’uso Manuale d’istruzione POWER PEAK FUN DUO POWER No. 8468...
-
Seite 2: Sicherheitshinweise
POWER PEAK FUN DUO POWER Sehr geehrter Kunde, wir freuen uns, dass Sie sich für das Automatik-Ladegerät Power Peak FUN DUO POWER aus dem robbe Sortiment entschieden haben. Damit besitzen Sie ein leistungsfähiges, mikroprozessorgesteuertes Ladegerät mit Akkumanagement für den Anschluss an eine 12 V Spannungsquelle (Autobatterie) oder am 230 V Netzanschluss. -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER Inhaltsverzeichnis Kapitel Seite Sicherheitshinweise ......2 Lieferumfang ......4 1.1 Empfohlenes Zubehör. -
Seite 4: Lieferumfang
Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER LIEFERUMFANG Der Lieferum- fang besteht aus dem Power Peak FUN DUO POWER mit 12V+230 V Anschluss sowie einem BID-Chip und dem zugehörigen Adapterkabel Senderakku- Empfänger- ladekabel akkulade- No. F1415 kabel No. F1416 1.1 EMPFOHLE-... -
Seite 5: Allgemeine Beschreibung
Das Power Peak FUN DUO POWER ist ein intelligentes Ladegerät mit komfortablem Akkumanagement, zum Laden und Entladen von NC-, NIMH- und Lithium-Akkus. Mit dem Power Peak FUN DUO POWER können NC oder NIMH Akkus von 1 bis 24 Zellen geladen bzw. entladen werden. Die Abschaltung erfolgt bei vollgeladenem Akku nach der Delta-Peak-Methode. -
Seite 6: Bedienelemente
Anschluss Mode Taste BID Chip FUNKTION DER BEDIENELEMENTE Mit den vier Bedienungstasten des Power Peak FUN DUO POWER werden bei verschie- denen Betriebszuständen unterschiedliche Aktionen ausgelöst. MODE-Taste Mit der ‘MODE’-Taste kann vor dem Start der gewünschte Vorgang (LADEN, ENTLADEN oder 1 bzw. 3 x ENTLADEN -> LADEN) ausgewählt werden. Außerdem kann ein laufen- der Vorgang mit der ‘MODE’-Taste abgebrochen werden. -
Seite 7: Technische Daten
• Krokodilklemmen an eine 12 V Autobatterie oder mit Netzstecker an den Netzanschluss anschließen; unbedingt auf richtige Polung achten (rot = plus / schwarz = minus). • Im Display erscheint kurz “ROBBE PP Fun“ und danach “NO BATTERY”, wenn kein Akku angeschlossen ist. -
Seite 8: Einstelldisplay
Die Statusanzeige am rechten Display- Rand ‘N’ (No Battery) blinkt. MANUELLER MODUS Ohne Einsatz eines BID-Chips arbeitet das Power Peak FUN DUO POWER wie ein ganz normales Ladegerät. Die Ladeparameter für den jeweiligen Akku müssen dann im Einstell-Display manuell über die Bedienungstasten eingestellt werden. - Seite 9 Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER Anzeige der letzten fünf eingeladenen Kapazitätswerte (M1 ... M5), auswähl- bar mit ‘INC/DEC’-Tasten, Cursor und Statusanzeige ‘R’ blinken ‘SELECT’-Taste Anzeige der letzten fünf entladenen Kapazitätswerte (M1 ... M5), auswähl- bar mit ‘INC/DEC’-Tasten, Cursor und ‘SELECT’-Taste...
-
Seite 10: Einstellungen Der Parameter
Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER EINSTELLEN DER PARAMETER Einstellung des Ladestroms Mit der ‘SELECT’-Taste im Menü so lange blättern bis der Menüpunkt “SET CHA.“ erscheint. Mit den ‘INC- / DEC’-Tasten wird in diesem Menü der ‘INC’-Taste Ladestrom eingestellt. -
Seite 11: Auswahl Der Betriebsart
Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER Bei den Lipoly-Akkus muss nicht nur der Typ, son- dern zusätzlich auch die Zellenzahl (1 bis 8) aus- gewählt werden. Die folgende Tabelle zeigt die Zu- ‘INC’-Taste ‘DEC’-Taste sammenhänge zwischen der Zellenzahl und der Akkuspannung. -
Seite 12: Start Und Ende Eines Lade- / Entladevorganges
POWER PEAK FUN DUO POWER START UND ENDE EINES LADE- / ENTLADEVORGANGES Das Ladegerät Power Peak FUN DUO POWER besitzt keine seperate Start-Taste, mit der ein Vorgang direkt ausgelöst werden kann. Der Start erfolgt durch die Aktivierung einer Betriebsart, z.B. “CHARGING” (Laden). Die Auswahl der Betriebsart erfolgt mit der ‘MODE’-Taste. - Seite 13 Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER Anzeige der aktuellen Ausgangsspan- nung, aktuell 12.461 Volt, Statusan- zeige ‘C’ blinkt ‘SELECT’-Taste Anzeige des aktuellen Ladestroms, aktuell 1,00 A, Statusanzeige ‘C’ blinkt ‘SELECT’-Taste Anzeige der bisher eingeladenen Ka- pazität, aktuell 185 mAh, Statusan- zeige ‘C’...
-
Seite 14: Programmierung Eines Bid-Chips
Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER Alle angezeigten Parameter werden beim Anschließen eines Akkus oder beim Umschalten von Entladen auf Laden bzw. umgekehrt gelöscht und die Kapazitätswerte um eine Stufe nach hinten (z.B. von M1 nach M2) verschoben. -
Seite 15: Programmiervorgang
Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER Nach dem Abstecken des BID-Chips wird das Programmier-Menü verlassen und wieder die üblichen Displays angezeigt. PROGRAMMIERVORGANG Die Programmierung der Parameter für einen BID-Chip ist vollkommen identisch mit der im Kap. 6.2 beschriebenen Einstellung der Parameter. Mit der ‘SELECT’-Taste wird der zu verändernde Parameter auswählt. -
Seite 16: Lade- / Entladevorgänge Mit Bid-Chip
Bedienungsanleitung Bestell Nr. 8468 POWER PEAK FUN DUO POWER Anzeige der maximal entladenen Kapazität, Statusanzeige ‘R’ blinkt ‘SELECT’-Taste Anzeige der durchgeführten Ladezyklen, Statusanzeige ‘R’ blinkt ‘SELECT’-Taste Anzeige zugehörigen Datums, Statusanzeige ‘R’ blinkt ‘SELECT’-Taste Anzeige des temporären (nicht im Bid-Chip gespeicherten) Ladestroms. Kann mit den “SET”-Tasten verändert werden.Cursor und... -
Seite 17: Fehlermeldungen
Eingangsspannung verpolt angeschlossen wird. Das Ladegerät lässt sich dann nicht in Betrieb nehmen. ALLGEMEINE SICHERHEITSHINWEISE • Das Power Peak FUN DUO POWER ist nur zum Laden bzw. Entladen von wiederauf- ladbaren NC- / NiMH- und Lithium-Akkus geeignet. Keine Trockenbatterien laden, dabei besteht Explosionsgefahr. -
Seite 18: Gewährleistung
• Achten Sie unbedingt auf richtige Polung der Akkus und vermeiden Sie Kurzschlüsse. • Beachten Sie genau die Angaben der Akkuhersteller. • Überprüfen Sie die Einstellungen am Power Peak FUN DUO POWER stets genau. Akkus können durch unpassende Einstellungen zerstört werden. -
Seite 19: Serviceadressen
• Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei. • Die Geräte wurden gemäss der Bedienungsanleitung betrieben. • Es wurden nur empfohlene Stromquellen und original robbe Zubehör verwendet. • Feuchtigkeitsschäden, Fremdeingriffe, Überspannungen, Überlastungen und mechani- sche Beschädigungen liegen nicht vor. - Seite 92 We accept no liability for errors and technical modifications. Copyright robbe Modellsport 2007 This document may not be copied or reproduced in whole or in part without the prior written approval of robbe Modellsport GmbH & Co. KG Sous réserve d'erreur d'impression et de modification technique Copyright robbe-Modellsport 2007 La copie et la reproduction, même d'extraits, sont soumises à...
