Erhaltungsladestrom im Wechsel mit 'Trk.' (Trickle = Erhaltungsladestrom) angezeigt. Bei
Lithium Akkus fließt nach Anzeige "END:CC-CV komplett" der Ladestrom entsprechend
der CC-CV Kurve, siehe Erläuterung CC-CV Ladeverfahren auf Seite 26.
HINWEIS:
Wie bereits erwähnt, stellt sich das Display je nach Akkutyp und nach Vorgabe der
Abschalt methode, nach Beendigung eines Vorganges unterschiedlich dar. Da bei weitem
nicht alle Displays abgebildet werden können, ist es notwendig, die angezeigten Texte zu
analysieren und zu interpretieren.

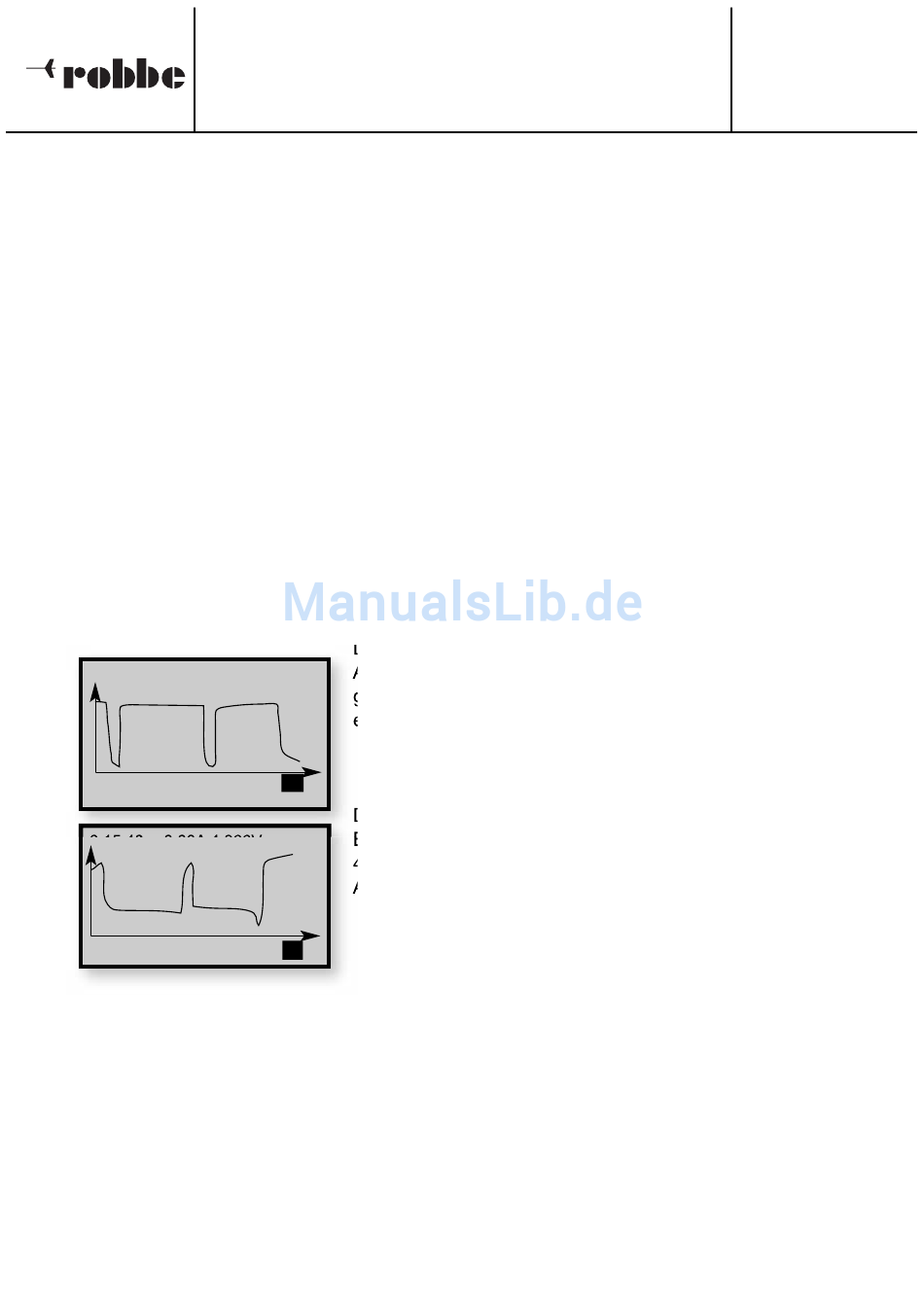

8.2 GRAFISCHE ANZEIGEN
Das Ende eines Vorganges bzw. die Daten des abgelaufenen Vorganges können auch
grafisch im Display dargestellt werden. Zur Anzeige der Grafik muss die 'MODE'-Taste
betätigt werden. Dabei gibt es eine große Variationsbreite, stellvertretend ist eine grafi-
sche Anzeige nach einem Lade- und einem Entladevorgang abgebildet.
0:37:29
0.11A 4.926V
6.072Vc 0.19Vr=A
0:15:43
0.00A 4.966V
4.018Vc 0.72Vr=A
Bedienungsanleitung
POWER PEAK I4 EQ-BID
Das nebenstehende Display zeigt die Ladekurve eines
Akkus mit 4 Zellen. Der Vorgang hat 37 Min. und 29 Sek.
gedauert, es fließt 0,11 A Erhaltungsladestrom, die aktu-
elle Akkuspannung beträgt 4,926 V,
X1
Das nebenstehende Display stellt die Kurve eines
Entladevorgangs dar. Der Vorgang dauerte 15 Min. und
43 Sek., es fließt kein Strom mehr, die aktuelle
Akkuspan nung beträgt 4,966 V.
X1
21
