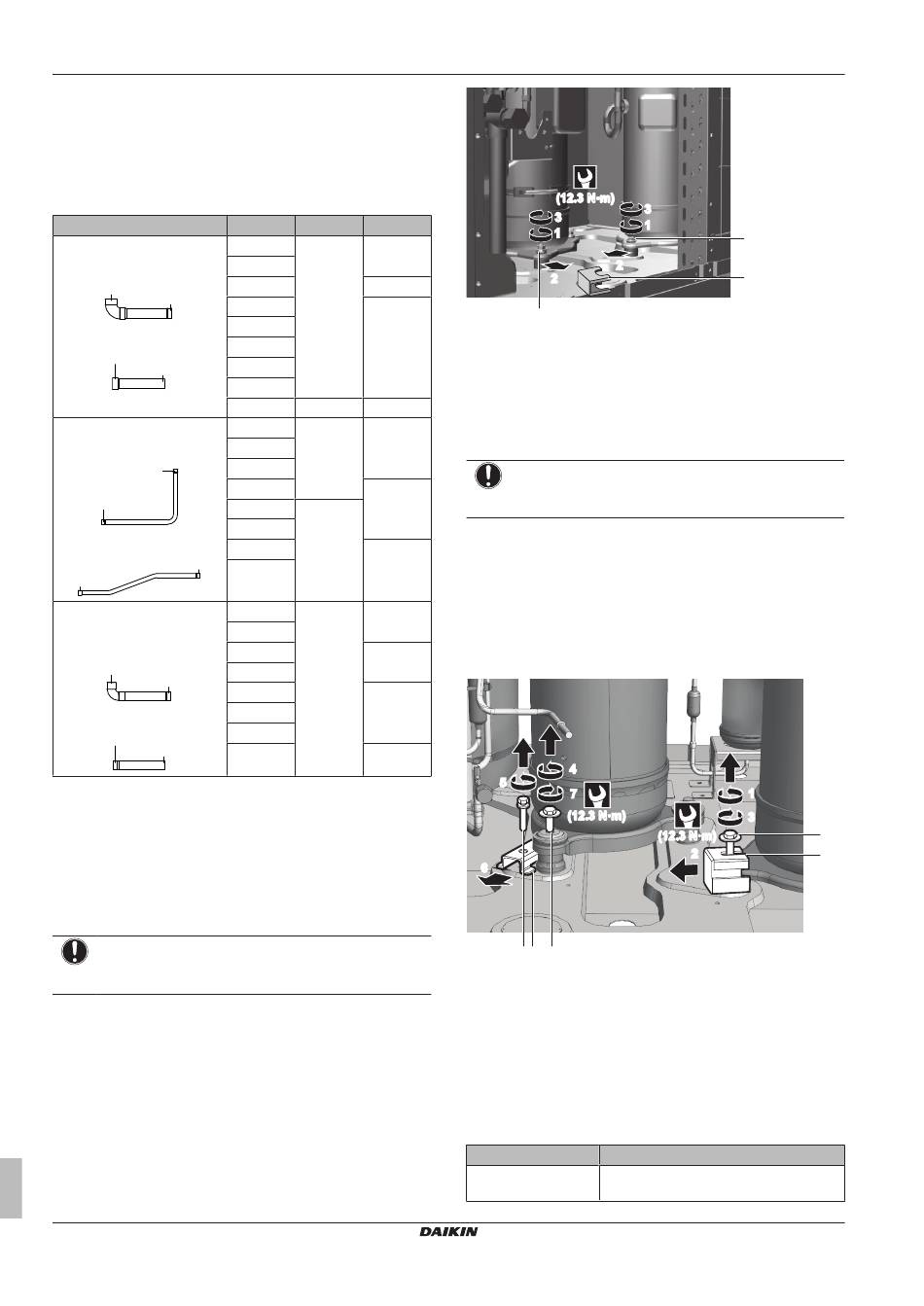

Beutel für Zusatzrohre
2.2
Zusatzrohre: Durchmesser
Zusatzrohre (mm)
Gasrohr
▪ Anschluss vorne
ID Øa
ID Øb
▪ Anschluss unten
ID Øa
OD Øb
Flüssigkeitsleitung
▪ Anschluss vorne
ID Øb
ID Øa
▪ Anschluss unten
ID Øb
ID Øa
Hochdruck/Niederdruck-
Gasrohr
▪ Anschluss vorne
ID Øa
ID Øb
▪ Anschluss unten
ID Øa
OD Øb
(a)
Nur in Kombination mit Mehrfach-Rohrverbindungssatz für
die Außeneinheit.
2.3
Die Transportstütze entfernen (nur
bei 14+16 HP)
Die Transportstütze, die dem Schutz des Geräts während des
Transports dient, muss entfernt werden. Orientieren Sie sich dabei
an der Abbildung und der nachfolgenden Beschreibung.
HINWEIS
Wird die Einheit mit befestigter Transportstütze betrieben,
können extreme Vibration und Lärm erzeugt werden.
1 Den Befestigungsbolzen (a) leicht lösen.
2 Die Transportstütze (b) entfernen - siehe Abbildung unten.
3 Den Befestigungsbolzen (a) wieder festziehen.
Installations- und Betriebsanleitung
6
HP
Øa
Øb
5
25,4
19,1
8
10
22,2
12
28,6
14
16
18
20
(a)
18+20
31,8
41,4
5
9,5
9,5
8
10
12
12,7
14
12,7
16
18
15,9
20
5
19,1
15,9
8
10
19,1
12
14
22,2
16
18
20
28,6
(12.3 N·m)
3
3
1
1
2
2
2
2
(x2)
(x2)
a
2.4
Die Transportstütze entfernen (nur
bei 18+20 HP)
Die Transportstütze, die dem Schutz des Geräts während des
Transports dient, muss entfernt werden. Orientieren Sie sich dabei
an der Abbildung und der nachfolgenden Beschreibung.
HINWEIS
Wird die Einheit mit befestigter Transportstütze betrieben,
können extreme Vibration und Lärm erzeugt werden.
1 Den Befestigungsbolzen (a) leicht lösen.
2 Die Transportstütze (b) entfernen - siehe Abbildung unten.
3 Den Befestigungsbolzen (a) wieder festziehen.
4 Den Befestigungsbolzen (c) leicht lösen.
5 Den Bolzen (d) der Transportstütze (e) entfernen.
6 Die Transportstütze (e) entfernen - siehe Abbildung unten.
7 Den Befestigungsbolzen (c) wieder festziehen.
4
4
5
5
7
7
(12.3 N·m)
6
6
d e c
3
Über die Geräte und Optionen
3.1
Über die Außeneinheit
Die
Installationsanleitung
gilt
Wärmerückgewinnungssystem VRV IV.
Modellreihe:
Modell
REYQ8~20
Wärmerückgewinnungsmodell für Einzel-
oder Mehrfachnutzung
3
3
1
1
a
b
1
1
3
3
(12.3 N·m)
2
2
2
2
für
das
inverterbetriebene
Beschreibung
REYQ8~20+REMQ5U7Y1B
