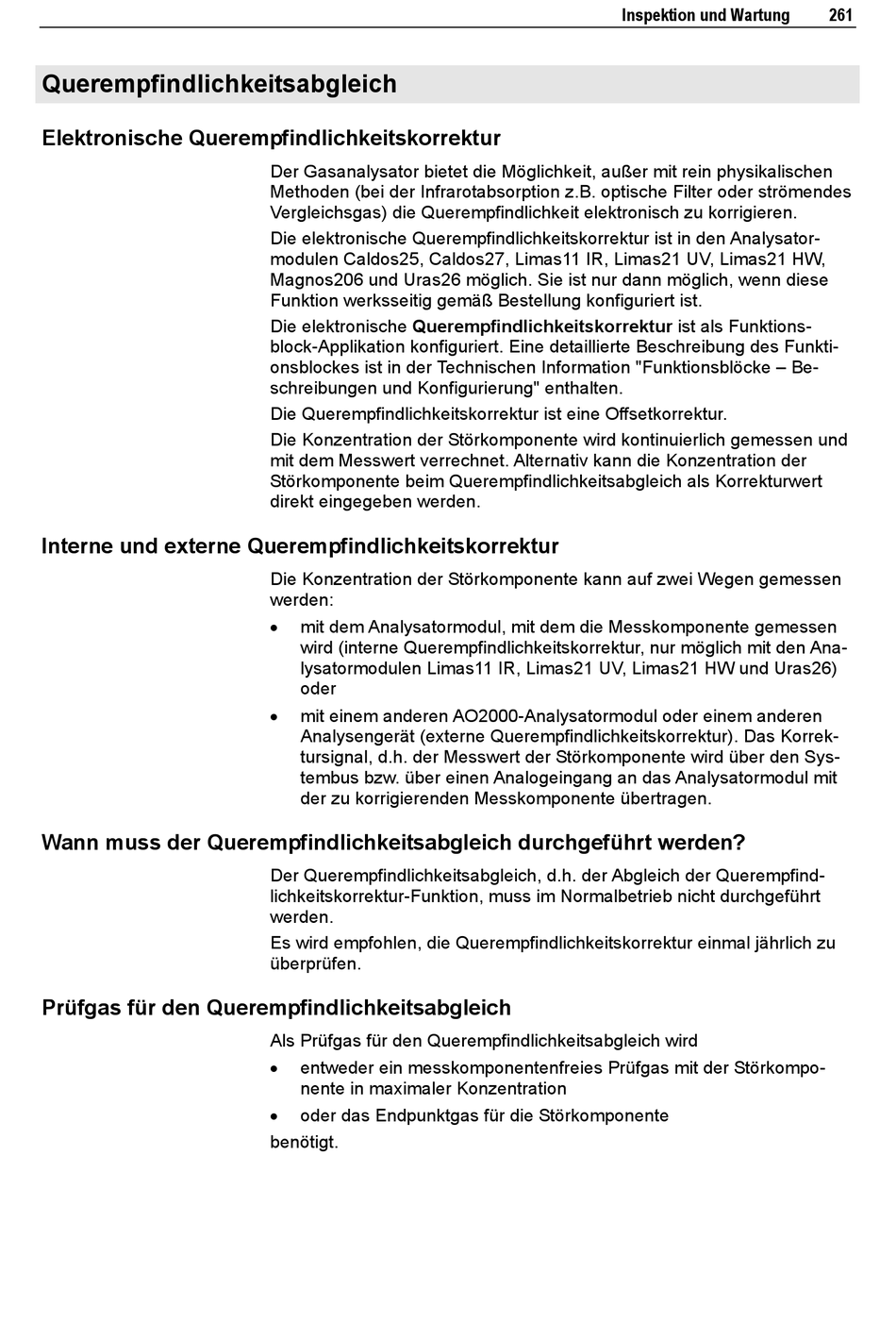

Querempfindlichkeitsabgleich

Elektronische Querempfindlichkeitskorrektur

Interne und externe Querempfindlichkeitskorrektur

Wann muss der Querempfindlichkeitsabgleich durchgeführt werden?
Prüfgas für den Querempfindlichkeitsabgleich
Der Gasanalysator bietet die Möglichkeit, außer mit rein physikalischen
Methoden (bei der Infrarotabsorption z.B. optische Filter oder strömendes
Vergleichsgas) die Querempfindlichkeit elektronisch zu korrigieren.
Die elektronische Querempfindlichkeitskorrektur ist in den Analysator-
modulen Caldos25, Caldos27, Limas11 IR, Limas21 UV, Limas21 HW,
Magnos206 und Uras26 möglich. Sie ist nur dann möglich, wenn diese
Funktion werksseitig gemäß Bestellung konfiguriert ist.
Die elektronische Querempfindlichkeitskorrektur ist als Funktions-
block-Applikation konfiguriert. Eine detaillierte Beschreibung des Funkti-
onsblockes ist in der Technischen Information "Funktionsblöcke – Be-
schreibungen und Konfigurierung" enthalten.
Die Querempfindlichkeitskorrektur ist eine Offsetkorrektur.
Die Konzentration der Störkomponente wird kontinuierlich gemessen und
mit dem Messwert verrechnet. Alternativ kann die Konzentration der
Störkomponente beim Querempfindlichkeitsabgleich als Korrekturwert
direkt eingegeben werden.
Die Konzentration der Störkomponente kann auf zwei Wegen gemessen
werden:

mit dem Analysatormodul, mit dem die Messkomponente gemessen
wird (interne Querempfindlichkeitskorrektur, nur möglich mit den Ana-
lysatormodulen Limas11 IR, Limas21 UV, Limas21 HW und Uras26)
oder

mit einem anderen AO2000-Analysatormodul oder einem anderen
Analysengerät (externe Querempfindlichkeitskorrektur). Das Korrek-
tursignal, d.h. der Messwert der Störkomponente wird über den Sys-
tembus bzw. über einen Analogeingang an das Analysatormodul mit
der zu korrigierenden Messkomponente übertragen.
Der Querempfindlichkeitsabgleich, d.h. der Abgleich der Querempfind-
lichkeitskorrektur-Funktion, muss im Normalbetrieb nicht durchgeführt
werden.
Es wird empfohlen, die Querempfindlichkeitskorrektur einmal jährlich zu
überprüfen.
Als Prüfgas für den Querempfindlichkeitsabgleich wird

entweder ein messkomponentenfreies Prüfgas mit der Störkompo-
nente in maximaler Konzentration

oder das Endpunktgas für die Störkomponente
benötigt.
Inspektion und Wartung 261
