Installationsanleitung
MMI-20057023
Die E/A-Anschlüsse umfassen 2 jeweils 2-adrige Kanäle. Für den Betrieb des
Messumformers muss Kanal A mit Spannung versorgt werden. Die Anschlüsse von Kanal B
sind optional.

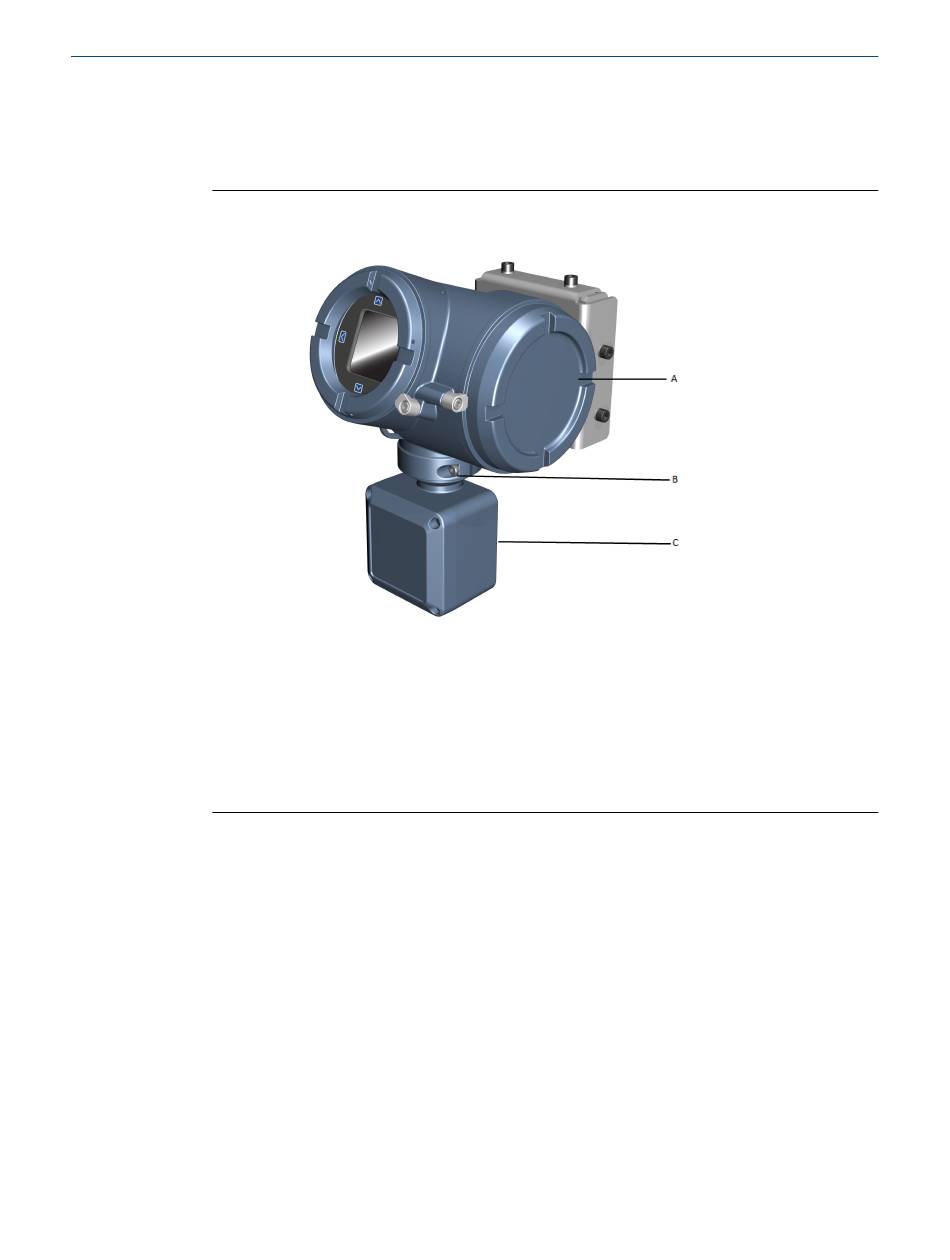

Abbildung 1-3: Messumformer 4200 -- abgesetzte Montage
A. Abdeckung des Messumformergehäuses
B. Klemmring
C. Anschlussdose
Der Messumformer wird vom Sensor abgesetzt montiert. Die 9-adrige Verbindung
zwischen Sensor und Messumformer muss feldverkabelt werden. Spannungsversorgung
und E/A müssen im Feld mit dem Messumformer verkabelt werden. Der Sensoranschluss
befindet sich in der Anschlussdose.
1.5
Checkliste für die Installation
□
Die Sicherheitshinweise dieses Handbuchs dienen dem Schutz der Mitarbeiter und
Geräte. Die Sicherheitshinweise sind sorgfältig durchzulesen, bevor mit dem nächsten
Schritt fortgefahren wird.
□
Bei der Auswahl des Einbauorts für die einzelnen Komponenten sind die folgenden
Richtlinien zu beachten:
—
Installationsanleitung
Informationen über den Einbauort des Sensors mit integrierter oder abgesetzter
Elektronik finden sich in der Installationsanleitung des Sensors.
Planung
April 2019
9
