Installationsanleitung
MMI-20027503
2
Planung
2.1
Checkliste für die Installation
Der Messumformer sollte nach Möglichkeit an einer Stelle montiert werden, wo er vor
direkter Sonneneinstrahlung geschützt ist. Die Grenzwerte der
Umgebungsbedingungen für den Messumformer sind ggf. aufgrund von Ex-
Zulassungen weiter eingeschränkt.
Wenn der Messumformer in einem Ex-Bereich installiert werden soll:
Es ist zu prüfen, ob alle entsprechenden Kabel sowie die für die Verkabelung
erforderlichen Montageteile für die vorliegende Installation vorhanden sind. Bei der
Verkabelung zwischen dem Messumformer und Sensor muss verifiziert werden, dass
die maximale Kabellänge 305 m nicht überschreitet.
Für die verschiedenen Anschlüsse sind zwingend die folgenden Kabel zu verwenden:
Der Messumformer kann in jeder beliebigen Lage montiert werden, sofern die
Kabeleinführungen nicht nach oben ausgerichtet sind.
Bei Installation des Messumformers mit nach oben ausgerichteten Kabeleinführungen
besteht die Gefahr des Eindringens von Kondenswasser in das Gehäuse des
Messumformers, wodurch dieser beschädigt werden könnte.

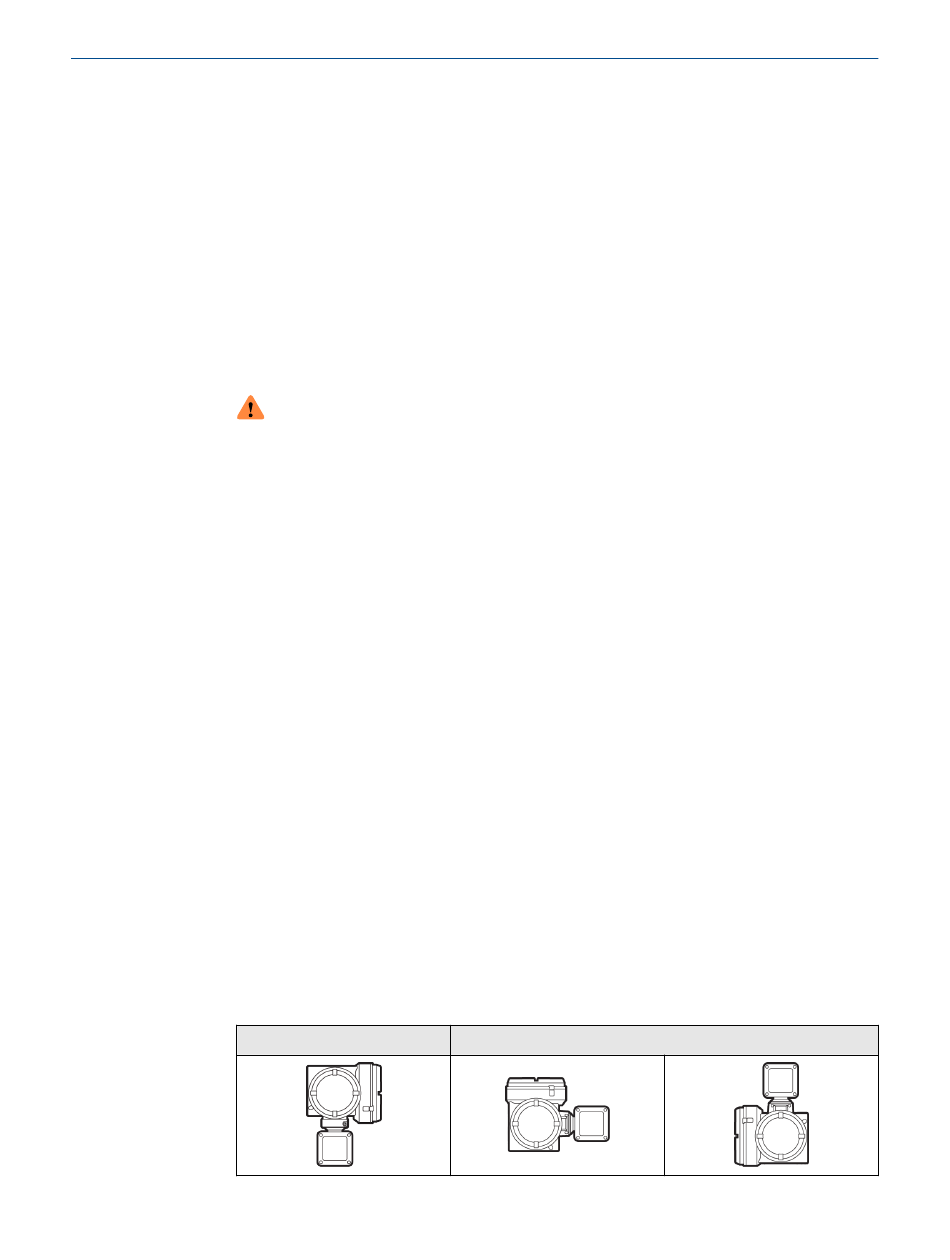

Im Folgenden finden sich Beispiele für eine mögliche Ausrichtung des Messumformers.
Installationsanleitung
WARNUNG
Es muss sichergestellt werden, dass der Messumformer über die entsprechenden
Zulassungen für Ex-Bereiche verfügt. Am Gehäuse des Messumformers ist eine
Kennzeichnung für die Zulassung für Ex-Bereiche angebracht.
Das zwischen Messumformer und Sensor verlegte Kabel muss den Anforderungen
für Ex-Bereiche entsprechen.
Für ATEX/IECEx-Installationen sind die Sicherheitsanweisungen, die in den ATEX/
IECEx-Zulassungsdokumenten festgelegt sind, streng zu befolgen. Diese
Dokumente finden sich auf der im Lieferumfang des Produkts enthaltenen
Produktdokumentations-DVD oder unter www.emerson.com.
Ein geschirmtes, verdrilltes Instrumentenkabel (Twisted Pair) mit Beidraht für alle
Ein- und Ausgangsanschlüsse
Ein verdrilltes, geschirmtes Kabel (Twisted Pair) für den RS-485-Anschluss (Kanal E)
Bevorzugte Ausrichtung
Alternative Ausrichtungen
Planung
April 2022
7
