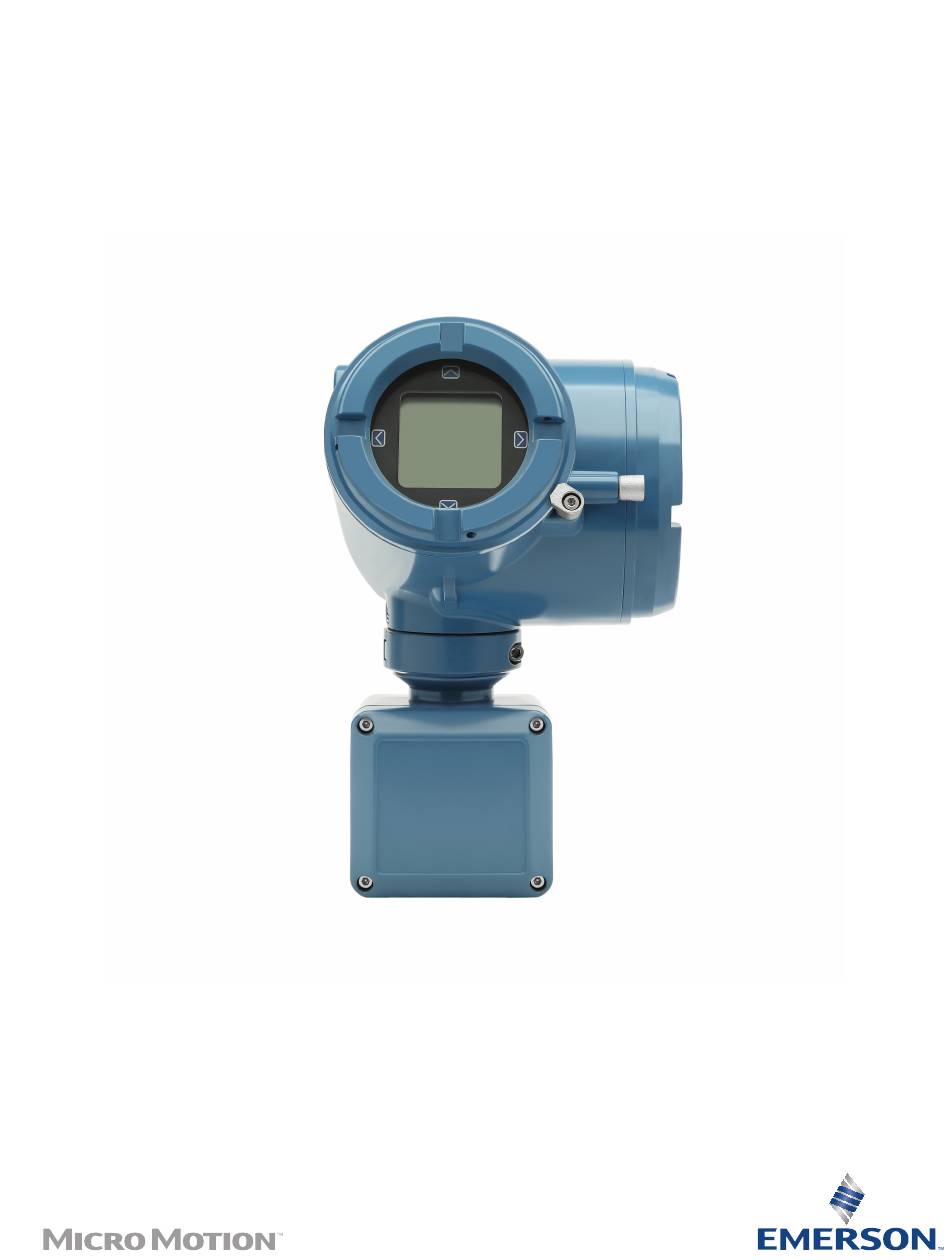

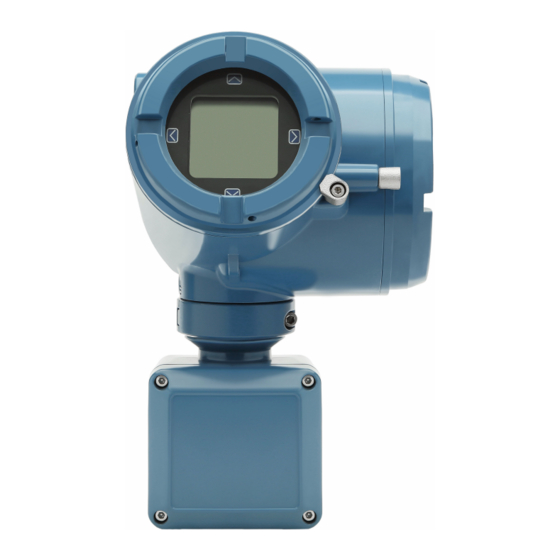

- Seite 1 Installationsanleitung MMI-20057023, Rev AB April 2019 ® Micro Motion 2-Leiter-Messumformer 4200...
- Seite 2 Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern. Informationen zu Rücksendeverfahren und die entsprechenden Formulare sind online auf unserer Support-Website www.emerson.com verfügbar oder telefonisch über den Micro Motion Kundenservice erhältlich. Emerson Flow Kundendienst E-Mail: • Weltweit: flow.support@emerson.com •...
- Seite 3 Nord- und Südamerika Europa und Naher Osten Asien/Pazifik 800 0444 0684...
-
Seite 5: Inhaltsverzeichnis
Installationsanleitung Inhalt MMI-20057023 April 2019 Inhalt Kapitel 1 Planung......................... 7 1.1 Über dieses Dokument........................7 1.2 Zugehörige Dokumentation......................7 1.3 Komponenten des Messsystems.......................7 1.4 Installationsarten..........................7 1.5 Checkliste für die Installation......................9 1.6 Maximale Kabellängen zwischen Sensor und Messumformer............11 Kapitel 2 Montage und Sensorverkabelung.................13 2.1 Montage und Sensorverkabelung bei integriert montierten Messumformern.........13 2.2 Montage des Messumformers an einer Wand oder einem Befestigungsrohr........13... - Seite 6 Inhalt Installationsanleitung April 2019 MMI-20057023 ® Micro Motion 2-Leiter-Messumformer 4200...
-
Seite 7: Kapitel 1 Planung
Bedienungsanleitung Micro Motion ProLink III • Sensor-Installationsanleitung, im Lieferumfang des Sensors enthalten • FMEDA-Bericht für ein Coriolis-Durchflussmesssystem mit einem Messumformer 4200, von exida.com LLC für Emerson erstellt Komponenten des Messsystems Messsysteme des Typs 4200 bestehen aus den folgenden Komponenten: • Messumformer •... - Seite 8 Planung Installationsanleitung April 2019 MMI-20057023 Abbildung 1-1: Angabe der Installationsart für Messumformer des Typs 4200 Die nummer befindet sich seitlich am Messumformer auf dem Typenschild. Tabelle 1-1: Installationsarten für Messumformer des Typs 4200 Code Beschreibung Integrierte Montage Abgesetzte Montage Abbildung 1-2: Messumformer 4200 -- integrierte Montage A.
-
Seite 9: Checkliste Für Die Installation
Installationsanleitung Planung MMI-20057023 April 2019 Die E/A-Anschlüsse umfassen 2 jeweils 2-adrige Kanäle. Für den Betrieb des Messumformers muss Kanal A mit Spannung versorgt werden. Die Anschlüsse von Kanal B sind optional. Abbildung 1-3: Messumformer 4200 -- abgesetzte Montage A. Abdeckung des Messumformergehäuses B. - Seite 10 Für ATEX/IECEx-Installationen sind die Sicherheitsanweisungen, die in den ATEX/ IECEx-Zulassungsdokumenten festgelegt sind, streng zu befolgen. Diese Dokumente finden sich auf der im Lieferumfang des Produkts enthaltenen Produktdokumentations-DVD oder unter www.emerson.com/flowmeasurement. □ Es ist zu prüfen, ob alle entsprechenden Kabel sowie die für die Verkabelung erforderlichen Montageteile für die vorliegende Installation vorhanden sind.
-
Seite 11: Maximale Kabellängen Zwischen Sensor Und Messumformer
Installationsanleitung Planung MMI-20057023 April 2019 Maximale Kabellängen zwischen Sensor und Messumformer Die maximale Kabellänge zwischen dem Sensor und dem Messumformer, die jeweils separat installiert werden, ist abhängig vom verwendeten Kabeltyp. Kabeltyp Leiterquerschnitt Max. Kabellänge Micro Motion 9-adrige Version – 18 m für abgesetzte Montage Installationsanleitung... - Seite 12 Planung Installationsanleitung April 2019 MMI-20057023 ® Micro Motion 2-Leiter-Messumformer 4200...
-
Seite 13: Kapitel 2 Montage Und Sensorverkabelung
Installationsanleitung Montage und Sensorverkabelung MMI-20057023 April 2019 Montage und Sensorverkabelung Montage und Sensorverkabelung bei integriert montierten Messumformern Es bestehen keine separaten Montageanforderungen für integrierte Messumformer. Zwischen Messumformer und Sensor muss keine Kabelverbindung hergestellt werden. Montage des Messumformers an einer Wand oder einem Befestigungsrohr Es stehen zwei Optionen für die Montage des Messumformers zur Verfügung: •... - Seite 14 Montage und Sensorverkabelung Installationsanleitung April 2019 MMI-20057023 Abbildung 2-1: Befestigung der Montagehalterung am Messumformer 2. Wandmontage oder Montage an einem Befestigungsrohr: • Bei der Wandmontage die Montagehalterung an der vorbereiteten Oberfläche befestigen. Abbildung 2-2: Abmessungen der Wandmontagehalterung A. 71,4 mm (2,8 Zoll) B.
- Seite 15 Installationsanleitung Montage und Sensorverkabelung MMI-20057023 April 2019 • Bei der Montage an einem Befestigungsrohr den Schraubbügel am Befestigungsrohr anbringen. Abbildung 2-3: Anbringen der Halterung für die Montage an einem Befestigungsrohr 3. Die Halterung des Messumformers an der Wandhalterung bzw. der Halterung am Befestigungsrohr anbringen.
-
Seite 16: Anschluss Des 9-Adrigen, Abgesetzt Montierten Messumformers An Den Sensor
Das Kabel wie in der Sensordokumentation beschrieben an den am Sensor montierten Anschlusskasten anschließen. Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter www.emerson.com/flowmeasurement. Prozedur 1. Die Abdeckung des Anschlussraums für den Anschluss zwischen Messumformer und Sensor öffnen, um die Anschlussklemmen freizulegen. - Seite 17 Installationsanleitung Montage und Sensorverkabelung MMI-20057023 April 2019 Abbildung 2-5: Entfernen der Abdeckung des Anschlussraums für den Anschluss zwischen Messumformer und Sensor 2. Das Sensorkabel in den Anschlussraum des Messumformers einführen. Abbildung 2-6: Durchführung für das Sensorkabel 3. Die Sensordrähte an die entsprechenden Anschlussklemmen anschließen: Installationsanleitung...
-
Seite 18: Erdung Der Messgerätekomponenten
Montage und Sensorverkabelung Installationsanleitung April 2019 MMI-20057023 Abbildung 2-7: Anschlüsse für die 9-adrige Verkabelung zwischen Messumformer und Sensor Anmerkung Die vier Beidrähte des 9-adrigen Kabels mit der Erdungsschraube im Innern des Anschlusskastens verbinden. 4. Die Abdeckung des Anschlussraums für die Verkabelung zwischen Messumformer und Sensor wieder anbringen und die Schrauben mit einem Drehmoment von 1,5 bis 1,8 Nm festziehen. -
Seite 19: Drehen Des Messumformers Auf Dem Sensor (Optional)
Installationsanleitung Montage und Sensorverkabelung MMI-20057023 April 2019 Wenn keine nationalen Vorschriften zur Anwendung kommen, müssen die folgenden Richtlinien für die Erdung eingehalten werden: • Kupferleitung mit einem Querschnitt von mindestens 2,08 mm² verwenden. • Alle Erdungsleitungen so kurz wie möglich halten. Impedanz kleiner als 1 Ω. •... - Seite 20 Montage und Sensorverkabelung Installationsanleitung April 2019 MMI-20057023 Abbildung 2-8: Drehen des Messumformers auf dem Sensor A. Klemmring Prozedur 1. Den Metallklemmring unten an der Durchführung entfernen (siehe Abbildung 2-8). 2. Den Messumformer vorsichtig von der Durchführung abheben, bis er sich von den Nuten der Durchführung löst.
-
Seite 21: Drehen Des Displays
Installationsanleitung Montage und Sensorverkabelung MMI-20057023 April 2019 Drehen des Displays Das Bedieninterface des Messumformers 4200 kann durch Software-Auswahl in Schritten von 90° um 360° gedreht werden. Mithilfe des Displays Menü > Konfiguration > Anzeigeeinstellungen > Drehung auswählen. Drehen des Sensoranschlusskastens an einem abgesetzt montierten Messumformer (optional) Bei abgesetzten Installationen kann der Sensoranschlusskasten in einem Bereich von plus/... - Seite 22 Montage und Sensorverkabelung Installationsanleitung April 2019 MMI-20057023 Abbildung 2-9: Entfernen der Klemme 2. Den Anschlusskasten vorsichtig in die gewünschte Position drehen. Der Anschlusskasten kann in einem Bereich von plus/minus 180° in jede gewünschte Position gedreht werden. Abbildung 2-10: Drehen des Sensoranschlusskastens 3.
- Seite 23 Installationsanleitung Montage und Sensorverkabelung MMI-20057023 April 2019 Abbildung 2-11: Wiederanbringen der Klemme Installationsanleitung...
- Seite 24 Montage und Sensorverkabelung Installationsanleitung April 2019 MMI-20057023 ® Micro Motion 2-Leiter-Messumformer 4200...
-
Seite 25: Kapitel 3 Verkabelung Der Kanäle
Für die Installation des Messumformers in einem Ex-Bereich siehe die Micro Motion Zulassungsanleitung, die mit dem Produkt mitgeliefert oder auf der Website von Micro Motion (www.emerson.com/flowmeasurement) verfügbar ist. Eine unsachgemäße Installation in einem Ex-Bereich kann zu Explosionen führen. Allgemeines Konfigurationsbeispiel A. -
Seite 26: Verfügbare Kanäle
B. Ex-freier Bereich C. 2-adriges Kabel für Spannungsversorgung und Signal D. Barriere E. 4-20 mA F. mA empfangendes Gerät G. HART-Variablen H. Leitsystem (DCS) I. Emerson AMS Trex Communicator Verfügbare Kanäle Signal Kanal A Kanal B Anschlussklemmen mA-Ausgänge 4-20 mA mit Spannungsversorgung (Optional lizenzierter Kanal) über den Messkreis (HART) - Seite 27 Installationsanleitung Verkabelung der Kanäle MMI-20057023 April 2019 Tabelle 3-1: Durch Micro Motion verifizierte Barrieren Anbieter Barriere Micro Motion Pepperl & Fuchs KFD2-STC1-EX1 Pepperl & Fuchs KFD2-STC4-EX1 787S+ 7707P+ 7787+ 5042 3046B 7728P+ 4541 STAHL 9002/13-280-110-00 PR Electronics 5106 Installationsanleitung...
-
Seite 28: Anforderungen An Die Spannungsversorgung Der Kanäle
Verkabelung der Kanäle Installationsanleitung April 2019 MMI-20057023 Anforderungen an die Spannungsversorgung der Kanäle Die für den Messumformer 4200 erforderliche Spannungsversorgung ist von der Gesamtbürde im mA-Kreis abhängig. Dies beinhaltet alle Sensor- und Kabelwiderstände. Anforderungen an die Anschlussklemmen von Kanal A (mA, HART) Das unten stehende Diagramm dient der Bestimmung der erforderlichen Versorgungsspannung für Kanal A basierend auf der Bürde. - Seite 29 Installationsanleitung Verkabelung der Kanäle MMI-20057023 April 2019 Anforderungen an die Anschlussklemmen von Kanal B (mA) Das unten stehende Diagramm dient der Bestimmung der erforderlichen Versorgungsspannung für Kanal B (mA) basierend auf der Bürde. Abbildung 3-2: Versorgungsspannung und Bürde des Ausgangs von Kanal B A.
- Seite 30 Verkabelung der Kanäle Installationsanleitung April 2019 MMI-20057023 Anforderungen an die Anschlussklemmen von Kanal B (Binärausgang/ Frequenzausgang) Das unten stehende Diagramm dient der Bestimmung der erforderlichen Versorgungsspannung für Kanal B ((Binärausgang/Frequenzausgang). Abbildung 3-3: Versorgungsspannung und Bürde des Ausgangs von Kanal B (Frequenzausgang/Binärausgang) A.
-
Seite 31: Zugang Zu Den Verkabelungskanälen
Installationsanleitung Verkabelung der Kanäle MMI-20057023 April 2019 Hoch- und Niederspannungen des Binärausgangs/Frequenzausgangs von Kanal B für Installationen in Ex-freien Bereichen Abbildung 3-4: Hoch- und Niederspannungen des Ausgangs A. Ausgangsspannung (V) B. Bürde (Ohm) C. Niederspannung D. Hochspannung E. Spannung (Volt) F. - Seite 32 Verkabelung der Kanäle Installationsanleitung April 2019 MMI-20057023 A. Anschlüsse Kanal A B. Anschlüsse Kanal B 2. Die aktivierten Kanäle des Messumformers (EIN) bestätigen sowie den Typ der zu verkabelnden Konfiguration unter Berücksichtigung der verfügbaren Optionen identifizieren. Abbildung 3-5: Identifizierung der aktivierten Kanäle 3.
-
Seite 33: Verkabelung Des Ma/Hart-Ausgangs Von Kanal A
Installationsanleitung Verkabelung der Kanäle MMI-20057023 April 2019 Abbildung 3-6: Etikett zur Kennzeichnung der Kanal- und Verkabelungskonfiguration Verkabelung des mA/HART-Ausgangs von Kanal A Der mA/HART-Ausgang ist in Installationen mit druckfester Kapselung, eigensicheren Installationen oder Ex-freien Installationen zu verkabeln. Wichtig Die Installation und Verkabelung des Messgeräts darf nur von entsprechend geschulten Personen und unter Einhaltung der behördlichen und unternehmensspezifischen Sicherheitsstandards durchgeführt werden. -
Seite 34: Verkabelung Des Ma-Ausgangs Von Kanal B
Verkabelung der Kanäle Installationsanleitung April 2019 MMI-20057023 Verkabelung des mA-Ausgangs von Kanal B Der mA-Ausgang ist in Installationen mit druckfester Kapselung, eigensicheren Installationen oder Ex-freien Installationen zu verkabeln. Wichtig Die Installation und Verkabelung des Messgeräts darf nur von entsprechend geschulten Personen und unter Einhaltung der behördlichen und unternehmensspezifischen Sicherheitsstandards durchgeführt werden. -
Seite 35: Verkabelung Des Ma/Sil-Ausgangs
Installationsanleitung Verkabelung der Kanäle MMI-20057023 April 2019 Abbildung 3-9: Verkabelung des Binärausgangs (mit externer Spannungsversorgung) A. Frequenz-/Binärausgang B. Kanal B C. Versorgungsspannung (siehe Abbildung 3-3) D. Widerstand Ω (siehe Abbildung 3-3 bzgl. max. Messkreisbürde) E. Zähler oder Binärausgang Verkabelung des mA/SIL-Ausgangs Siehe Micro Motion 2-Leiter-Messumformer 4200: Sicherheitsanleitung für die sicherheitsgerichtete Systeminstrumentierung (SIS) für weitere Informationen über die Installation und Inbetriebnahme im Einklang mit den SIS-Anforderungen. - Seite 36 Verkabelung der Kanäle Installationsanleitung April 2019 MMI-20057023 ® Micro Motion 2-Leiter-Messumformer 4200...
-
Seite 37: Kapitel 4 Einschalten Des Messumformers
Installationsanleitung Einschalten des Messumformers MMI-20057023 April 2019 Einschalten des Messumformers Für die Durchführung von Konfigurations- und Inbetriebnahmeaufgaben sowie für Prozessmessungen muss der Messumformer eingeschaltet sein. Prozedur 1. Sämtliche Abdeckungen und Dichtungen des Messumformers und Sensors müssen geschlossen sein. VORSICHT Um die Entzündung von entflammbaren oder brennbaren Atmosphären zu vermeiden, muss sichergestellt werden, dass alle Abdeckungen und Dichtungen dicht verschlossen sind. - Seite 38 Einschalten des Messumformers Installationsanleitung April 2019 MMI-20057023 ® Micro Motion 2-Leiter-Messumformer 4200...
-
Seite 39: Kapitel 5 Konfiguration Des Messumformers Mittels Menügeführter Einrichtung
Installationsanleitung Konfiguration des Messumformers mittels menügeführter Einrichtung MMI-20057023 April 2019 Konfiguration des Messumformers mittels menügeführter Einrichtung Bei der Erstinbetriebnahme des Messumformers den nach rechts weisenden Pfeil für die Option Menü anklicken, um auf den die menügeführte Einrichtung zuzugreifen. Dieses Tool führt den Anwender durch die grundlegende Konfiguration des Messumformers. Die menügeführte Einrichtung ermöglicht das Hochladen von Konfigurationsdateien, die Einstellung der Anzeigeoptionen für das Display des Messumformers und die Überprüfung der Sensorkalibrierungsdaten. - Seite 40 Konfiguration des Messumformers mittels menügeführter Einrichtung Installationsanleitung April 2019 MMI-20057023 ® Micro Motion 2-Leiter-Messumformer 4200...
-
Seite 41: Kapitel 6 Verwendung Der Display-Bedienelemente
Installationsanleitung Verwendung der Display-Bedienelemente MMI-20057023 April 2019 Verwendung der Display- Bedienelemente Das Display-Interface des Messumformers umfasst ein Display (LCD-Panel) und vier kapazitive Schaltflächen – die Pfeiltasten links, auf, ab und rechts – für den Menüzugriff und die Navigation innerhalb der Bildschirmmasken. Prozedur 1. - Seite 42 Verwendung der Display-Bedienelemente Installationsanleitung April 2019 MMI-20057023 Abbildung 6-1: Korrekte Fingerpositionierung für die Aktivierung eine kapazitiven Schaltfläche 2. Die für die Bildschirmnavigation zu verwendenden kapazitiven Schaltflächen werden über die Pfeile auf dem Bildschirm des Displays angezeigt (siehe Beispiel 1 und 2). Wichtig Bei Verwendung der Pfeiltasten muss zunächst die kapazitive Schaltfläche aktiviert und dann durch Abheben des Fingers von der Glasoberfläche freigegeben werden,...
-
Seite 43: Konfiguration Der Hintergrundbeleuchtung Des Displays
Installationsanleitung Verwendung der Display-Bedienelemente MMI-20057023 April 2019 Abbildung 6-2: Beispiel 2: Aktive Anzeigepfeile auf dem Display des Messumformers Konfiguration der Hintergrundbeleuchtung des Displays Standardmäßig ist die Hintergrundbeleuchtung ausgeschaltet. Bei aktivierter Hintergrundbeleuchtung muss die Spannungsversorgung 1 V höher sein als bei nicht aktivierter Hintergrundbeleuchtung. - Seite 44 Verwendung der Display-Bedienelemente Installationsanleitung April 2019 MMI-20057023 ® Micro Motion 2-Leiter-Messumformer 4200...
-
Seite 45: Kapitel 7 Kommunikation Mit Dem Messumformer
Installationsanleitung Kommunikation mit dem Messumformer MMI-20057023 April 2019 Kommunikation mit dem Messumformer Für den Download oder Upload von Daten aus dem bzw. in den Messumformer sind entweder die mit ProLink III verbundenen HART-Anschlussklemmen oder ein 475- oder Trex-Handgerät zu verwenden, da der Service-Port nur für die werksseitige Verwendung vorgesehen ist. - Seite 46 Kommunikation mit dem Messumformer Installationsanleitung April 2019 MMI-20057023 Abbildung 7-1: Anschluss des Feldkommunikators an die Anschlussklemmen des Messumformers A. Feldkommunikator B. Widerstand 250-600 Ω C. Externe Spannungsversorgung (falls erforderlich) D. Messumformer mit abgenommenem Gehäusedeckel E. HART-Anschlüsse F. Nur für werksseitige Verwendung 2.
- Seite 47 Installationsanleitung MMI-20057023 April 2019 Installationsanleitung...
- Seite 48 © 2019 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
