Planung
April 2019
Abbildung 1-1: Angabe der Installationsart für Messumformer des Typs 4200
Die nummer befindet sich seitlich am Messumformer auf dem Typenschild.
Tabelle 1-1: Installationsarten für Messumformer des Typs 4200
Code
I
C

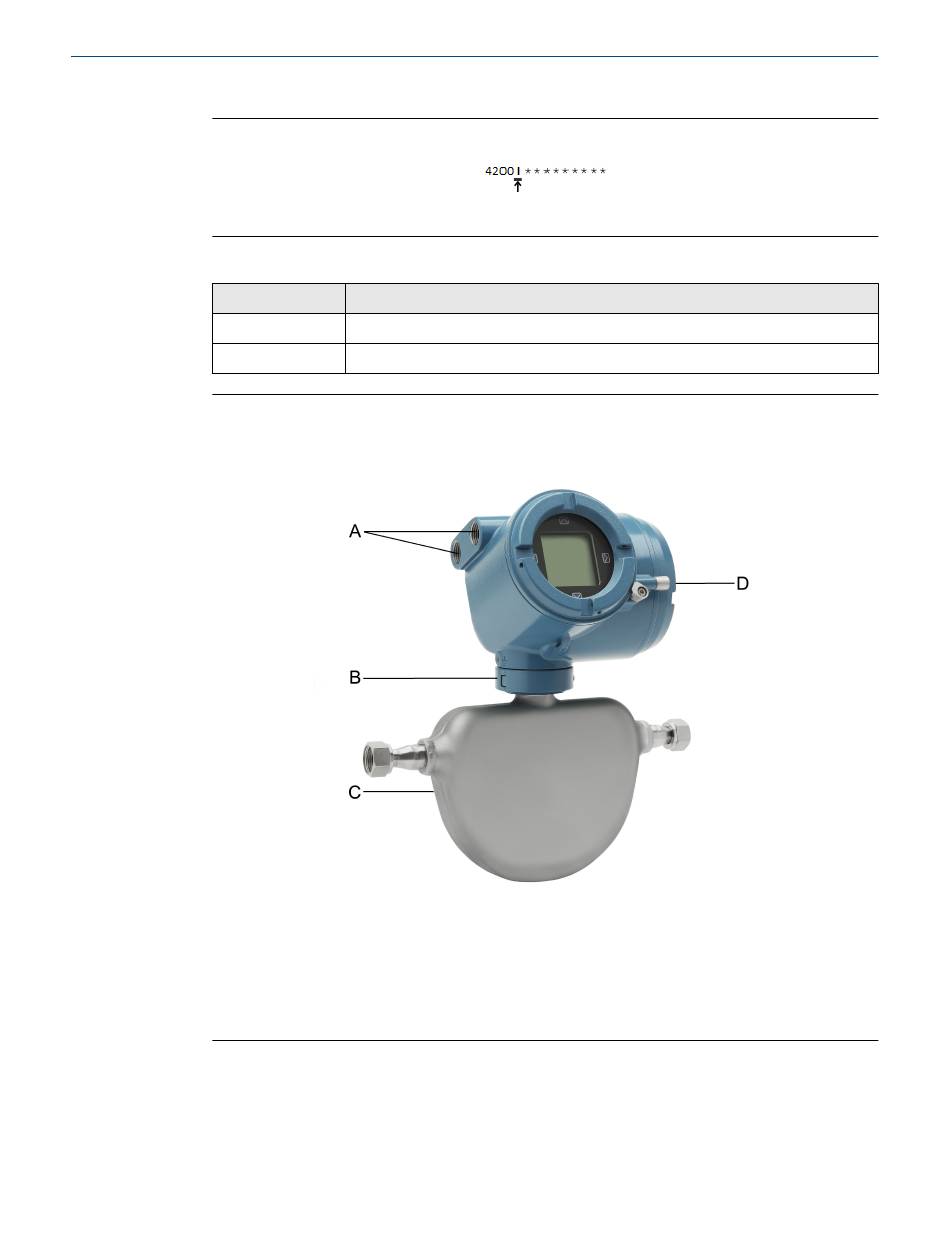

Abbildung 1-2: Messumformer 4200 -- integrierte Montage
A. Kabeleinführungen
B. Klemmring
C. Sensorgehäuse
D. Abdeckung des Messumformergehäuses (nicht sichtbar)
Der Messumformer wird direkt am Sensor montiert.
Die Verbindung zwischen Messumformer und Sensor umfasst 9 Adern. Bei der integriert
montierten Version ist keine Feldverkabelung erforderlich.
8
Beschreibung
Integrierte Montage
Abgesetzte Montage
Installationsanleitung
MMI-20057023
®
Micro Motion
2-Leiter-Messumformer 4200
