Kolbenstangenloser bandzylinder
Inhaltsverzeichnis

Werbung

1-2. Ausführung mit Endlagenverriegelung (Zylinder mit Endlagenverriegelung)
Verriegelungsposition
Max. Haltekraft (N)
Hub-Feineinstellbereich [mm]
Spiel
manuelle Entriegelung
Warnung
1. Zum Lösen der Verriegelung muss sichergestellt sein, dass am Anschluss auf der
Seite ohne Verriegelungsmechanismus Druckluft zugeführt wird, damit die Last
nicht auf den Verriegelungsmechanismus wirkt.
Wird die Verriegelung gelöst, während sich der Anschluss auf der Seite ohne Verriegelungsmechanismus
im Entlüftungszustand befindet, wirkt die Last auf den Verriegelungsmechanismus und dieser kann durch
die auf ihn ausgeübte übermäßige Kraft beschädigt werden. Dies kann auch zu gefährlichen plötzlichen
Schlittenbewegungen führen. (Verwenden Sie die empfohlene Pneumatikschaltung)
Achtung
1. Verwenden Sie einen Druckluftkreislauf
entsprechend den Empfehlungen.
Für einen ordnungsgemäßen Betrieb und ein korrektes Lösen
der Verriegelung (Abb. 1).
2. Verwenden Sie keine
3-Wege-Elektromagnetventile.
Wenn der Anschluss an der Seite des
Verriegelungsmechanismus mit Druck beaufschlagt wird, kann
der Zylinder nicht verriegelt werden.
3. Die Verriegelung für Montage- oder
Einstellungsarbeiten am Zylinder lösen.
Werden Montage- oder andere Arbeiten im verriegelten
Zustand des Zylinders durchgeführt, kann die Verriegelungseinheit beschädigt werden.
4. Betreiben Sie den Zylinder mit max. 50 % der theoretischen Zylinderkraft.
Beträgt die Last mehr als 50 % der theoretischen Zylinderkraft, kann dies zu Problemen wie beispielsweise
Fehlfunktionen beim Lösen der Verriegelung oder zu Schäden an der Verriegelungseinheit führen.
5. Betreiben Sie mehrere Zylinder nicht synchron.
Vermeiden Sie Anwendungen, in denen zwei oder mehr Verriegelungszylinder synchronisiert werden, um
ein Werkstück zu bewegen, da eine der Zylinderverriegelungen möglicherweise bei Bedarf nicht gelöst
werden kann.
6. Verwenden Sie ein abluftgesteuertes Drosselrückschlagventil.
Die Verriegelung kann möglicherweise nicht mit einer Zuluftdrossel gelöst werden.
7. Sicherstellen, dass der Kolben das Hubende an der Seite mit Verriegelung erreicht.
Der Zylinder kann weder ver- noch entriegelt werden oder funktioniert möglicherweise nicht, wenn der
Kolben das Hubende nicht erreicht.
8. Dem Anschluss mit Verriegelungsmechanismus einen Druck von mehr als
0,15 MPa zuführen.
Dies ist zum Entriegeln erforderlich.
9. Es kann etwas Zeit in Anspruch nehmen, wenn die Entlüftungsgeschwindigkeit
klein ist.
Fällt der Druck am Anschluss auf der Seite des Verriegelungsmechanismus auf 0,05 MPa oder darunter,
wird automatisch verriegelt. Im Fall einer langen und dünnen Druckluftleitung an der Verriegelungsseite
oder wenn das Drosselrückschlagventil in größerem Abstand zum Zylinderanschluss installiert ist, nimmt
die Entlüftungsgeschwindigkeit ab. Das Einrasten der Verriegelung kann einige Zeit in Anspruch nehmen.
Der gleiche Effekt kann auftreten, wenn ein am Entlüftungsanschluss des Elektromagnetventils montierter
Schalldämpfer verstopft ist.
10. Der Verriegelungsmechanismus funktioniert mit vollständig geschlossener
einstellbaren Endlagendämpfung möglicherweise nicht.
Der Schlitten erreicht möglicherweise nicht den kompletten Hub. Daher kann der Zylinder nicht verriegelt werden.

2. Betrieb und Montage

2-1. Druckluftversorgung

Die dem Zylinder zugeführte Druckluft sollte durch einen Druckluftfilter der Serie AF von SMC gefiltert
und auf den Solldruck mithilfe eines Druckreglers der Serie AR von SMC eingestellt werden.
Ø 16
Ø 20
einseitig (wählbar), beidseitig
110
170
0 bis -5,6
0 bis -6
möglich (nicht verriegelbare Ausführung)
-7-
Ø 25
Ø 32
270
450
0 bis -11,5
0 bis -12
max. 1 mm

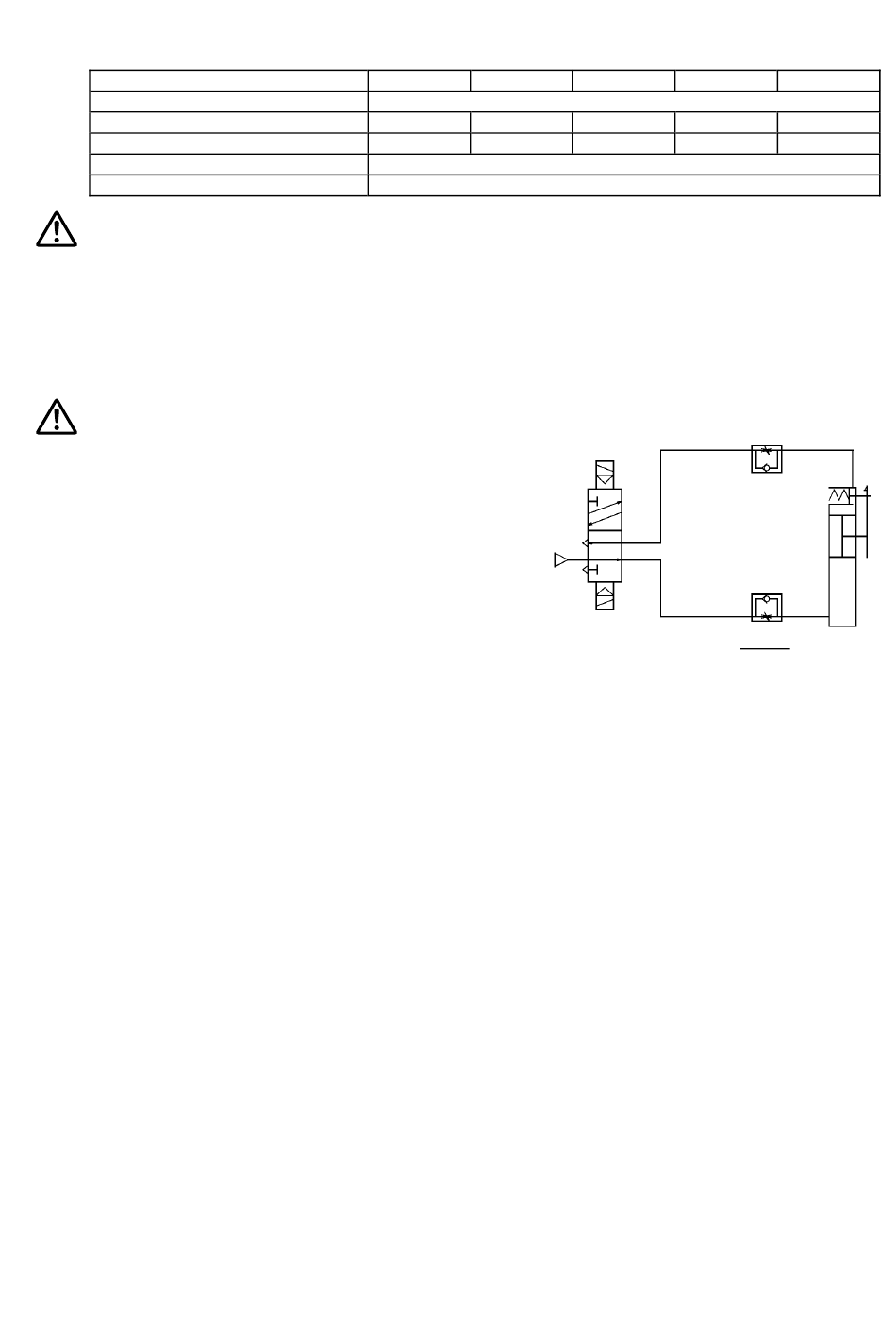

Abb. 1
Ø 40
700
0 bis -16
