- Siehe nachstehende Tabelle 2 für Abmessungen der Kontaktelemente bei Anschluss von unten.
Wenden Sie sich für Bestellungen von Dichtungen an SMC.
O-Ring
Ø A Abmessungen
Achtung
1. Vor dem Leitungsanschluss
Blasen Sie die Schläuche vor dem Anschließen gründlich aus oder reinigen Sie sie, um Späne, Schneidöl
und andere Verunreinigungen aus dem Leitungsinnern zu entfernen.
2. Dichtungsband
Stellen Sie beim Anschließen von Leitungen oder Verschraubungen sicher, dass keine Späne vom
Gewinde oder Dichtungsmaterial in das Innere des Anschlusses geraten.
Lassen Sie bei Gebrauch von Dichtungsband 1,5 bis 2 Gewindegänge am Ende frei.
2-6. Drosselrückschlagventil
Wenn die Kolbengeschwindigkeit eingestellt wird, ist das Drosselrückschlagventil der Serie AS von SMC
nahe des Druckluftanschlusses zu installieren, um die gewünschte Geschwindigkeit einstellen zu können.
Die Geschwindigkeit kann auf zwei Arten eingestellt werden. Eine besteht in der Drosselung der dem
Produkt zugeführten Luft und die andere in der Drosselung der aus dem Produkt ausgeblasenen Luft.
Normalerweise wird die letztgenannte Art bevorzugt.
Ø 16
Ø 25
Ø 20
Ø 32
KA00050
KA00057
(C6)
(C9)
Ø 4
Ø 6
Tabelle 2
ca. 2
Gewindegänge
freilassen

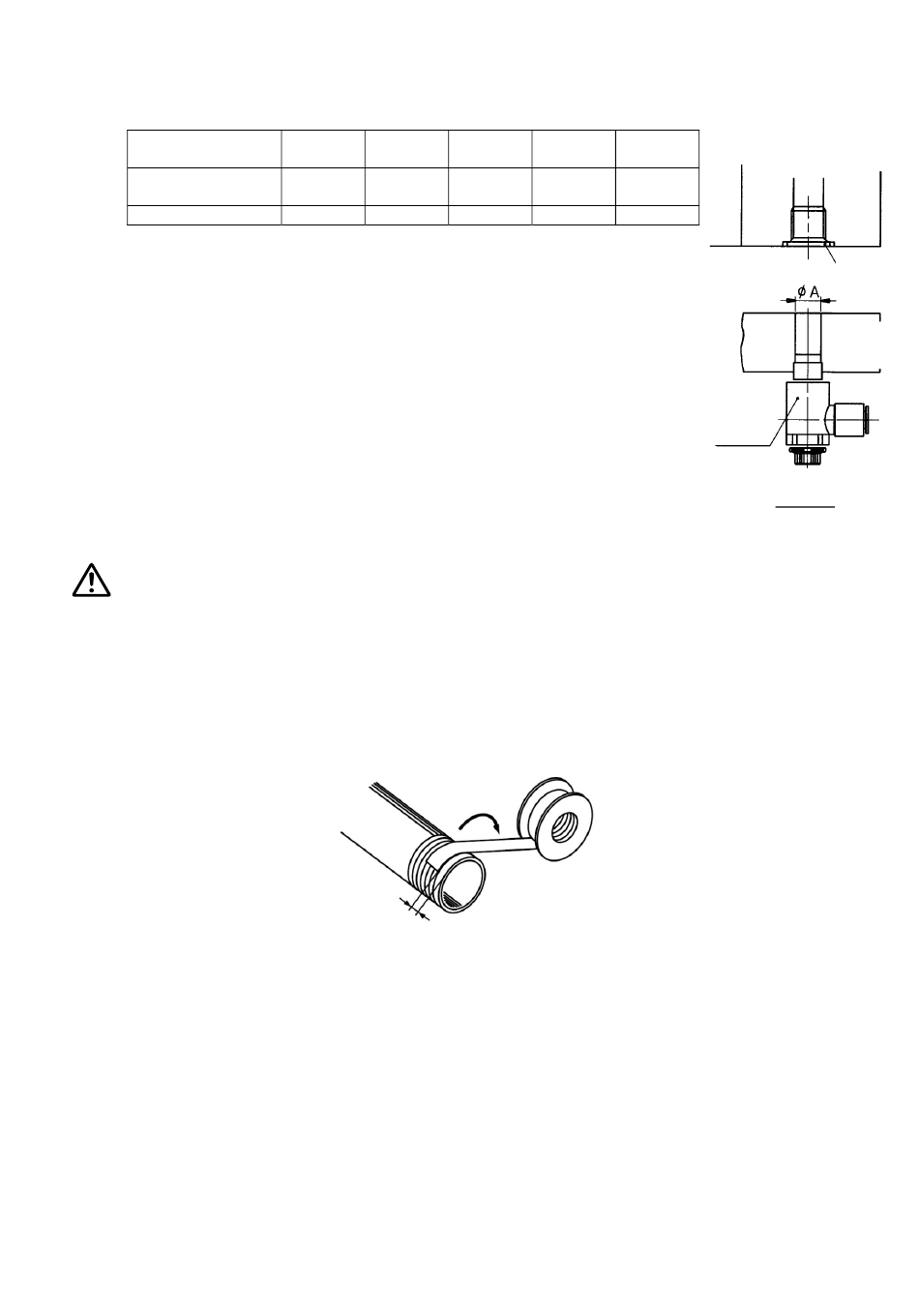

Abb. 12 Dichtungsbandwicklung
Ø 50
Ø 40
Ø 63
KA00033
KA00762
(C11.2)
(C15)
Ø 8
Ø 10
Wickel-
richtung
Dichtungsband
-16-
Ø 80
Ø 100
Zylinderdeckel
KA00467
(P22)
Ø 17
Drosselrück-
schlagventil
Abb. 11
O-Ring
Befesti-
gungsplatte
