3. Nach dem Überprüfen der Abfrageposition die Montageschraube (M2,5) anziehen, um den
Signalgeber zu sichern.

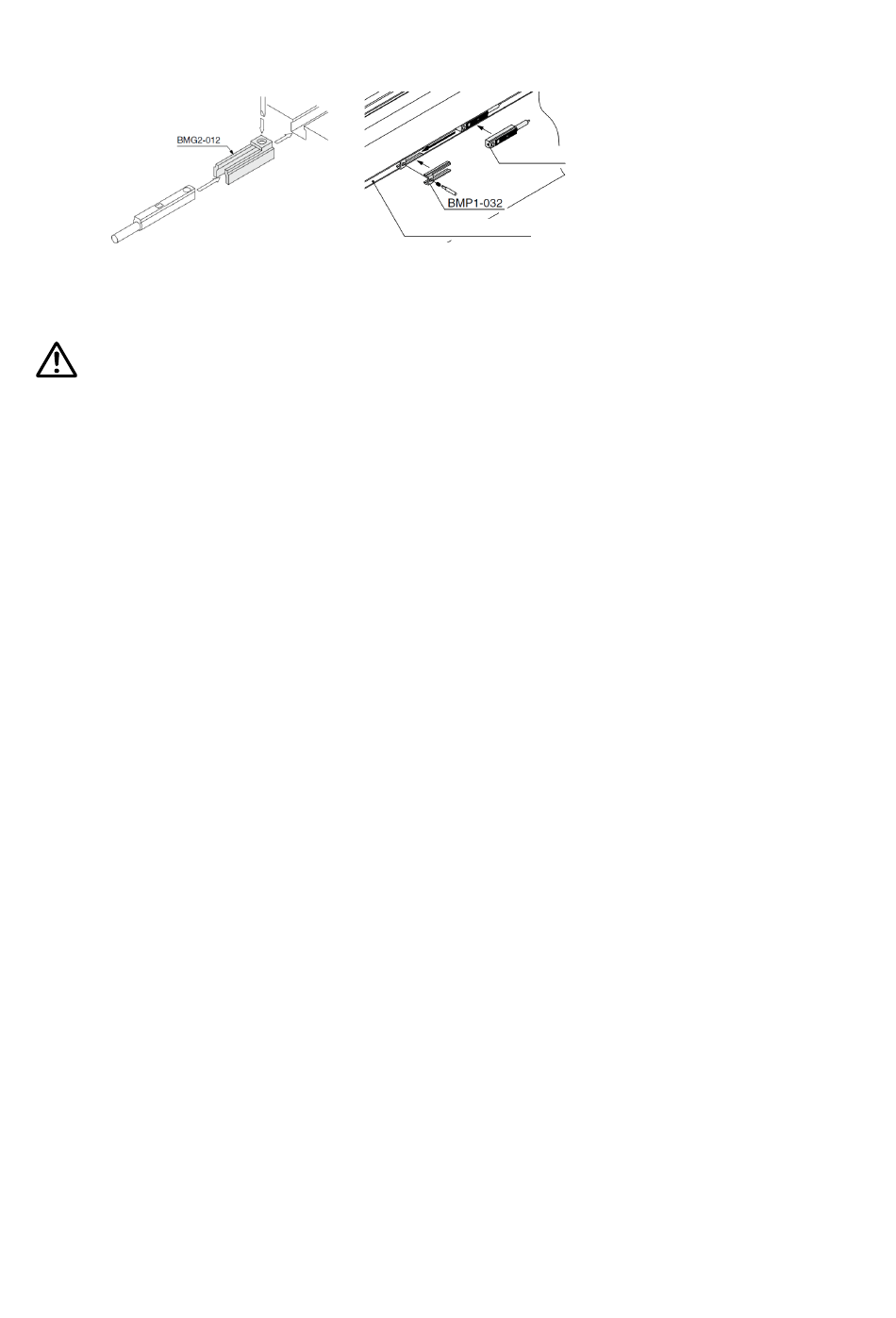

Abb. 17
Achtung
1. Siehe Bedienungsanleitung des Signalgebers hinsichtlich seiner Handhabung.
2. Bei der Handhabung keine Objekte auf das Produkt fallen lassen oder einer
übermäßigen Krafteinwirkung aussetzen.
3. Verdrahtung so ausführen, dass Belastungen durch wiederholtes Biegen und/oder
Dehnen des Anschlusskabels vermieden werden.
4. Der Signalgeber kann in einer Zwischenposition montiert werden, dann muss
allerdings die Zylindergeschwindigkeit für die Schalterabfrage auf max. 300 mm/s
in Übereinstimmung mit der Ansprechzeit des Lastrelais usw. eingestellt werden.
5. Wenn mehrere Zylinder mit parallel angeordneten Signalgebern verwendet werden,
ist ein Mindestabstand von 40 mm einzuhalten.
6. Kabelabdeckung an den Signalgeber bei Zylindern mit Deckel anbringen (Ø 50
und Ø 63).
Um Interferenzen mit dem Anschlusskabel und dem Schlitten zu vermeiden, ist die Kabelabdeckung
gemäß in Best Pneumatics Ver. 5-2-P1349 beschriebenem Verfahren anzubringen. Für die
Signalgeber-Ausführungen Ø 50 und Ø 63 ist die Kabelabdeckung in der Verpackung enthalten.
3. Wartung
3-1. Inspektionen
3-1-1. Tägliche Prüfung
1) Leichtgängiger Betrieb
2) Änderungen der Kolbengeschwindigkeit und Zykluszeit
3) Leichtgängige Bewegung des Schlittens über den gesamten Hub
3-1-2. Regelmäßige Kontrolle
1) Lockere Montageschrauben: Zylinderbefestigung, Befestigungsschrauben des Werkstücks, usw.
2) Leichtgängiger Betrieb
3) Änderungen der Kolbengeschwindigkeit und Zykluszeit
4) Leichtgängige Bewegung des Schlittens über den gesamten Hub
5) Luftleckagen
6) Kratzer oder Beschädigungen am Zylinder
7) Kein Kondensat im Luftfilter und/oder in der Verschlauchung
8) Erhöhung des Schlittenspiels (Schlittentisch)
Wenn bei der Prüfung obiger Punkte Probleme am Zylinder entdeckt werden, sind die erforderlichen
Gegenmaßnahmen entsprechend Abschnitt „4. Fehlersuche" zu ergreifen.
3-2. Wartung
Durch monatliche Schmierung der Gleitführung (Führung) und des Staubschutzbands kann die
Lebensdauer erhöht werden.
Verwenden Sie das von SMC empfohlene Fett.
Bestellnummer Beutel mit Fett: GR-S-010 (10 g), GR-S-020 (20 g)
Signalgeber
Signalgeberbefestigungsnut
Abb. 18
-21-
Anm.) Verwenden Sie zum
Festziehen der Montageschraube
einen Feinschraubendreher mit
einem Griffdurchmesser von ca. 5
bis 6 mm. Das
Anzugsdrehmoment beträgt ca.
0,05 bis 0,1 Nm. Die
Montageschraube sollte generell
ab dem Punkt, an dem ein
Widerstand spürbar ist, um
weitere 90° festgezogen werden.
