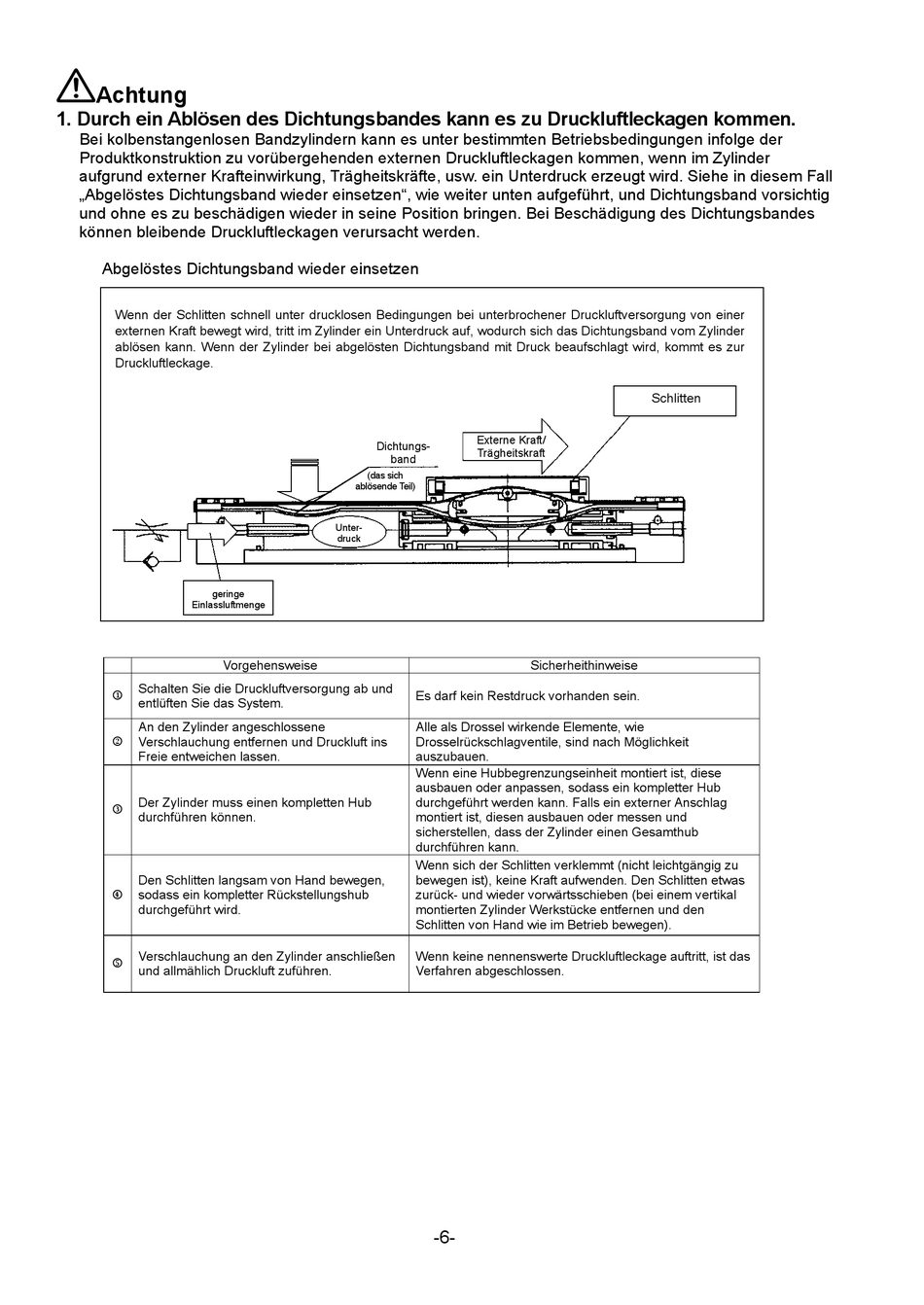

Achtung
1. Durch ein Ablösen des Dichtungsbandes kann es zu Druckluftleckagen kommen.
Bei kolbenstangenlosen Bandzylindern kann es unter bestimmten Betriebsbedingungen infolge der
Produktkonstruktion zu vorübergehenden externen Druckluftleckagen kommen, wenn im Zylinder
aufgrund externer Krafteinwirkung, Trägheitskräfte, usw. ein Unterdruck erzeugt wird. Siehe in diesem Fall
„Abgelöstes Dichtungsband wieder einsetzen", wie weiter unten aufgeführt, und Dichtungsband vorsichtig
und ohne es zu beschädigen wieder in seine Position bringen. Bei Beschädigung des Dichtungsbandes
können bleibende Druckluftleckagen verursacht werden.
Abgelöstes Dichtungsband wieder einsetzen
Wenn der Schlitten schnell unter drucklosen Bedingungen bei unterbrochener Druckluftversorgung von einer
externen Kraft bewegt wird, tritt im Zylinder ein Unterdruck auf, wodurch sich das Dichtungsband vom Zylinder
ablösen kann. Wenn der Zylinder bei abgelösten Dichtungsband mit Druck beaufschlagt wird, kommt es zur
Druckluftleckage.
geringe
Einlassluftmenge
Schalten Sie die Druckluftversorgung ab und
entlüften Sie das System.
An den Zylinder angeschlossene
Verschlauchung entfernen und Druckluft ins
Freie entweichen lassen.
Der Zylinder muss einen kompletten Hub
durchführen können.
Den Schlitten langsam von Hand bewegen,
sodass ein kompletter Rückstellungshub
durchgeführt wird.
Verschlauchung an den Zylinder anschließen
und allmählich Druckluft zuführen.
Dichtungs-
(das sich
ablösende Teil)
Unter-
druck
Vorgehensweise
Externe Kraft/
Trägheitskraft
band
Sicherheithinweise
Es darf kein Restdruck vorhanden sein.
Alle als Drossel wirkende Elemente, wie
Drosselrückschlagventile, sind nach Möglichkeit
auszubauen.
Wenn eine Hubbegrenzungseinheit montiert ist, diese
ausbauen oder anpassen, sodass ein kompletter Hub
durchgeführt werden kann. Falls ein externer Anschlag
montiert ist, diesen ausbauen oder messen und
sicherstellen, dass der Zylinder einen Gesamthub
durchführen kann.
Wenn sich der Schlitten verklemmt (nicht leichtgängig zu
bewegen ist), keine Kraft aufwenden. Den Schlitten etwas
zurück- und wieder vorwärtsschieben (bei einem vertikal
montierten Zylinder Werkstücke entfernen und den
Schlitten von Hand wie im Betrieb bewegen).
Wenn keine nennenswerte Druckluftleckage auftritt, ist das
Verfahren abgeschlossen.
