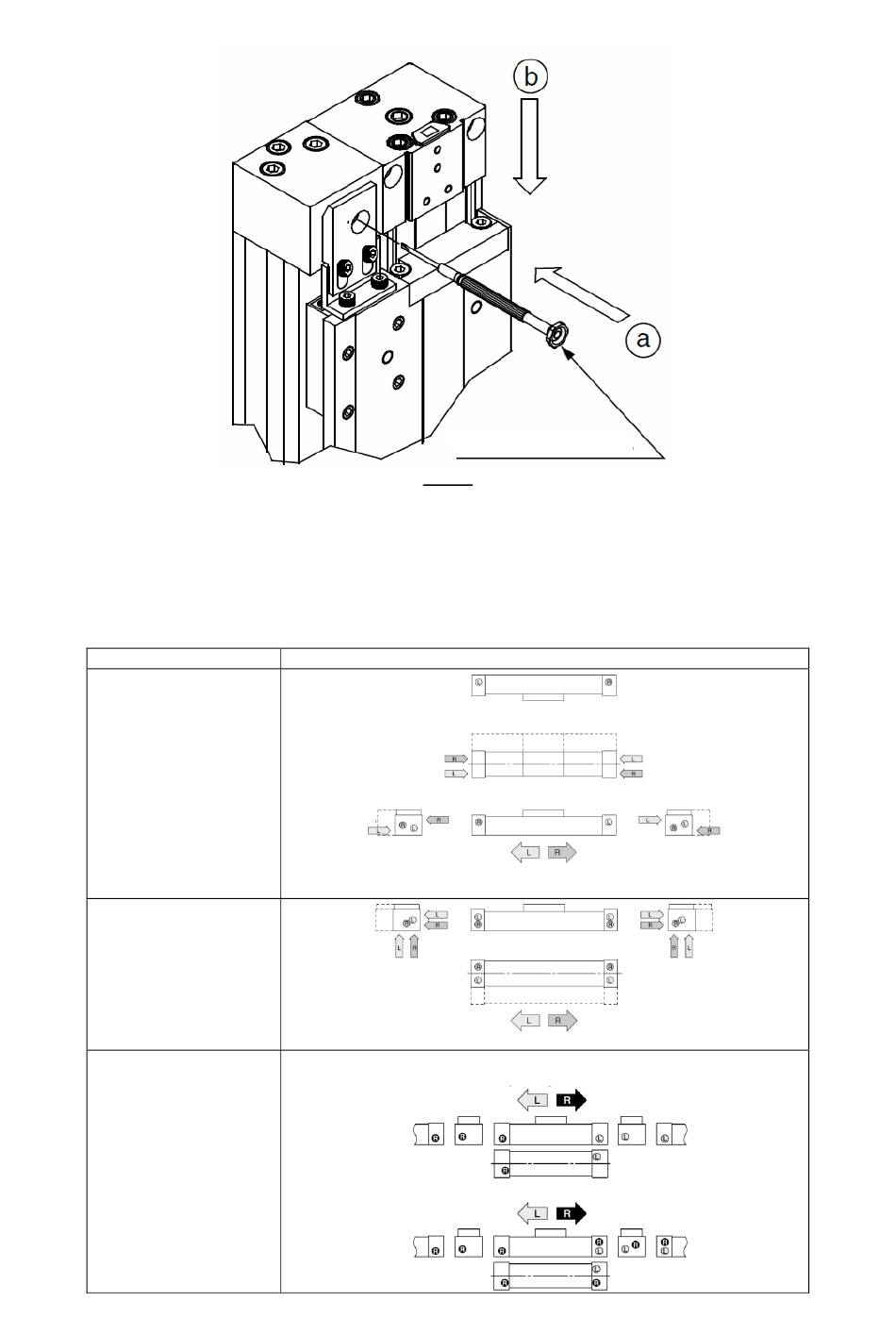

2-5. Leitungsanschluss
Die Anschlüsse am Zylinderdeckel für den Leitungsanschluss sind beliebig wählbar.
Siehe Anschlussvarianten (Abb. 10) für die passenden Leitungsanschlüsse.
verwendbarer Zylinder
MY1B10
MY1H10
MY1B16 – 100
MY1M16 – 63
MY1C16 – 63
MY1H16 – 40
MY1B25,32,40-Z
Schraubenzieher usw.
Abb. 9
Anschlussvarianten
Anm. 1)
für MY1H10 kann der Anschluss gemäß Anm. 1) nicht verwendet.
Anm. 2)
Standard-
Luftanschluss
Zentraler
Luftanschluss
-14-
Bewegungsrichtung Schlitten
Bewegungsrichtung Schlitten
Bewegungsrichtung
Bewegungsrichtung
Anm. 1)
Anm. 2)
