4 Technische Beschreibung
4.1.2

Aufbau und Anschlussbelegung

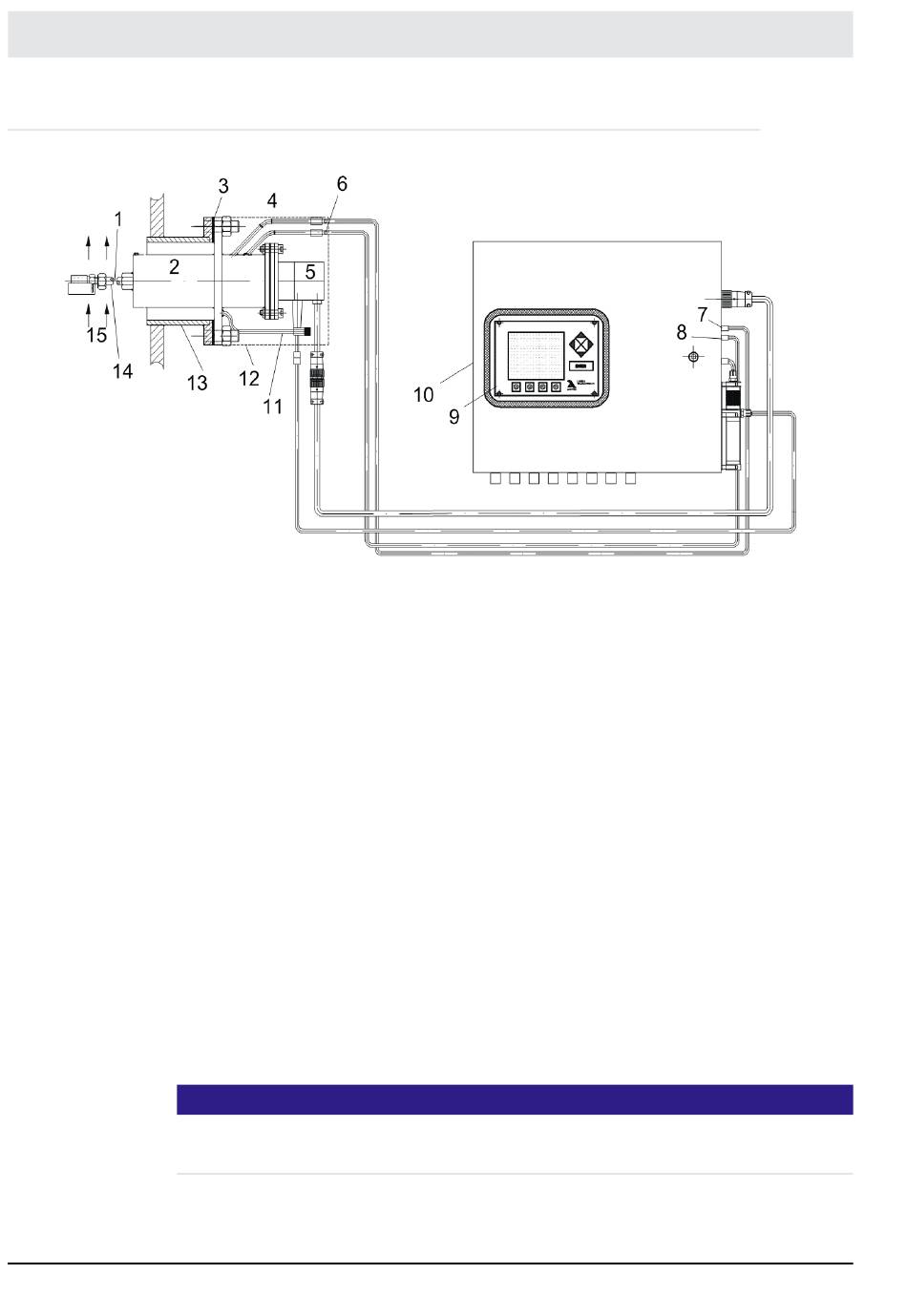

Fig. 4-1 Prinzipieller Aufbau mit integrierter Messgaspumpe und Abgleicheinrichtung im LT1 zur Monta-
ge unter Dach
Die Entfernung LS1 - LT1 muss < 10 m sein!
Die O
1 Messgastemperatur > Wasser- bzw. Säurepunkt
Max. 400 °C, bei höheren Messgastemperaturen muss die Sonden-Einbau-Armatur
(SEA) weiter zurückgesetzt werden
2 Sonden-Einbau-Armatur (SEA) Typ 655R0083 ... R1183
3 Flanschdichtung Klinger Sil C-4400 Typ 655P4207
4 Drucksensoranschluss
5 Lambda Sonde LS1 Typ 650R0031/0034
6 Abgleichgasanschluss
7 Drucksensor
8 Abgleichgasanschluss LT
9 Anzeige- und Bedieneinheit (Option)
10 Lambda Transmitter LT1 Typ 657R002, Ausführung mit interner Messgaspumpe,
automatischer Abgleicheinheit und Anzeige- und Bedieneinheit
11 Messgasrückführung mit Blindstopfen zu verschließen
12 Isolierung für LS1 und SEA Typ 657P0100
13 Gegenflansch Typ 655R0183 /R0185
14 Messgasentnahmevorrichtung (MEV) und Schutzrohr mit Filtervorsatz
15 Messgas
HINWEIS
-Messung erfolgt in der Sonde.
