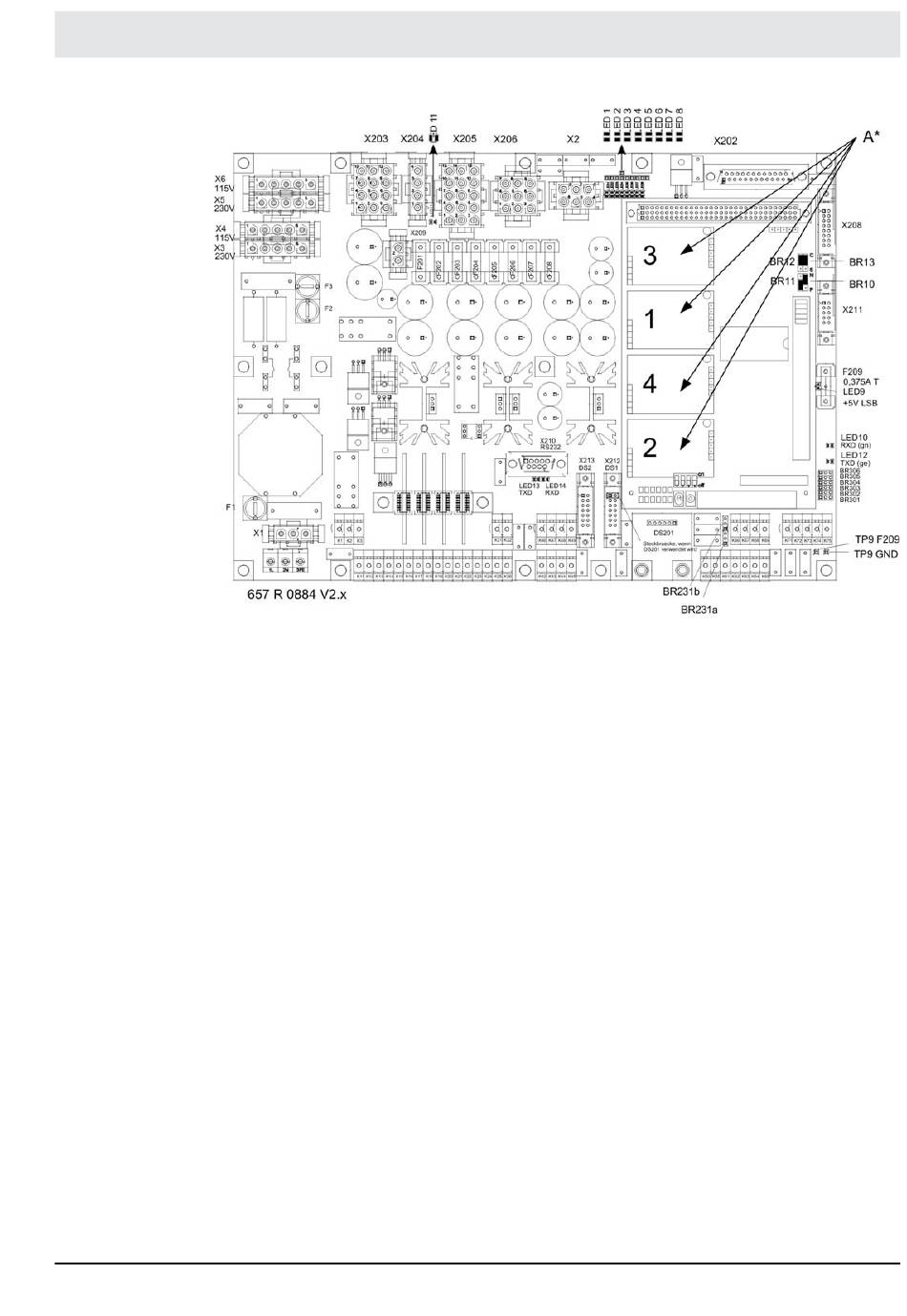

Fig. 9-7 Sicherungen ab Serien-Nr.: 0600
Beschreibung der LEDs, Sicherungen, Brücken, neuen Stecker und Klemmen
LEDs
LED 1 grün Betriebsspannungsüberwachung + 12 VDC Abgleichgas-
pumpe
LED 2 grün Betriebsspannungsüberwachung + 12 VDC Magnetventile
LED 3 grün Betriebsspannungsüberwachung + 12 VDC Messgaspumpe F203 3,15Atr
LED 4 grün Betriebsspannungsüberwachung + 24 VDC
LED 5 grün Betriebsspannungsüberwachung + 5 VDC Digitalteil
LED 6 grün Betriebsspannungsüberwachung + 5 VDC Digitalteil
LED 7 grün Betriebsspannungsüberwachung + 5 VDC Analogteil
ohne LED Sondenheizung (Regelung)
ohne LED Sondenheizung (Festspannung)
LED 8 grün Betriebsspannungsüberwachung + 6 VDC Gleichspannung
LED 9 grün Betriebsspannungsüberwachung + 5 VDC LSB oder RS422 F209 0,375Atr
LED 10 grün Zustand des Pumpendruckschalters
(an = Schalter ein = Unterdruck vorhanden)
LED 11 gelb LSB bzw. RS422 RxD-LED
LED 12 gelb LSB bzw. RS422 TxD-LED
LED 13 gelb integrierte RS232 TxD-LED
LED 14 gelb integrierte RS 232 RxD-LED
82
Klemmen
F201 6,3Atr Klemmen 71 - 75
haben bei Konfi-
guration auf LAM-
F202 1,5Atr
TEC-SYSTEM-
(1,6Atr)
BUS folgende
Belegung:
F204 0,8Atr KL71: CAN-GND
(n.c.)
F205
KL72: CAN-H
1,5Atr(1,6Atr)
KL73: CAN-L
ohne Sicherung
KL74: CAN-H
ohne Sicherung KL75: CAN-L
F206 4Atr
F207 4Atr
F208
1,5Atr(1,6Atr)
Sicherungs-
werte
F201 ... F209
nach IEC
60127-2/5 oder
IEC 60127-2/3
