9 Anhang
9.2

Basisplatine

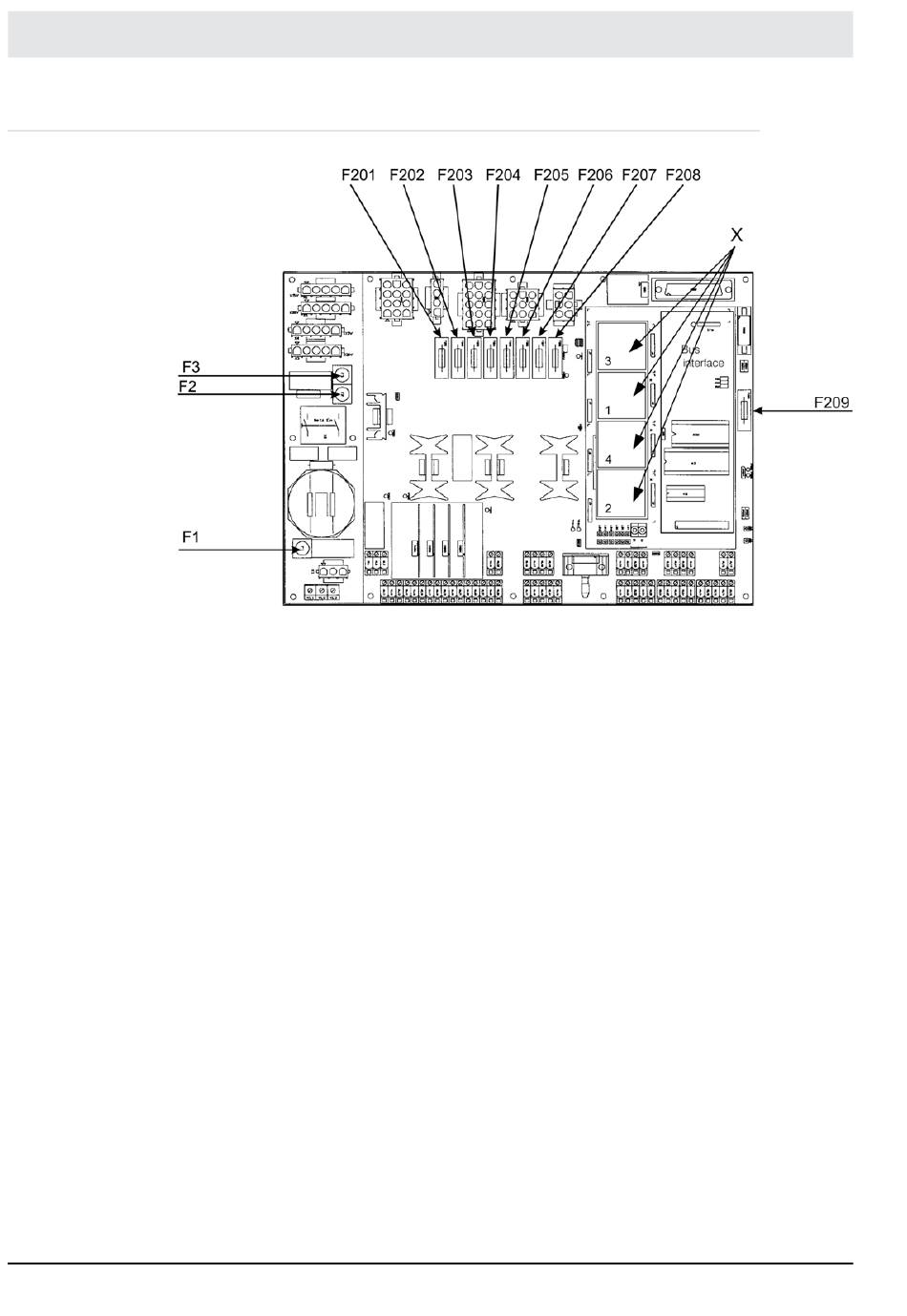

Fig. 9-6 Sicherungen bis Serien-Nr.: 0599, X - Analogausgangsmodul
Sicherungswerte: F 1
F 2
F 3
F 201
F 202
F 203
F 204
F 205
F 206
F 207
F 208
F 209
6,3 A Träge
10 A Träge
2,5 A Träge
5 A Träge
2,5 A Träge
5 A Träge
6,3 A Träge
1 A Träge
3,15 A Träge
1 A Träge
1 A Träge
4 A Träge
4 A Träge
1,5 A Träge
375 mA Träge
81
Hauptsicherung Netzeingang
für 230 VAC Netzspannung
für 115 VAC Netzspannung
Trafo MEV- und Vorfilter Heizung
für 230 VAC Netzspannung
für 115 VAC Netzspannung
Trafo Elektronik
für 230 VAC Netzspannung
für 115 VAC Netzspannung
Abgleichgaspumpe
Magnetventile
Messgaspumpe
24 VDC
+/- 5 VDC Prozessor, Analoganteil
Sondenheizung (Regelung)
Sondenheizung (Festspannung)
Sonde Stromversorgung
(Gleichspannung)
RS422/RS485 (potentialfrei)
