Technische Beschreibung
4.1.3

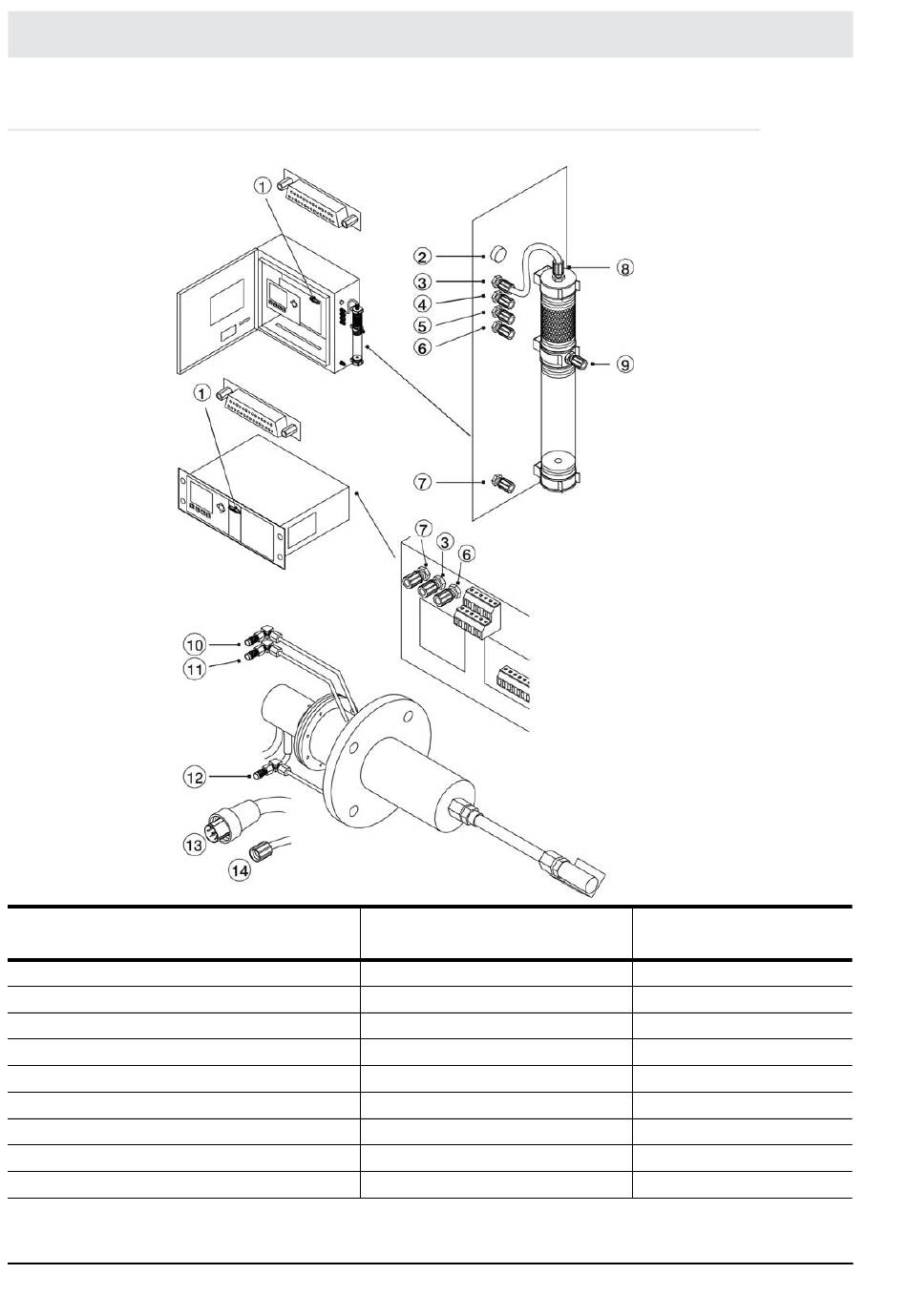

Bezeichnung und Zuordnung der Anschlüsse
Lambda Transmitter LT1
1 PC-Schnittstelle
2 Anschluss für Sondenstecker
3 Eingang Messgaspumpe (verbunden mit 8)
4 Abgleichgas zur Sonde
5 Abgleichgaseingang
6 Drucksensor
7 Messgasauslass
8 Filterausgang (verbunden mit 9)
9 Schlauchanschluss LS1
(1)
schließen.
Wenn die Messgasrückführung nicht belegt wird, ist diese mit einem Blindstopfen zu ver-
19
Anschluss an:
Lambda Sonde LS1/SEA
13 Anschluss LS1
11 Abgleichgas (Luft)
10 Drucksensor
(1)
12 Abgasrückführung
14 Messgasausgang
Sonstiges
Remote-Display-Software
Abgleichgas (Luft)
