Lamtec Lambda Transmitter LT1 Kurzanleitung Für Anwender Seite 19

4 Technische Beschreibung

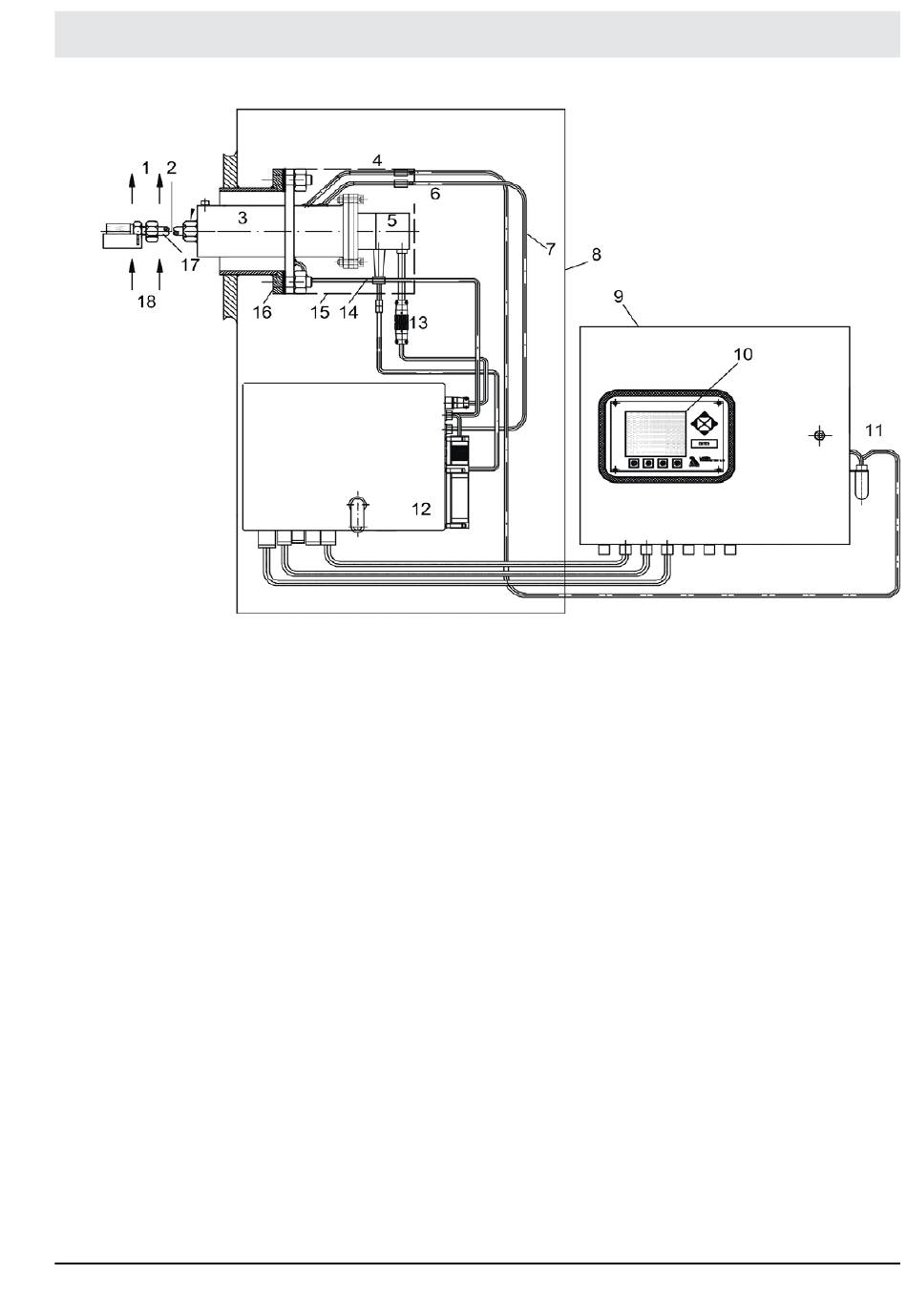

Fig. 4-2 Prinzipieller Aufbau mit externer Messgaspumpe und Abgleicheinrichtung im Sondenanschluss-
kasten
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Rauchgaskanal
Messgastemperatur > Wasser- bzw. Säurepunkt
Max. 400 °C, bei höheren Messgastemperaturen muss die Sonden-Einbau-Armatur
(SEA) weiter zurückgesetzt werden
Sonden-Einbau-Armatur (SEA) Typ 655R0083 ... R1183
Drucksensoranschluss
Lambda Sonde LS1 Typ 655R0031/0034
Abgleichgasanschluss
Abgleichgasleitung
Transmitter Schutzkasten
Lambda Transmitter LT1 Typ 657R002 Ausführung, externe Messgaspumpe,
Anzeige- und Bedieneinheit
Anzeige- und Bedieneinheit (Option)
Kondensatgefäß/Drucksensoranschluss LT
Sondenanschlusskasten mit Messgaspumpe und Abgleicheinrichtung
elektrischer Anschluss mit Stecker
Messgasrückführung
Isolierung für LS1 und SEA Typ 657P0100
Gegenflansch Typ 655R0183/R0185
Messgasentnahmevorrichtung (MEV) und Schutzrohr mit Filtervorsatz
Messgas
18
