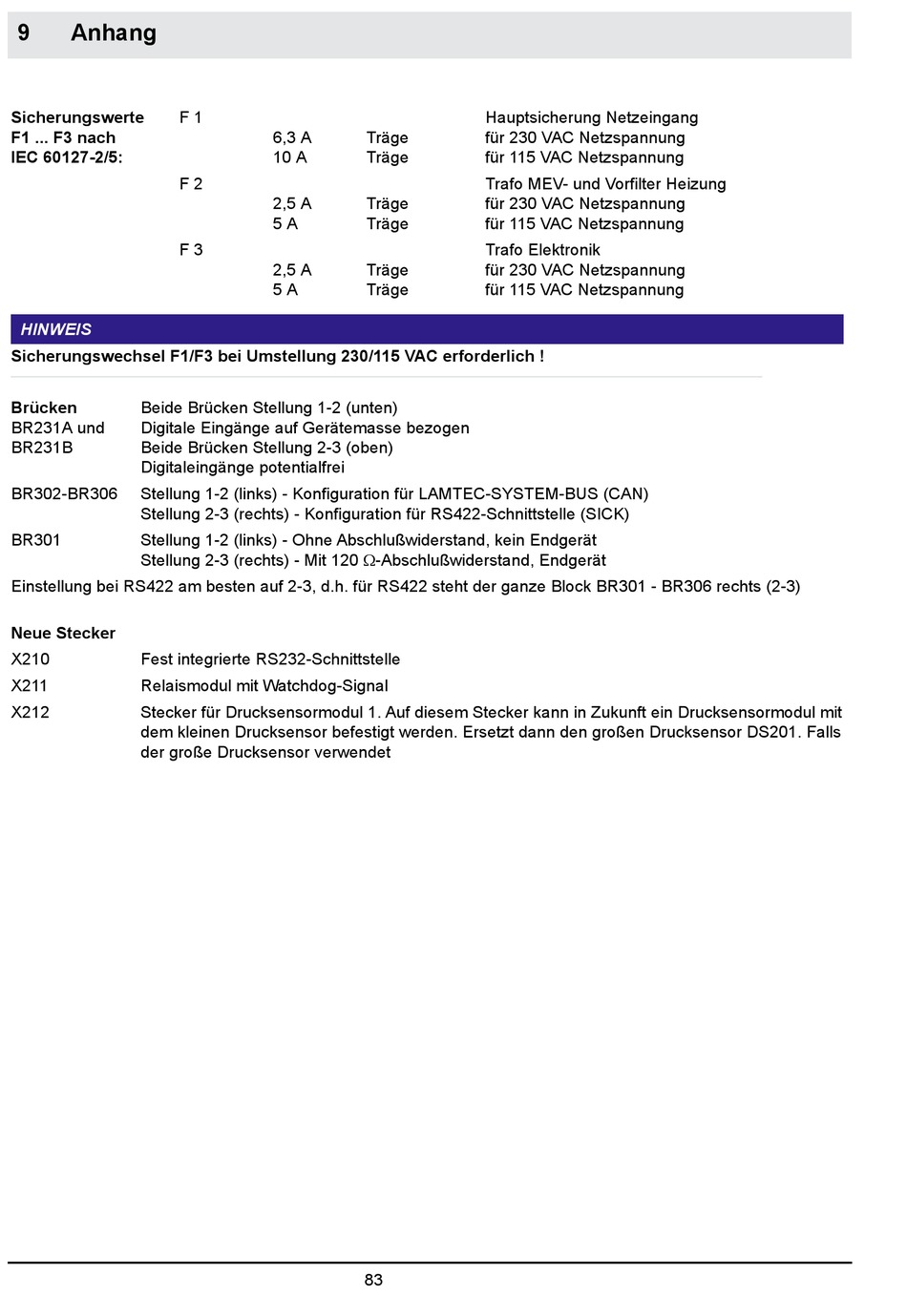

9 Anhang
Sicherungswerte F 1
F1 ... F3 nach
IEC 60127-2/5:
F 2
F 3
HINWEIS
Sicherungswechsel F1/F3 bei Umstellung 230/115 VAC erforderlich !
Brücken Beide Brücken Stellung 1-2 (unten)
BR231A und Digitale Eingänge auf Gerätemasse bezogen
BR231B Beide Brücken Stellung 2-3 (oben)
Digitaleingänge potentialfrei
BR302-BR306 Stellung 1-2 (links) - Konfiguration für LAMTEC-SYSTEM-BUS (CAN)
Stellung 2-3 (rechts) - Konfiguration für RS422-Schnittstelle (SICK)
BR301 Stellung 1-2 (links) - Ohne Abschlußwiderstand, kein Endgerät
Stellung 2-3 (rechts) - Mit 120-Abschlußwiderstand, Endgerät
Einstellung bei RS422 am besten auf 2-3, d.h. für RS422 steht der ganze Block BR301 - BR306 rechts (2-3)
Neue Stecker
X210 Fest integrierte RS232-Schnittstelle
X211 Relaismodul mit Watchdog-Signal
X212 Stecker für Drucksensormodul 1. Auf diesem Stecker kann in Zukunft ein Drucksensormodul mit
dem kleinen Drucksensor befestigt werden. Ersetzt dann den großen Drucksensor DS201. Falls
der große Drucksensor verwendet
6,3 A Träge
10 A Träge
2,5 A Träge
5 A Träge
2,5 A Träge
5 A Träge
83
Hauptsicherung Netzeingang
für 230 VAC Netzspannung
für 115 VAC Netzspannung
Trafo MEV- und Vorfilter Heizung
für 230 VAC Netzspannung
für 115 VAC Netzspannung
Trafo Elektronik
für 230 VAC Netzspannung
für 115 VAC Netzspannung
