Fehlerbehebung
Störungen beim HF-Ausgangssignalpegel

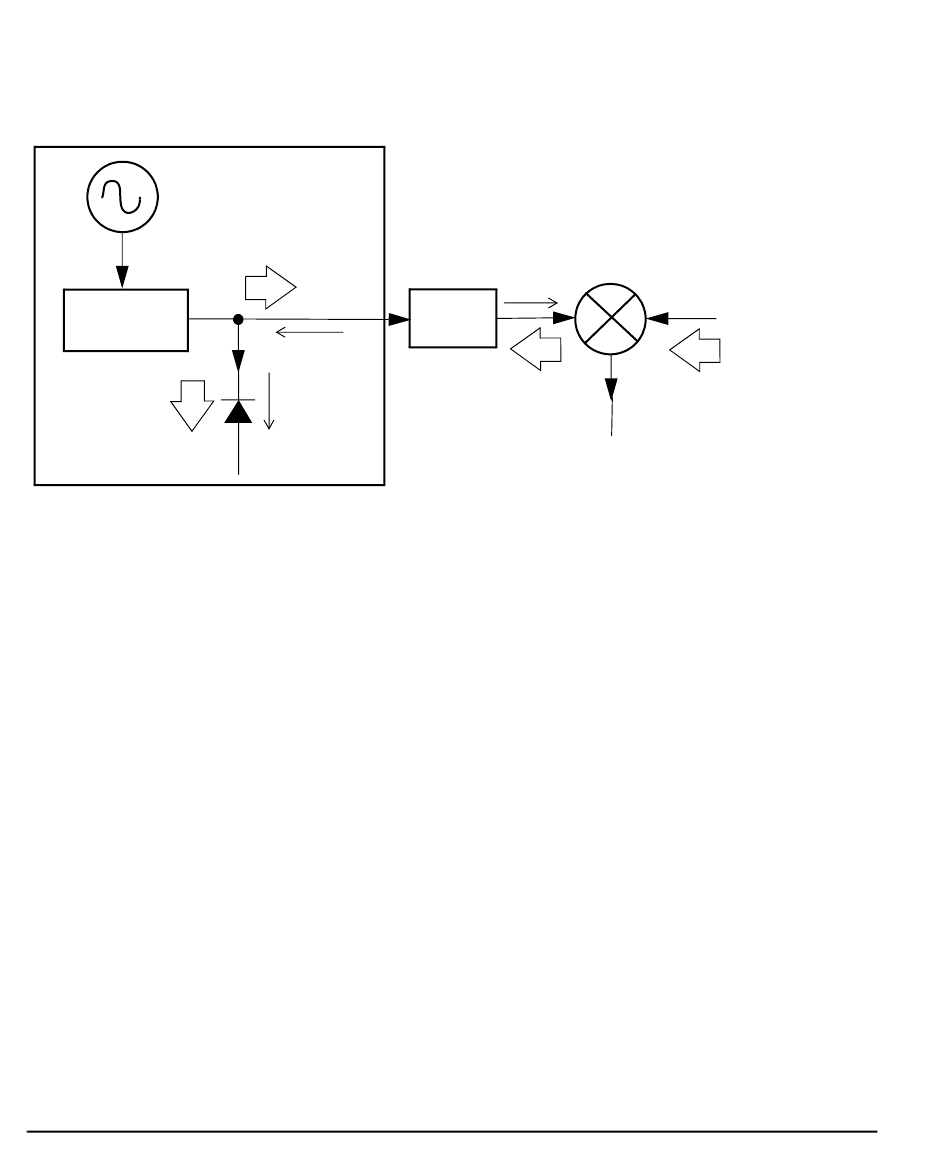

Abbildung 6-2
SIGNALGENERATOR
PEGELREGELUNG
HF-PEGEL-
REGELUNG
DETEKTOR
MISST
+2 dBm
ALC-PEGEL
Im Vergleich zur vorherigen Konfiguration ist der ALC-Pegel um 10 dB höher, während das Dämpfungs-
glied das LO-Übersprechen (und den HF-Pegel des Signalgenerators) um 10 dB verringert. In dieser Kon-
figuration erhält der Detektor die angestrebten +2 dBm sowie eine unerwünschte Rückleistung von
–15 dBm. Der Unterschied von 17 dB zwischen erwünschter und unerwünschter Leistung ergibt eine
Verschiebung des HF-Ausgangssignalpegels des Signalgenerators von maximal 0,1 dB.
Signalverlust bei Verwendung eines Spektrumanalysators
Wenn der Signalgenerator mit einem Spektrumanalysator ohne Vorselektion verwendet wird, können
Rückleistungen zu Problemen am HF-Ausgang des Signalgenerators führen.
Bei einigen Spektrumanalysatoren besteht bei bestimmten Frequenzen ein LO-Übersprechen von bis zu
+5 dBm am HF-Eingang des Spektrumanalysators. Wenn der Frequenzunterschied zwischen LO-Überspre-
chen und dem HF-Träger geringer als die ALC-Bandbreite ist, kann die LO-Rückleistung zu einer Ampli-
tudenmodulation am HF-Ausgang des Signalgenerators führen. Der Grad der unerwünschten Amplituden-
modulation entspricht dem Frequenzunterschied zwischen dem LO-Übersprechen des Spektrumanalysa-
tors und dem HF-Träger des Signalgenerators.
Rückleistungsprobleme lassen sich in zwei ungeregelten Betriebsarten beheben: im Modus ALC Off oder im
Modus Power Search.
Einstellen des Modus ALC Off
Im Modus ALC Off wird die ALC-Schaltung vor dem HF-Ausgang des Signalgenerators deaktiviert. In die-
sem Modus muss das Ausgangssignal des Signalgenerators mit einem Leistungsmessgerät gemessen wer-
den, damit die Ausgangssollleistung am überwachten Punkt erreicht wird.
Führen Sie die folgenden Schritte aus, um den Modus ALC Off des Signalgenerators zu aktivieren:
1. Nehmen Sie eine Voreinstellung für den Signalgenerator vor: Drücken Sie
2. Stellen Sie die gewünschte Frequenz ein: Drücken Sie
106
Behebung von Rückleistungsstörungen
ALC-PEGEL/
HF-PEGEL=
+2 dBm
DETEKTOR
MISST
-15 dBm
RÜCK-
LEISTUNG
HF-
MISCHER
EINGANG=
-8 dBm
10 dB
DÄMPF.G.
LO-ÜBERSPRECHEN=
-5 dBm
und geben Sie einen Wert ein.
Frequency
LO
LO-PEGEL=
+10 dBm
IF
.
Preset
Kapitel 6
